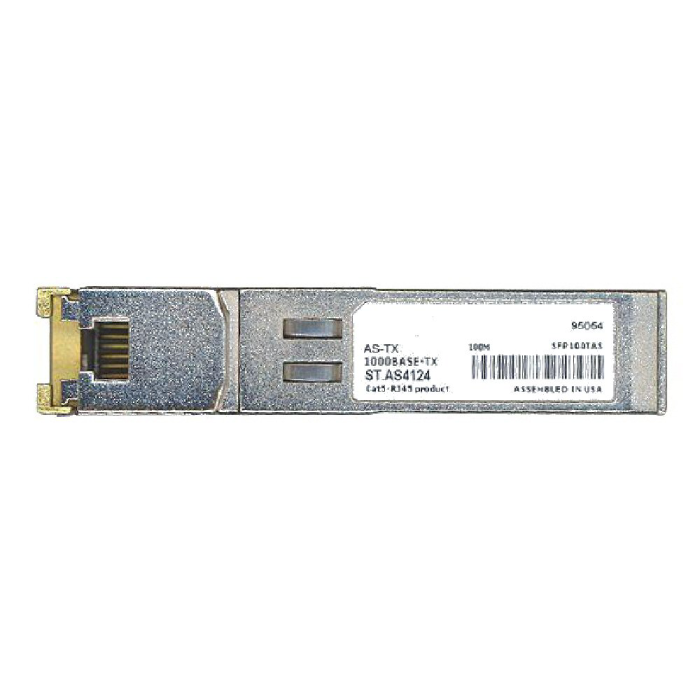

10/100/1000BASES-T SFP Modul RJ-45 100m Datenreichweite
Artikelnummer
TDE-AS-TX
10/100/1000BASES-T SFP Modul RJ-45 100m Datenreichweite
Features
• Unterstützt 10/100/1000BASE-T Operationen in Host Systemen mit SGMII Schnittstelle
• Bis zu 1.25Gbps bi-direction Datenverbindungen
• Unter Spannung ansteckbar SFP Footprint
• Voll metallisches Gehäuse für niedrige EMI
• Geringere Verlustleistung (1.05 W typisch)
• Kompakte RJ-45 Stecker Montage
• 100m Übertragung über Unshielded Twisted Pair (UTP) Kategorie 5 Kabel
• Zugang zu physikalischen Schicht IC über 2-Draht seriellen Bus
• Erweiterter Temperaturbereich: 0°C-85°C
Anwendungen
• LAN 1000Base-T
• 1.25 Gigabit Ethernet über Cat 5 Kabel
• Switch zu Switch Schnittstelle
• Router/Server Schnittstelle
| Maximum Supply Voltage (Vcc) | min. -0.5 / max. 4.0 |
| Storage Temperature (TS) | min. -40 / max. 85 |
| Operating Case Temperature (Top) | min. 0°C / max. 85°C |
| Power Supply Voltage (Vcc) | min. 3.14 V / typ. 3.3 V / max. 3.46 V |
| +3.3 Volt Electrical Power Interface | ||
| Supply Current (Icc) | typ. 300 mA / max. 350 mA | |
| Input Voltage (Vcc) | min. 3.18 V / typ. 3.3 V / max. 3.47 V | |
| Surge Current (Isurge) | max. 30 mA | |
| Low-Speed Signals, Electronic Characteristics | ||
| SFP Output LOW (VOL) | min. 0 V / max. 0.5 V | 4.7k to 10k pull-up to host_Vcc, measured at host side of connector |
| SFP Output HIGH (VOH) | min. host_Vcc -0.5 V / max. host_ Vcc +0.3 V |
4.7k to 10k pull-up to host_Vcc, measured at host side of connector |
| SFP Input LOW (VIL) | min. 0 V / max. 0.8 V | 4.7k to 10k pull-up to Vcc, measured at SFP side of connector |
| SFP Input HIGH (VIH) | min. 2 V / max. Vcc +0.3 V | 4.7k to 10k pull-up to Vcc, measured at SFP side of connector |
| High-Speed Electrical Interface, Transmission Line-SFP | ||
| Line Frequency (fL) | typ. 125 MHz | 5-level encoding, per IEEE 802.3 |
| Tx Output impedance (Zout,TX) | typ. 100 Ohm | Differential, for all frequencies between 1MHz and 125MHz |
| Rx Input Impedance (Zin,RX) | typ. 100 Ohm | Differential, for all frequencies between 1MHz and 125MHz |
| High-Speed Electrical Interface, Host-SFP | ||
| Single ended data input swing (Vin) | min. 250 mV / max. 1200 mV | Single ended |
| Single ended data output swing (Vout) | min. 350 mV / max. 800 mV | Single ended |
| Rise/Fall Time (Tr,Tf) | typ. 175 psec | 20%-80% |
| Tx Input Impedance (Zin) | typ. 50 Ohm | Single ended |
| Rx Output Impedance (Zout) | typ. 50 Ohm | Single ended |
| Datarate | min. 10 Mbps / max. 1000 Mbps | |
| Distance | max. 100 m | Category 5 UTP. BER <10-12 |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | GBIC-, SFP-, XFP-, XENPAK-Transceiver |
| Kategorie | SFP Module |
