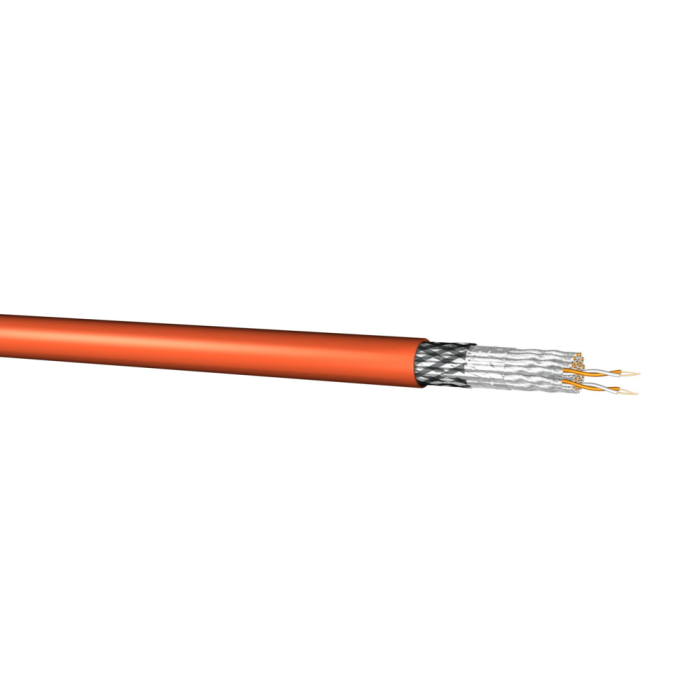

Draka - UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 24P LSHF-FR
Artikelnummer
UC-COMPACT26X24P-OR
10Gbit-Lösung für Rechenzentrumsverkabelung. Geschirmtes mehrpaariges 100Ohm Kabel speziell für den Einsatz in der Zone Distribution Areas und Equipment Distibution Area.
| Typ | UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 24P |
| Leiter | Cu-Draht, blank Ø 0.4 mm (AWG26) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.0 mm (± 0.05) |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Folienschirm |
| Verseilung zur Seele | 6 (5+1) Bündel aus 4 geschirmten Paaren mit den Farben blau, orange, grün, braun |
| Um jedes Bündel ist ein farbiges Trenn-Bändchen gewickelt | |
| Abschirmung | Cu-Geflecht verzinnt, ≥ 65% |
| Schutzmantel | LSHF |
| Gesamtmantel | LSHF-FR |
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 60m anstatt 90m im Permanent Link.
Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Geltende Normen
IEC 61156-6 work area cable
ISO/IEC 11801 2nd Edition
EN 50173-5
EN 50288-4-2
Flammwidrigkeit
PVC IEC 60332-1
LSHF-FR IEC 60332-3-24; IEC 60754-2; IEC 61034; EN 50399 Class Dca
| Minimale Biegeradien | ohne Zugbelastung | ≥ 55 mm |
| mit Zugbelastung | ≥ 110 mm | |
| Betriebstemperaturenbereich | ruhend | -20°C bis zu +60°C |
| bewegt | 10°C bis zu +40°C |
| Schleifenwiderstand | ≤ 280 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiderstand | (500 V) | ≥ 2000 MΩ*km |
| Kapazität | 800 Hz | Nom. 44 nF/km |
| Kapazitätsunsymmetrie | ≤ 1600 pF/km | |
| Mittlerer Wellenwiderstand | (1-100 MHz) | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 76% | |
| Signallaufzeit | ≤ 425 ns/100m | |
| Laufzeitunterschied | ≤ 9 ns/100m | |
| Prüfspannung | Ader/Ader | 1000 VDC 1 min |
| Ader/Schirm | 1000 VDC 1 min | |
| Kopplungswiderstand | bei 1 MHz | 5 mΩ /m |
| bei 10 MHz | 5 mΩ /m | |
| bei 30 MHz | 10 mΩ /m | |
| bei 100 MHz | 20 mΩ /m | |
| Kopplungsdämpfung | 85 dB |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ELFEXT dB/100m | PS-ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 90 | 87 | 80 | 77 | 23 |
| 4.0 | 0.6 | 90 | 87 | 80 | 77 | 24 |
| 10.0 | 1.0 | 90 | 87 | 80 | 77 | 25 |
| 16.0 | 1.3 | 90 | 87 | 76 | 73 | 25 |
| 20.0 | 1.4 | 90 | 87 | 74 | 71 | 25 |
| 31.2 | 1.8 | 90 | 87 | 70 | 67 | 25 |
| 62.5 | 2.6 | 90 | 87 | 64 | 61 | 23 |
| 100.0 | 3.2 | 87 | 84 | 60 | 57 | 21 |
| 125.0 | 3.6 | 85 | 82 | 58 | 55 | 20 |
| 155.5 | 4.0 | 84 | 81 | 56 | 53 | 19 |
| 175.0 | 4.3 | 83 | 80 | 55 | 52 | 19 |
| 200.0 | 4.6 | 82 | 79 | 54 | 51 | 18 |
| 250.0 | 5.1 | 81 | 78 | 52 | 49 | 18 |
| 300.0 | 5.6 | 80 | 77 | 50 | 47 | 17 |
| 450.0 | 6.9 | 77 | 74 | 47 | 44 | 17 |
| 600.0 | 7.9 | 75 | 72 | 44 | 41 | 17 |
| Bezeichnung | J-02YS(ST)CH |
| Außendurchmesser | 13.9 mm |
|
Brandlast |
2.171 MJ/km |
|
Brandlast |
0.603 kWh/m |
|
Brandverhalten |
Dca-s2, d2, a1 |
|
Gewicht |
205 kg/km |
|
Kupfergehalt |
90 kg/km |
|
Zugkraft |
500 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | Draka |
| Systeme | UC FUTURE - Draka Datacom Solution |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Verlegekabel |
| Performance | Cat.7 |
