Draka - UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 3x4P LSHF
Artikelnummer
UC-COMPACT26X3x4P

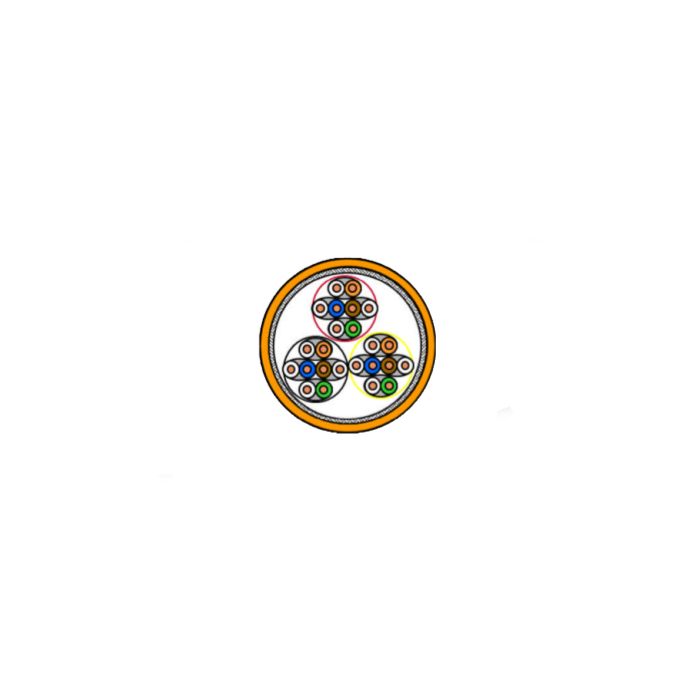

Draka - UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 3x4P LSHF
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 70 Metern.
Einsatzgebiete
IEEE 802.3: 10Base-T; 100Base-T; 10GBase-T, ISDN; xDSL
IEEE 802.5 16 MB; ISDN; TPDDI; ATM155Mbit/s
Geltende Normen
IEC 61156-6 work area cable
ISO/IEC 11801 2nd Edition
EN 50173-5
EN 50288-4-2
Flammwidrigkeit
IEC 60332-1, IEC 60754-2, IEC 61034; EN 50399 Class Dca
| Leiter | CU-Festader, Ø 0.4 mm (AWG26) |
| Isolierung | Foam-Skin PP, Ø 1.0 mm (+/-0.05) |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Schutzmantel | LSHF orange RAL 2003 |
| Verseilung | Kabel besteht aus 3 Einzelelementen mit jeweils 4 Paaren (blau, orange, grün und braun) |
| Biegeradien | Bewegt | 8x Außendurchmesser |
| Ruhend | 4x Außendurchmesser | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis zu +60°C |
| Bewegt | 10°C bis zu +40°C |
| Schleifenwiderstand | ≤ 176 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Prüfspannung | Ader/Ader | 1000 VDC 1 min |
| Ader/Schirm | 1000 VDC 1 min | |
| Kapazität | 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | ≤ 1500 pF/km | |
| Wellenwiderstand | 100 MHz | 100 ± 5 |
| Relative Ausbreitungsgeschwindigkeit | ca. 79% | |
|
Signallaufzeit |
Nominal |
< 450 ns/100m |
|
Laufzeitunterschied |
Nominal |
< 15 ns/100m |
| Isolationsprüfung | 500 V | ≥ 2000 MΩkm |
| Kopplungswiderstand | bei 1 MHz | ≤ 50 mΩ /m |
| bei 10 MHz | ≤ 100 mΩ /m | |
| bei 30 MHz | ≤ 200 mΩ /m | |
| bei 100 MHz | ≤ 1000 mΩ /m | |
| Kopplungsdämpfung | ≥ 55 dB |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ELFEXT dB/100m | PS-ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 90 | 87 | 80 | 77 | 23 |
| 4.0 | 0.6 | 90 | 87 | 80 | 77 | 24 |
| 10.0 | 1.0 | 90 | 87 | 80 | 77 | 25 |
| 16.0 | 1.3 | 90 | 87 | 76 | 73 | 25 |
| 20.0 | 1.4 | 90 | 87 | 74 | 71 | 25 |
| 31.2 | 1.8 | 90 | 87 | 70 | 67 | 25 |
| 62.5 | 2.6 | 90 | 87 | 64 | 61 | 23 |
| 100.0 | 3.2 | 87 | 84 | 60 | 57 | 21 |
| 125.0 | 3.6 | 85 | 82 | 58 | 55 | 20 |
| 155.5 | 4.0 | 84 | 81 | 56 | 53 | 19 |
| 175.0 | 4.3 | 83 | 80 | 55 | 52 | 19 |
| 200.0 | 4.6 | 82 | 79 | 54 | 51 | 18 |
| 250.0 | 5.1 | 81 | 78 | 52 | 49 | 18 |
| 300.0 | 5.6 | 80 | 77 | 50 | 47 | 17 |
| 450.0 | 6.9 | 77 | 74 | 47 | 44 | 17 |
| 600.0 | 7.9 | 75 | 72 | 44 | 41 | 17 |
| Typ | 3x4x2x0.4 PiMF |
| Außendurchmesser | 12.5 mm |
| Brandlast | 1636 MJ/km |
| Brandlast | 0.453 kWh/m |
| Gewicht | 145 kg/km |
| Kupfergehalt | xx kg/km |
| Zugkraft | 300 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | Draka |
| Systeme | UC FUTURE - Draka Datacom Solution |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Patchkabel |
| Performance | Cat.7 |
