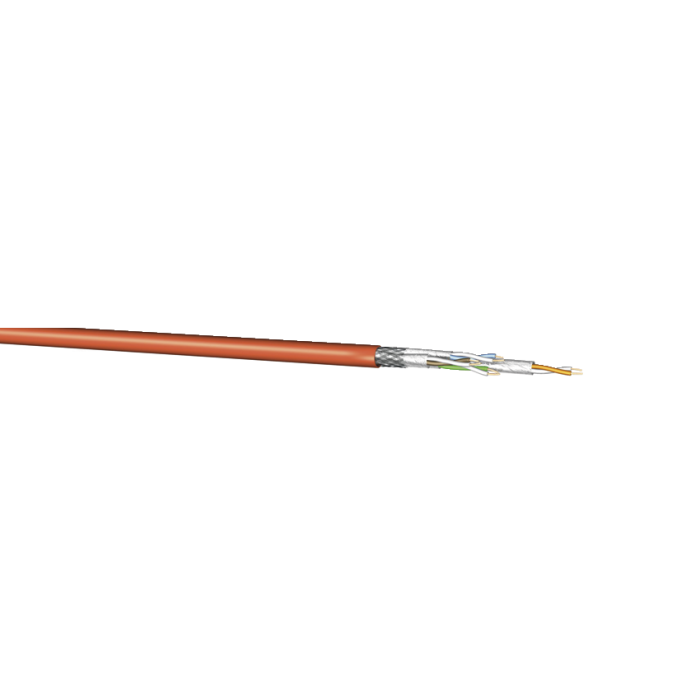

Draka - UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 4P LSHF
Artikelnummer
UC-COMPACT26X4P
10Gbit-Lösung für Rechenzentrumsverkabelung. Paargeschirmtes 100 Ohm Kabel speziell für den Einsatz in der Zone Distribution Areas und Equipment Distribution Area.
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 70 Metern.
Einsatzgebiete
IEEE 802.3: 10Base-T; 100Base-T; 10GBase-T, ISDN; xDSL
IEEE 802.5 16 MB; ISDN; TPDDI; ATM155Mbit/s
Geltende Normen
IEC 61156-6 work area cable
ISO/IEC 11801 2nd Edition
EN 50173-5
EN 50288-4-2
Flammwidrigkeit
PVC IEC 60332-1
LSHF IEC 60332-1; IEC 60754-2; IEC 61034; EN 50399 Class Eca
| Leiter | CU-Festader, Ø 0.4 mm (AWG26) |
| Isolierung | Foam-Skin PP, Ø 1.0 mm (+/-0.05) |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Abschirmung | Cu-Geflecht verzinnt |
| Schutzmantel | LSHF-FR, orange RAL 2003 |
| Minimale Biegeradien | ohne Zugbelastung | 22.8 mm |
| mit Zugbelastung | 45.6 mm | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis +60°C |
| Bewegt | 10°C bis +40°C |
| Schleifenwiderstand | ≤ 280 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiderstand | (500V) | ≥ 2000 MΩkm |
| Kapazität | bei 800 Hz | Nom. 44 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1600 pF/km |
| Mittlerer Wellenwiderstand | 100 ± 5 Ω | |
| Relative Ausbreitungsgeschwindigkeit | ca. 76% | |
|
Signallaufzeit |
≤ 425 ns/100m | |
| Laufzeitunterschied | ≤ 9 ns/100m | |
| Prüfspannung | (DC, 1 min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungswiderstand |
bei 1 MHz |
5 mΩ /m |
|
bei 10 MHz |
5 mΩ /m | |
|
bei 30 MHz |
10 mΩ /m | |
|
bei 100 MHz |
20 mΩ /m | |
| Kopplungsdämpfung | ≥ 85 dB |
| f MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ELFEXT dB/100m | PS-ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 90 | 87 | 80 | 77 | 23 |
| 4.0 | 0.6 | 90 | 87 | 80 | 77 | 24 |
| 10.0 | 1.0 | 90 | 87 | 80 | 77 | 25 |
| 16.0 | 1.3 | 90 | 87 | 76 | 73 | 25 |
| 20.0 | 1.4 | 90 | 87 | 74 | 71 | 25 |
| 31.2 | 1.8 | 90 | 87 | 70 | 67 | 25 |
| 62.5 | 2.6 | 90 | 87 | 64 | 61 | 23 |
| 100.0 | 3.2 | 87 | 84 | 60 | 57 | 21 |
| 125.0 | 3.6 | 85 | 82 | 58 | 55 | 20 |
| 155.5 | 4.0 | 84 | 81 | 56 | 53 | 19 |
| 175.0 | 4.3 | 83 | 80 | 55 | 52 | 19 |
| 200.0 | 4.6 | 82 | 79 | 54 | 51 | 18 |
| 250.0 | 5.1 | 81 | 78 | 52 | 49 | 18 |
| 300.0 | 5.6 | 80 | 77 | 50 | 47 | 17 |
| 450.0 | 6.9 | 77 | 74 | 47 | 44 | 17 |
| 600.0 | 7.9 | 75 | 72 | 44 | 41 | 17 |
| Bezeichnung | J-02YS(ST)CH |
| Außendurchmesser | 5.7 mm |
| Brandlast | 282 MJ/km |
| Brandlast | 0.08 kWh/m |
| Gewicht | 33 kg/km |
| Kupfergehalt | 21 kg/km |
| Zugkraft | 100 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | Draka |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Patchkabel |
| Performance | Cat.7 |
