Draka

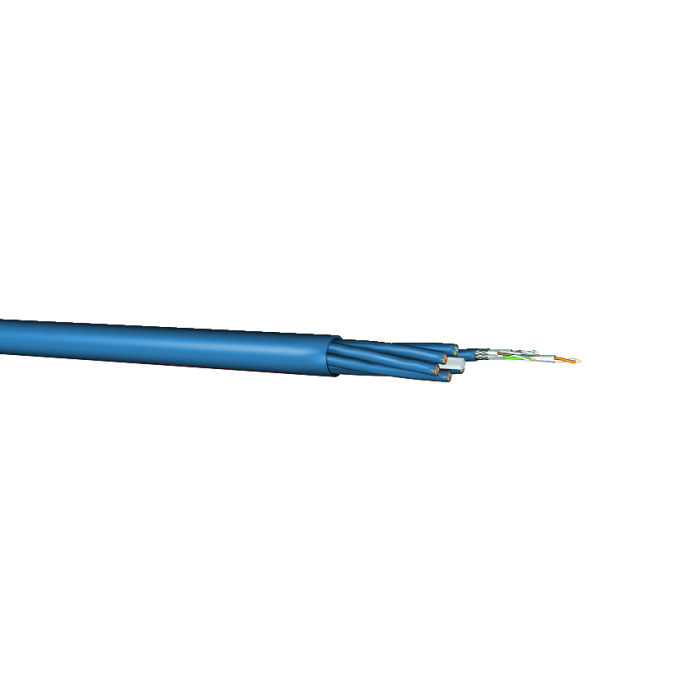

Draka - UC FUTURE COMPACT AWG27 Cat.7 S/FTP 6x4P LSHF, blau
Artikelnummer
UC-FUT-CSS27-6X4P
Draka - UC FUTURE COMPACT AWG27 Cat.7 S/FTP 6x4P LSHF, blau
Einsatzgebiete
Anschluss,- und Verbindungskabel
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Geltende Normen
EN 50173-1; EN 50288-4-2
ISO/IEC 11801; IEC 61156-6
Flammwidrigkeit
LSHF (FRNC): IEC 60332-1; IEC 60754-2; IEC 61034
Leiter | CU-Litze, Ø 0.42 mm (AWG27/7) |
Isolierung | Foam-Skin Polyethylen, Ø 0.98 mm |
Verseilung | 2 Adern zum Paar |
Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
Verseilung zur Seele | 4 Paare (PimF) zur Seele |
Abschirmung | Cu-Geflecht verzinnt |
Schutzmantel | LSHF blau |
Verseilung (6x) | Kabel besteht aus 6 Einzelelementen, Füllmasse in der Mitte |
Minimale Biegeradien | ohne Zugbelastung | ≥ 25 mm |
mit Zugbelastung | ≥ 50 mm | |
Betriebstemperaturenbereich | ruhend | -20°C bis +60°C |
bewegt | 0°C bis +50°C |
Schleifenwiderstand | ≤ 340 Ω/km | |
Widerstandsunsymmetrie | ≤ 3% | |
Isolationswiderstand | (500 V) | ≥ 5000 MΩkm |
Kapazität | bei 800 Hz | Nom. 43 nF/km |
Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1600 pF/km |
Mittlerer Wellenwiderstand | 100 MHz | (100 ± 15) Ω |
Relative Ausbreitungsgeschwindigkeit | ca. 79% | |
Signallaufzeit | ≤ 427 ns/100m | |
Laufzeitunterschied | ≤ 12 ns/100m | |
Prüfspannung | (DC, 1 min) Ader/Ader und Ader/Schirm | 1000 V |
Kopplungswiderstand | bei 1 MHz | 25 mΩ/m |
bei 10 MHz | 15 mΩ/m | |
bei 30 MHz | 30 mΩ/m | |
Kopplungsdämpfung | 75 dB |
F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ACR dB/100m | ELFEXT dB/100m | PS-ELFEXT dB/100m |
Rückfluss- |
---|---|---|---|---|---|---|---|
1.0 | 0.3 | 90 | 87 | 87 | 80 | 77 | 23 |
4.0 | 0.6 | 90 | 87 | 84 | 80 | 77 | 24 |
10.0 | 1.0 | 90 | 87 | 80 | 80 | 77 | 25 |
16.0 | 1.3 | 90 | 87 | 77 | 76 | 73 | 25 |
20.0 | 1.4 | 90 | 87 | 76 | 74 | 71 | 25 |
31.2 | 1.8 | 90 | 87 | 72 | 70 | 67 | 25 |
62.5 | 2.6 | 90 | 87 | 64 | 64 | 61 | 23 |
100.0 | 3.2 | 87 | 84 | 55 | 60 | 57 | 21 |
125.0 | 3.6 | 85 | 82 | 49 | 58 | 55 | 20 |
155.5 | 4.0 | 84 | 81 | 44 | 56 | 53 | 19 |
175.0 | 4.3 | 83 | 80 | 40 | 55 | 52 | 19 |
200.0 | 4.6 | 82 | 79 | 36 | 54 | 51 | 18 |
250.0 | 5.1 | 81 | 78 | 30 | 52 | 49 | 18 |
300.0 | 5.6 | 80 | 77 | 24 | 50 | 47 | 17 |
450.0 | 6.9 | 77 | 74 | 8 | 47 | 44 | 17 |
600.0 | 7.9 | 75 | 72 | -4 | 44 | 41 | 17 |
750.0 | 8.7 | 73 | 70 | 42 | 39 | ||
900.0 | 9.7 | 72 | 69 | 41 | 38 | ||
1000.0 | 10.2 | 71 | 68 | 40 | 37 |
Bezeichnung | Li-02YSCH |
Typ | 4x2x0.42L PiMF FRNC |
Außendurchmesser | 17.8 mm |
Brandlast | 2094 MJ/km |
Brandlast | 0.582 kWh/m |
Gewicht | 272 kg/km |
CU-Zahl | 144 |
Zugkraft | 600 N |
Lieferzeit | 5-10 Werktage |
---|---|
Hersteller | Draka |
Systeme | UC FUTURE - Draka Datacom Solution |
Kategorie | TP Kabel |
Medienobjekte | |
Kabeltyp | CU Patchkabel |
Performance | Cat.7 |
