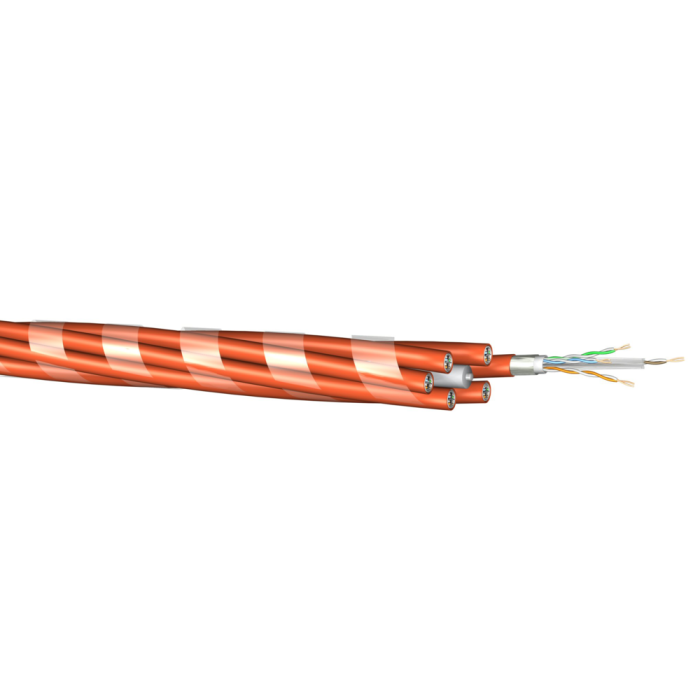

Draka - UC FUTURE LOOMED AWG23/1 Cat.7 S/FTP 6x4P LSHF
Artikelnummer
UC-LOOMED23X6x4P
10Gbit-Lösung für Rechenzentrumsverkabelung. Paargeschirmtes 100 Ohm Mehrfach-Kabel speziell für den Einsatz in der Horizontal Distribution Area, Zone Distribution Areas und Equipment Distribution Area.
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG23 bei einer max. Übertragungslänge von 100 Metern.
Einsatzgebiete
IEEE 802.3: 10Base-T; 100Base-T; 10GBase-T, ISDN; xDSL
IEEE 802.5 16 MB; ISDN; TPDDI; ATM155Mbit/s
Geltende Normen
ISO/IEC 11801 2nd ed.
EN 50173-5
IEC 61156-5
EN 50288-4-1
Flammwidrigkeit
LSHF (FRNC): IEC 60332-1; IEC 60754-2; IEC 61034
| Leiter | Cu-Festader, blank Ø 0.56 mm (AWG23) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.35 mm |
| Paar-Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Abschirmung | Cu-Geflecht verzinnt, Abdeckung ca. 35% |
| Schutzmantel | LSHF, orange RAL 2003 |
| Verseilung | Kabel besteht aus 6 Einzelelementen ,Füllmasse in der Mitte |
| Minimale Biegeradien | ohne Zugbelastung | 8 x Außendurchmesser |
| mit Zugbelastung | 4 x Außendurchmesser | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis zu +60°C |
| Bewegt | 0°C bis zu +50°C |
| Schleifenwiderstand | ≤ 176 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiderstand | 500 V | ≥ 2000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤1500 pF/km |
| Wellenwiderstand | 100 MHz | 100 Ω ± 5 Ω |
| Relative Ausbreitungsgeschwindigkeit | Ca. 79% | |
| Signallaufzeit | Nominal | < 450 ns/100m |
| Laufzeitunterschied | Nominal | < 15 ns/100m |
| Prüfspannung | (DC, 1 min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungsdämpfung | ≥ 85 dB |
| F MHZ | Dämpfung dB/90m | NEXT dB | PS- NEXT dB | ACR dB/100m | PS-ACR dB/100m | ELFEXT dB/100m | PS- ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 1,8 | 100 | 97 | 98 | 95 | 105 | 105 | - |
| 4.0 | 3.4 | 100 | 97 | 97 | 94 | 105 | 102 | 27 |
| 10.0 | 5.4 | 100 | 97 | 95 | 92 | 97 | 94 | 30 |
| 16.0 | 6.8 | 100 | 97 | 93 | 90 | 93 | 90 | 30 |
| 20.0 | 7.7 | 100 | 97 | 92 | 89 | 91 | 88 | 30 |
| 31.2 | 9.6 | 100 | 97 | 90 | 87 | 87 | 84 | 30 |
| 62.5 | 13.7 | 100 | 97 | 86 | 83 | 81 | 78 | 30 |
| 100.0 | 17.4 | 100 | 97 | 83 | 80 | 77 | 74 | 30 |
| 125.0 | 19.5 | 95 | 92 | 75 | 72 | 75 | 72 | 26 |
| 155.5 | 21.9 | 94 | 91 | 72 | 69 | 73 | 70 | 26 |
| 175.0 | 23.3 | 93 | 90 | 70 | 67 | 72 | 69 | 25 |
| 200.0 | 25.0 | 92 | 89 | 67 | 64 | 71 | 68 | 25 |
| 250.0 | 28.1 | 90 | 87 | 62 | 59 | 69 | 66 | 24 |
| 300.0 | 30.9 | 89 | 86 | 58 | 55 | 67 | 64 | 24 |
| 400.0 | 38.3 | 87 | 84 | 48 | 45 | 64 | 61 | 23 |
| 500.0 | 43.0 | 86 | 83 | 43 | 40 | 61 | 58 | 22 |
| 600.0 | 44.8 | 85 | 82 | 40 | 37 | 60 | 57 |
22 |
| Bezeichnung | J-02YS(ST)CHH |
| Typ | 6x(4x2x0.56) |
| Außendurchmesser | 22.1 mm |
| Brandlast | 3550 MJ/km |
| Brandlast | 0.99 kWh/m |
| Gewicht | 340 kg/km |
| Kupfergehalt | 163 kg/km |
| Zugkraft | 800 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | Draka |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Verlegekabel |
| Performance | Cat.7 |
