Draka

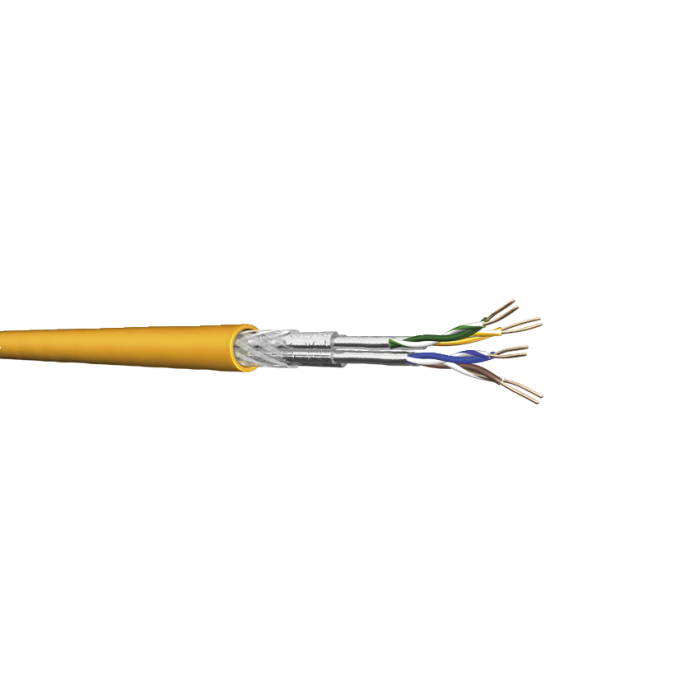

Draka - UC1500 SS22 Cat.7A 25GbE S/FTP LSHF-FR Cca
Artikelnummer
UC1500-SS22-4P-CCA
Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T, 10GBase-T; 25GBase-T bis 30m gem. ISO/IEC TR 11801-9905 (2018-02),
IEEE 802.5
ISDN, TPDDI, ATM, CATV, Breitband-Video,
Power over Ethernet (PoE) / Type 1-4
Geltende Normen
EN 50173-1; ISO/IEC 11801; EN 50288-9-1; IEC 61156-5; IEC61156-7;
IEEE 802.3af / at / bt
Flammwidrigkeit
EN 50399: Class Cca s1a d1 a1
LSHF-FR (LSOH-FR): IEC 60332-1; IEC 60332-3-24; IEC 60754-2; IEC 61034
| Leiter | Cu-Draht, (AWG 22) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.5 mm |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Gesamtschirm | Cu-Geflecht verzinnt |
| Schutzmantel | Halogenfreies, flammwidriges Mantelmaterial; LSHF-FR Cca, rapsgelb RAL 1021 |
| Minimale Biegeradien | ohne Zugbelastung | 4 x D |
| mit Zugbelastung | 8 x D | |
| Betriebstemperaturenbereich | Ruhend |
-20°C bis zu +60°C |
| Bewegt | 0°C bis zu +50°C |
| Schleifenwiderstand | ≤ 128 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiederstand | 500V | ≥ 5000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | Paar/Erde | ≤ 1500 pF/km |
| Wellenwiderstand | 100 MHz | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | 79% | |
| Signallaufzeit | 450 ns/100m | |
| Laufzeitunterschied | 15 ns/100m | |
| Kopplungswiderstand | bei 1 MHz | 5 mΩ/m |
| bei 10 MHz | 5 mΩ/m | |
| bei 30 MHz | 9 mΩ/m | |
| Kopplungsdämpfung | 85 dB |
| F MHZ | Dämpfung dB/100m | NEXT dB | PS- NEXT dB | ACR dB/100m | PS-ACR dB/100m | ACRF dB/100m |
PS-ACRF
| Rückfluss- dämpfung dB |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 1.7 | 100 | 97 | 98 | 95 | 100 | 97 | 23 |
| 4.0 | 3.3 | 100 | 97 | 97 | 94 | 97 | 94 | 26 |
| 10.0 | 5.1 | 100 | 97 | 95 | 92 | 95 | 92 | 28 |
| 16.0 | 6.5 | 100 | 92 | 94 | 91 | 90 | 87 | 28 |
| 20.0 | 7.3 | 100 | 90 | 93 | 90 | 90 | 87 | 28 |
| 31.25 | 9.1 | 100 | 90 | 91 | 88 | 90 | 87 | 27 |
| 62.5 | 12.8 | 100 | 90 | 87 | 84 | 85 | 82 | 25 |
| 100.0 | 16.3 | 100 | 87 | 83 | 80 | 80 | 77 | 23 |
| 155 | 20.3 | 95 | 87 | 75 | 72 | 78 | 75 | 21 |
| 200.0 | 23.0 | 95 | 87 | 72 | 69 | 75 | 72 | 21 |
| 250.0 | 25.8 | 90 | 87 | 64 | 61 | 69 | 66 | 20 |
| 300.0 | 28.3 | 89 | 85 | 61 | 58 | 65 | 62 | 20 |
| 600.0 | 40.2 | 85 | 82 | 45 | 42 | 45 | 42 | 20 |
| 1000.0 | 52.1 | 83 | 80 | 31 | 28 | 40 | 37 | 20 |
| 1200.0 | 57.1 | 83 | 80 | 26 | 23 | 35 | 32 | 18 |
| 1400.0 | 61,3 | 81 | 78 | 21 | 18 | 30 | 27 | 17 |
| 1500.0 | 64.1 | 80 | 77 | 16 | 13 | 28 | 25 | 17 |
| Außendurchmesser | 7.9 mm |
| Brandlast | 620 MJ/km |
| Gewicht | 86 kg/km |
| Cu-Zahl | 40.4 |
| Zugkraft | 150 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | Draka |
| Systeme | UC Datenkabel - Draka Office Network Solution |
| Kategorie | TP Kabel |
