Draka

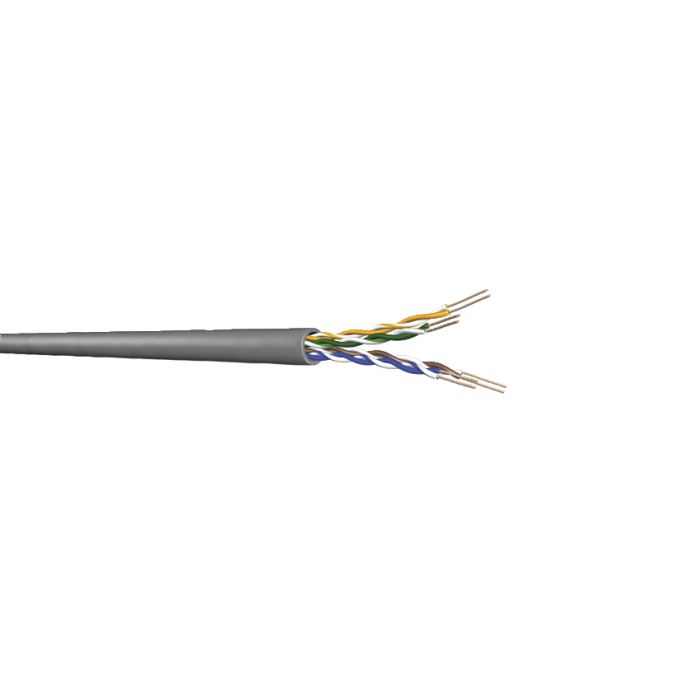

Draka - UC300 26 Cat.5e U/UTP Farbe: xx

Artikelnummer

UC300-26xx

Lieferzeit

5-10 Werktage

Einsatzgebiete
Anschluss,- und Verbindungsleitung
IEEE 802.3: 10 Base-T; 100 Base-T; 1000 Base-T ;
IEEE 802.5 16 MB ; ISDN ; TPDDI ; ATM

Geltende Normen
EIA/TIA 568A;
ISO/IEC 11801 2 ^nd ed.; IEC 61156-6
EN 50173-1; EN 50288-3-2

Flammwidrigkeit
IEC 60332-1

Mechanische Eigenschaften
Minimale Biegeradien	ohne Zugbelastung	≥ 20 mm
	mit Zugbelastung	≥ 40 mm
Betriebstemperaturenbereich	Ruhend	-20°C bis zu +60°C
	Bewegt	0°C bis zu +50°C

Elektrische Eigenschaften bei 20°C
Schleifenwiderstand		≤ 260 Ω/km
Widerstandsunsymmetrie		≤ 3%
Isolationswiederstand	(500V)	≥ 2000 MΩ*km
Kapazität	bei 800 Hz	Nom. 48 nF/km
Kapazitätsunsymmetrie	(Paar/Erde)	≤ 1500 pF/km
Wellenwiderstand	(1-100) MHz	(100 ± 15) Ω
Relative Ausbreitungsgeschwindigkeit		ca. 67%
Signallaufzeit		≤ 535 ns/100m
Laufzeitunterschied		≤ 20 ns/100m
Prüfspannung Ader/Ader und Ader/Schirm	(DC, 1 min)	1000 V
Kopplungsdämpfung		≥ 40 dB

Elektrische Daten (nominal) gem. Cat.7 (bei 20°C)
F MHZ	Däm- pfung dB/10m	NEXT dB min.	NEXT dB nom.	PS- NEXT dB min.	PS- NEXT dB nom.	ELFEXT dB/10m min.	ELFEXT dB/10m nom.	PS- ELFEXT dB/10m min.	PS- ELFEXT dB/10m nom.	Rück- fluss- däm- pfung dB
1.0	0.3	65	71	62	68	64	68	61	65	20
4.0	0.6	56	62	53	59	52	56	49	53	23
10.0	0.9	50	56	47	53	44	48	41	45	25
16.0	1.1	47	53	44	50	40	44	37	41	25
20.0	1.3	46	51	43	48	38	42	35	39	25
31.2	1.6	43	49	40	46	34	38	31	35	24
62.5	2.4	38	44	35	41	28	32	25	29	22
100.0	3.0	35	41	32	38	24	28	21	25	20
125.0	3.3		40		37		26		23	19
155.5	3.6		38		35		24		21
175.0	3.9		37		34		23		20
200.0	4.1		36		32		20		17
300.0	4.8		34		31		16		13

Farbe = xx: GR (grau), GN (grün), BL (blau), GE (gelb), RT (rot), OR (orange), SW (schwarz)

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	Draka
Systeme	UC Datenkabel - Draka Office Network Solution
Kategorie	TP Kabel
Medienobjekte
Kabeltyp	CU Patchkabel
Performance	Cat.5e
