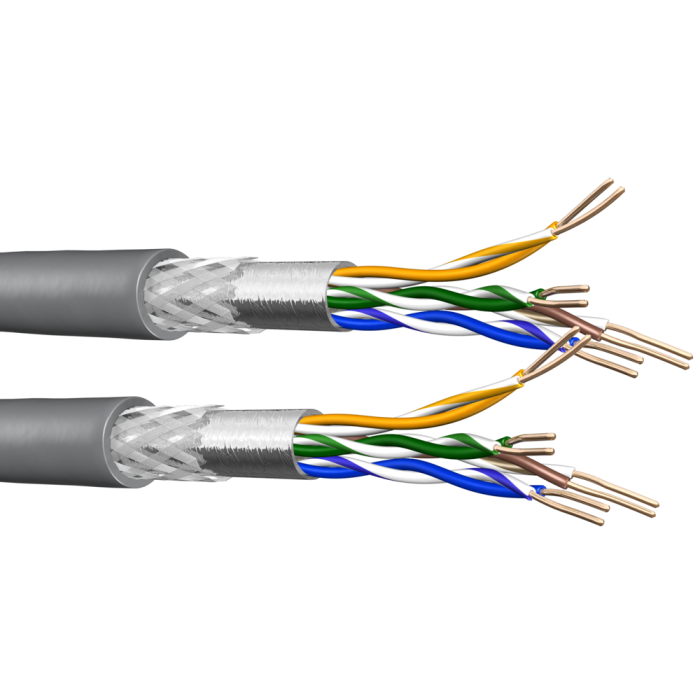

Draka - UC300 HS24 Cat.5e SF/UTP 2x4P (LSHF)

Artikelnummer
UC300-HS24-2x4P
Lieferzeit
5-10 Werktage

Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T;
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Power over Ethernet (PoE) / PoE+

Geltende Normen
EN 50173-1; EN 50288-2-1
ISO/IEC 11801; IEC 61156-5
TIA/EIA-568-C.2
IEEE 802.3at

Flammwidrigkeit
LSHF (FRNC): IEC 60332-1; IEC 60754-2; IEC 61034; Class Eca

Kabelaufbau
Leiter Cu-Draht, blank Ø 0.51 mm (AWG24/1)
Isolierung Polyethylen, Ø 1.1 mm
Verseilung 2 Adern zum Paar
Verseilung zur Seele 4 Paare zur Seele
Gesamtschirm Aluminium-beschichtete Kunststoff-Verbundfolie und Kupfergeflecht, verzinnt
Schutzmantel LSHF (FRNC), grau RAL 7035
Duplexmantel: zwei Kabel parallel mit Trennsteg
Mechanische Eigenschaften
Minimale Biegeradien ohne Zugbelastung ≥ 25 mm
  mit Zugbelastung ≥ 50 mm
Betriebstemperaturenbereich Ruhend -20°C bis zu +60°C
  Bewegt 0°C bis zu +50°C
Elektrische Eigenschaften bei 20°C
Schleifenwiderstand   ≤ 190 Ω/km
Widerstandsunsymmetrie   ≤ 2%
Isolationswiederstand (500V) ≥ 2000 MΩ*km
Kapazität bei 800 Hz Nom. 48 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤ 1500 pF/km
Mittlerer Wellenwiderstand 100 MHz 100 ± 5 Ω
Relative Ausbreitungsgeschwindigkeit   ca. 67%
Signallaufzeit   ≤ 535 ns/100m
Laufzeitunterschied   ≤ 20ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm 1000 V
Kopplungswiderstand bei 1 MHz 12 mΩ /m
  bei 10 MHz 10mΩ /m
  bei 30 MHz 30mΩ /m
Kopplungsdämpfung   80 dB
Trennklasse gem. EN 50174-2   "d"
Elektrische Daten (nominal) gem. Cat.7 (bei 20°C)
F


MHZ
Dämpfung


dB/100m
NEXT


dB
PS-
NEXT

dB
ACR


dB/100m
PS-ACR


dB/100m
ELFEXT


dB/100m
PS-
ELFEXT

dB/100m
Rückfluss-
dämpfung

dB
1.0 1.9 71 68 69.1 66.1 68 65 20
4.0 3.7 62 59 58.3 55.3 56 53 23
10.0 6.0 56 53 50.0 47.0 48 45 25
16.0 7.6 53 50 45.4 42.4 44 41 25
20.0 8.5 51 48 42.5 39.5 42 39 25
31.2 10.7 49 46 38.3 35.3 38 35 24
62.5 15.7 44 41 28.3 25.3 32 29 22
100.0 19.8 41 38 21.2 18.2 28 25 20
125.0 22.3 40 37 17.7 14.7 26 23 19
155.5 24.2 38 35 13.8 10.8 24 21
175.0 25.7 37 34 11.3 8.3 23 20
200.0 27.5 36 33 8,5 5.5 22 19
250.0 29.2 35 32 5,8 2.8 20 17
300.0 32.0 34 31 2,0 -1.0 16 13
Außendurchmesser 6.5/13.0 mm
Brandlast 866 MJ/km
  0.240 kWh/m
Gewicht 94 kg/km
Cu-Zahl 54
Zugkraft 240 N

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller draka
Systeme UC Datenkabel - Draka Office Network Solution
Kategorie TP Kabel
