Draka - UC900 SS23 Cat.7 S/FTP, LSHF bzw. LSHF-FR für Industrieanwendungen

Artikelnummer

UC900-SS23-(L)H

Lieferzeit

5-10 Werktage

Einsatzgebiete
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T, 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM

Geltende Normen
ISO/IEC 11801 2nd ed.; EN 50173-1;
in Anlehnung an IEC 61156-5 und EN 50288-4-1

Flammwidrigkeit
LSHF: IEC 60332-1; IEC 60754-2; IEC 61034
LSHF-FR: IEC 60332-1; IEC 60332-3-24; IEC 60754-2; IEC 61034

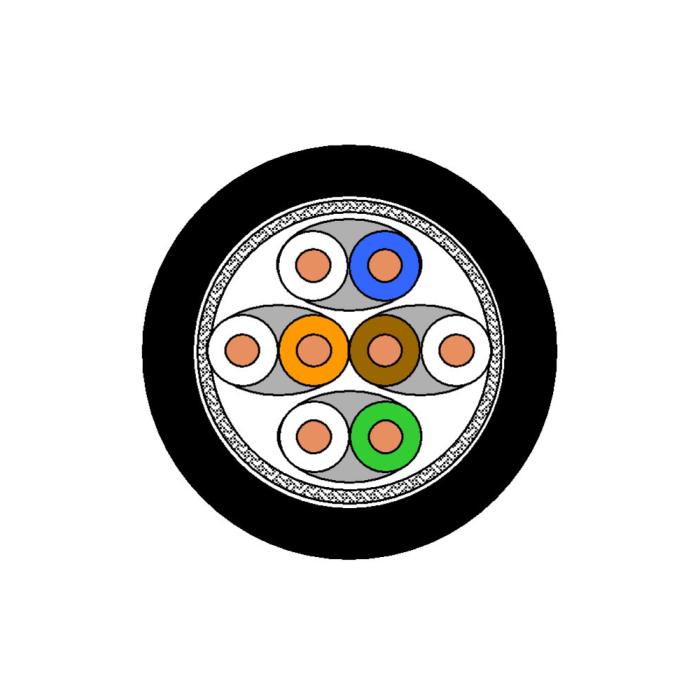

Kabelaufbau
Leiter	Cu-Draht, blank Ø 0.56 mm (AWG 23)
Isolierung	Foam-Skin Polyethylen, Ø 1.4 mm
Verseilung	2 Adern zum Paar
Paarabschirmung	Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele	4 Paare (PiMF) zur Seele
Gesamtabschirmung	Cu-Geflecht verzinnt
Schutzmantel LSHF	Aluminiumband längslaufend, mit dem Mantel versiegelt
	LSHF (FRNC)-Mantel, schwarz, Wdd. 1.5 mm
Schutzmantel LSHF-FR	Aluminiumband längslaufend, mit dem Mantel versiegelt
	Alternativ: LSHF-FR (FRNC-C)-Mantel, schwarz, Wdd. 1.5 mm

Mechanische Eigenschaften
Biegeradien	ohne Zugbelastung	≥ 40 mm
	mit Zugbelastung	≥ 80 mm
Betriebstemperaturenbereich	Ruhend	-20°C bis +60°C
	Bewegt	0°C bis +50°C

Elektrische Eigenschaften bei 20°C± 5°C
Schleifenwiderstand		≤ 165 Ω/km
Widerstandsunsymmetrie		≤ 2%
Isolationswiederstand	500V	≥ 5000 MΩ*km
Kapazität	bei 800 Hz	Nom. 43 nF/km
Kapazitätsunsymmetrie	Paar/Erde	≤ 1500 pF/km
Wellenwiderstand	100 MHz	100 ± 15 Ω
Relative Ausbreitungsgeschwindigkeit		ca. 79%
Signallaufzeit		≤ 427 ns/100m
Laufzeitunterschied		≤ 12 ns/100m
Prüfspannung	(DC, 1min)	1000 V
Kopplungswiederstand	bei 1 MHz	10 mΩ/m
	bei 10 MHz	10 mΩ/m
	bei 30 MHz	30 mΩ/m
	bei 100 MHz	60 mΩ/m
Kopplungsdämpfung		85 dB

Elektrische Daten (nominal) gem. Cat.7 (bei 20°C)
F MHZ	Dämpfung dB/100m	NEXT dB	PS-NEXT dB	ACR dB/100m	PS-ACR dB/100m	ELFEXT dB/100m	PS-ELFEXT dB/100m	Rückfluss- dämpfung dB
1	1.8	100	97	98	95	105	105	27
4	3.4	100	97	97	94	105	102	30
10	5.4	100	97	95	92	97	94	30
16	6.8	100	97	93	90	93	90	30
20	7.7	100	97	92	89	91	88	30
31.2	9.6	100	97	90	87	87	84	30
62.5	13.7	100	97	86	83	81	78	30
100	17.4	100	97	83	80	77	74	30
125	19.5	95	92	75	72	75	72	26
155.5	21.9	94	91	72	69	73	70	26
175	23.3	93	90	70	67	72	69	25
200	25.0	92	89	67	64	71	68	25
250	28.1	90	87	62	59	69	66	24
300	30.9	89	86	58	55	67	64	24
450	38.3	87	84	48	45	64	61	23
600	44.8	85	82	40	37	61	58	22
750	52.0	83	80	31	28	59	56	21
900	59.4	82	79	23	20	58	55	20
1000	63.1	80	77	17	14	57	54	20
