HD - LWL Patchkabel LC HD/ LC HD Duplex Mini 50/125µ, FRNC, OM5, gedreht, Länge: xxxxx in cm

Artikelnummer

P-TLC/TLC50D5RMxxxxx

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

Kabellänge

Einzughilfe

Beschriftung Seite 1 + 0,53 €

Maximal 100 Zeichen

Beschriftung Seite 2 + 0,53 €

Maximal 100 Zeichen

Beschriftung Beutel + 0,53 €

Maximal 100 Zeichen

Anzahl

Zum Ende der Bildergalerie springen

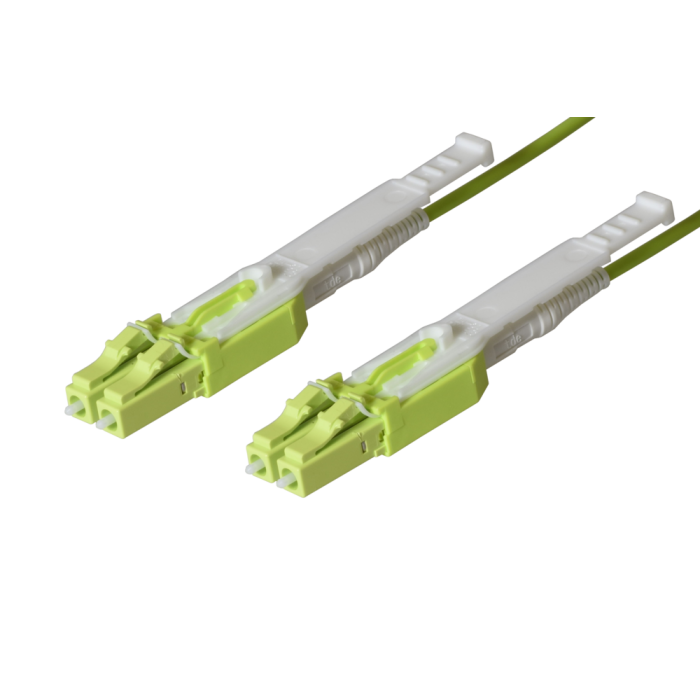

main product photo

Zum Anfang der Bildergalerie springen

LWL LC HD Duplexsteckverbinder tde Klasse B für 50/125µ OM5 Faser

Stecker Typ	LC HD Duplex Unibody
Gehäuse	Kunststoff, Limegreen mit einem integrierten Push-Pull Riemen, 60mm
Optional	Push-Pull Farbcodierung
Ferrule	Keramik, Axial Gefedert
Ferrul-Bohrung	127 µm
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	100 N
Hersteller	tde
Simplex-/Duplexklammer	Uniboot Duplex Gehäuse

Optische Perfomance
Faser	Typ	Wellenlänge	IL typisch	IL maximal	RL minimal
50/125µ OM5	LC HD	850 nm	< 0.10 dB	0.30 dB	35 dB

LWL Kabel

Flammwidrigkeit	IEC 60332-3
	IEC 60754
	IEC 61034-1
	IEC 61034-2

Kabelaufbau
Typ	DVH02G50-OM5-2.0
Festader	2x 600µ gebufferte Fasern (frei beweglich)
Fasertyp	MM-OM5, 50/125µ, Corning ClearCurve OM5
Zugentlastung	Aramid Garn (frei beweglich)
Außenmantel	LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Magenta, RAL 4003
Standardaufdruck	"t d e – DVH02G50-OM5-2.0mm LSZH" und fortlaufende Meter-Markierung + Chargennummer

Physikalische Eigenschaften
Außendurchmesser Kabel	2.0 ± 0.1mm
Zugfestigkeit, kurzzeitig	500 N
Zugfestigkeit, dauernd	300 N
Min. Biegeradius, bei Installation	20 mm
Min. Biegeradius, bei Betrieb	40 mm
Temperaturbereich (Betrieb)	-5°C bis +60°C

Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser

Typ	Corning ClearCurve^®50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform)
Kerndurchmesser	50 μm +/- 2.5 μm
Manteldurchmesser	125 μm +/- 1 μ

Geometrische Eigenschaften
Kern Unrundheit	< 5 %
Mantel Unrundheit	< 1 %
Kern-Mantel Toleranz	< 1.5 μm
Mantel- Beschichtungstoleranz	< 12 μm
Screen Test	≥ 0.7 GPa (100 kpsi)

Übertragungseigenschaften
Dämpfung, max. 850 nm (Faser im Kabel)	2.5 dB/km
Dämpfung, max. 953 nm (Faser im Kabel)	1.8 dB/km
Dämpfung, max. 1300 nm (Faser im Kabel)	0.7 dB/km
Dämpfung, max. 850 nm (Faser)	2.34 dB/km
Dämpfung, max. 953 nm (Faser)	1.7 dB/km
Dämpfung, max. 1300 nm (Faser)	0.64 dB/km
Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm	≤ 0.5 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm	≤ 0.5 dB (bei 1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm	≤ 0.1 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm	≤ 0.3 dB (bei 1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm	≤ 0.3 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm	≤ 0.5 dB (bei 1300 nm)
Bandbreite (OFL), min. 850 nm	3500 MHz x km
Bandbreite (OFL), min. 953 nm	1850 MHz x km
Bandbreite (OFL), min. 1300 nm	500 MHz x km
Effective modal Bandwidth-length product min. 850 nm	4700 MHz x km
Effective modal Bandwidth-length product min. 953 nm	2470 MHz x km
Numerische Apertur	0.200 +/- 0.015
Effektiver Gruppen-Brechungsindex 850 nm	1.482
Effektiver Gruppen-Brechungsindex 1300 nm	1.477

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Patchkabel Duplex Premium
Medienobjekte
Steckertyp (Seite 1)	LC HD Duplex
Kabeltyp	LWL Innenkabel
Fasertyp	50/125 µm OM5
Typ	LC
