HD - LWL Patchkabel switchable LC HD / LC HD Duplex Mini 50/125µ, FRNC, OM4, gedreht, Länge: xxxxx in cm

Artikelnummer

P-HLC/HLC50D4RMxxxxx

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

Kabellänge

Einzughilfe

Beschriftung Seite 1 + 0,53 €

Maximal 100 Zeichen

Beschriftung Seite 2 + 0,53 €

Maximal 100 Zeichen

Beschriftung Beutel + 0,53 €

Maximal 100 Zeichen

Anzahl

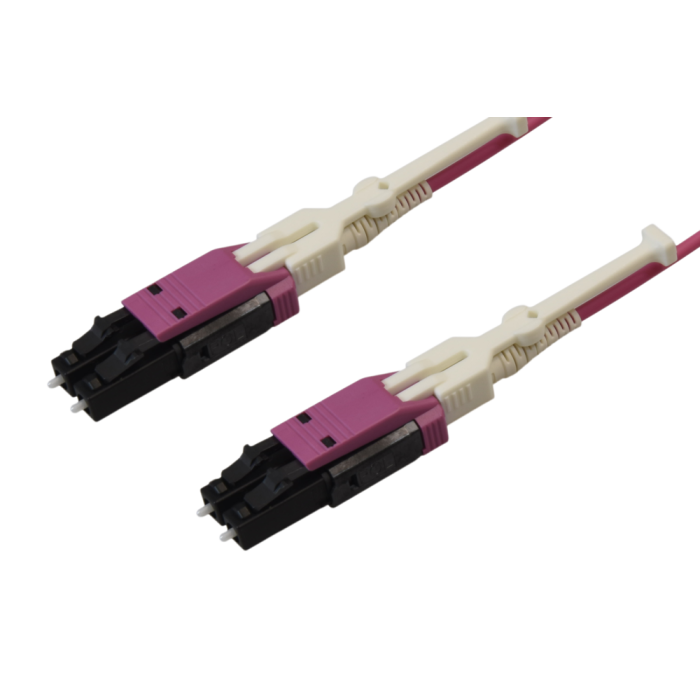

HD - LWL Patchkabel switchable LC HD / LC HD Duplex Mini 50/125µ, FRNC, OM4, gedreht, Länge: xxxxx in cm

Zum Ende der Bildergalerie springen

main product photo

Zum Anfang der Bildergalerie springen

LWL switchable LC HD Uniboot Duplexsteckverbinder tde Klasse B für 50/125µ OM4 Faser

Stecker Typ	LC HD Duplex Uniboot
Gehäuse	Kunststoff, integrierte Verriegelungs- bzw. Entriegelungshilfe
Polaritätswechsel	Werkzeuglos
Ferrule	Keramik, Axial Gefedert
Ferrul-Bohrung	126 µm
Steckzyklen	1000
Betriebstemperatur	-40°C bis 75°C
Zugentlastung bis	100 N
Hersteller	tde
Simplex-/Duplexklammer	Uniboot Duplex Gehäuse

Optische Perfomance
Faser	Typ	Wellenlänge	IL typisch	IL maximal	RL minimal
50/125µ OM4	LC Uniboot HD	850 nm	< 0.10 dB	0.30 dB	35 dB

LWL Kabel

Flammwidrigkeit	IEC 60332-3
	IEC 60754
	IEC 61034-1
	IEC 61034-2

Kabelaufbau
Typ	DVH02G50-OM4-2.0
Festader	2x 600µ gebufferte Fasern (frei beweglich)
Fasertyp	MM-OM4, 50/125µ, Corning ClearCurve OM4
Zugentlastung	Aramid Garn (frei beweglich)
Außenmantel	LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Magenta, RAL 4003
Standardaufdruck	"t d e – DVH02G50-OM4-2.0mm LSZH" und fortlaufende Meter-Markierung + Chargennummer

Physikalische Eigenschaften
Außendurchmesser Kabel	2.0 ± 0.1mm
Zugfestigkeit, kurzzeitig	500 N
Zugfestigkeit, dauernd	300 N
Min. Biegeradius, bei Installation	20 mm
Min. Biegeradius, bei Betrieb	40 mm
Temperaturbereich (Betrieb)	-5°C bis +60°C

Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser

Typ	Corning ClearCurve^®50/125µ OM4 Multimode Faser
Optimierte Datenrate über Entfernung	40/100 Gb/s über 170 m* 10 Gb/s über 550 m 1 Gb/s über 1100 m
Normen	ISO/IEC 11801: Typ OM4 Faser IEC 60793-2-10: Typ A1a.3 Faser TIA/EIA: 492AAAD ITU: ITU G651.1
*	Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).

Optische Spezifikationen
Bandbreite	Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust	Mandrell Radius (mm): 37.5 / 15 / 7.5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5
Numerische Apertur	0.200 ± 0.015
*	Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s).
**	OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).

Maßangaben
Kerndurchmesser	50.0 ± 2.5 µm
Manteldurchmesser	125.0 ± 1.0 µm
Kern-Mantel Toleranz	≤ 1.5 µm
Mantel Unrundheit	≤ 1.0%
Kern Unrundheit	≤ 5.0%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.10
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C und 4% bis 98% RH	≤ 0.10
Eintauchen in Wasser	23°C ± 2°C	≤ 0.20
Wärmealterung	85°C ± 2°C	≤ 0.20
Hohe Luftfeuchtigkeit	85°C bei 85% RH	≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge	Faserlängen bis zu 17.6 km/Spule verfügbar.

Performance Charakterisierungen
Brechungsindex Differenz	1%
Effektiver Gruppen-Brechungsindex	850 nm: 1.480 1300 nm: 1.479
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion	Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Patchkabel Duplex Premium
Medienobjekte
Steckertyp (Seite 1)	LC HD Duplex switchable
Kabeltyp	LWL Patchkabel
Kabelfarbe	Magenta
Fasertyp	50/125 µm OM4
Typ	LC
