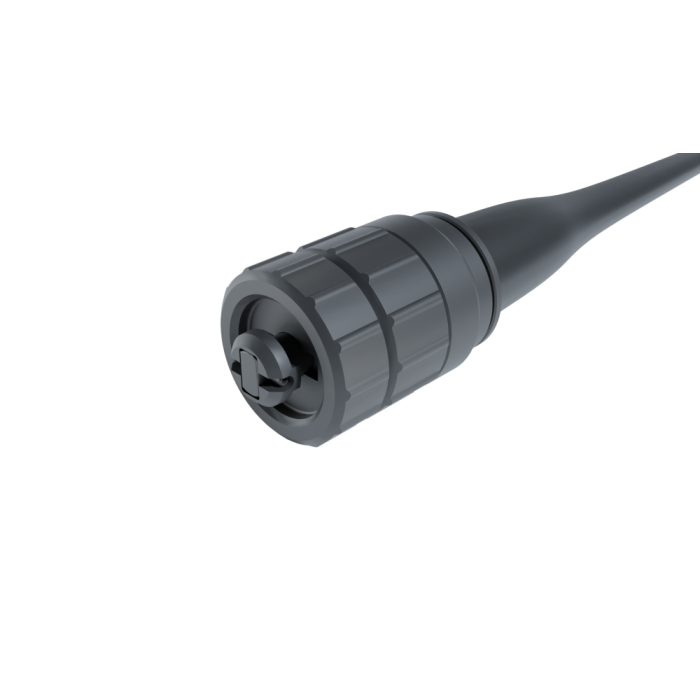

HEB® XL (Hermaphroditic Expanded Beam Extra Large) Plug Multimode
Artikelnummer
HEBXL-PLUG-MM-yy
Das HEB® XL Design entspricht dem Eurocom II Militärstandard. Dieses Steckerprogramm wird zudem in einer Vielzahl von Anwendungen im Broadcast- und Industrieumfeld verwendet. Die HEB® XL Steckerlinie gibt es in den Ausführungen mit 2-12 optischen Kanälen in Multimode.
Die tde Linsenstecker besitzen in Multimode und Singlemode eine außerordentlich gute Performance. Die Optik dieser Stecker ist für Multimode Anwendungen von 850nm bis 1310nm optimiert. Damit genügen diese Stecker auch zukünftigen Anforderungen. Das "signal passing through" Design ermöglicht auch WDM Applikationen, so dass auch Übertragungen mit höherer Bandbreite realsiert werden können. Die Steckverbinder sind im Feld reparierbar. Das integrierte RFID kann für die Lagerbestandskontrolle genutzt werden und es können die Testzertifikate elektronisch abgelegt werden. Das Gehäuse ist standardmäßig aus anodisiertem Aluminium gefertigt. Für Marine, Bergbau und andere Extremanwedungen sind Edelstahlausführungen verfügbar.
• EUROCOM II Form Factor
• Hermaphroditisch
• Multimode
• 2-12 Kanäle
• Im Feld reparierbar
• Aluminium eloxiert/ Edelstahl
• RFID Kennzeichnung
• Militär, Öl & Gas. Broadcast & Industrie
yy = Anzahl Kanäle: 02, 04, 06, 08, 12
| Einfügedämpfung | 50/125 bei 850-1300nm < 2.0dB |
| Typisch: - IL <1.5dB | |
| Betriebstemperautur | -40 bis +70°C |
| Lagertemperatur | -55 bis +85°C |
| Umgebungsbedingungen | IP67 |
| Vibrations Sinus | 10-500Hz, ± 75mm Schwingungen bei 10g Beschleunigung |
| Widerstand im freien Fall | 500 Sturzzyklen auf Beton (Höhe 1.2m) |
| Bump Widerstand | 4000 Bumps bei 40g Beschleunigung |
| Zugfestigkeit | 1800N, abhängig vom Kabel |
| Kabeltypen | Kompatibel mit taktischem Kabel: |
| Plug: typisch 6mm oder 7mm Außendurchmesser | |
| Bulkheads: mit Zugentlastung wie Plug | |
| Bulkheads: ohne Zugentlastung ≤ 3mm pro Kanal |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - HEB® (Hermaphroditic Expanded Beam) |
| Kategorie | LWL Steckverbinder |
| Medienobjekte | |
| Steckertyp (Seite 1) | HEBM Plug |
