LWL Breakout Kabel 12x LC/12x LC 12G62,5/125µ OM1 LSHF, Länge: xxxx

Artikelnummer

L-LC/LC62V12Gxxxx

Lieferzeit

5-10 Werktage

LWL Breakout Kabel 12x LC/12x LC 12G62,5/125µ OM1 LSHF, Länge: xxxx

Zum Ende der Bildergalerie springen

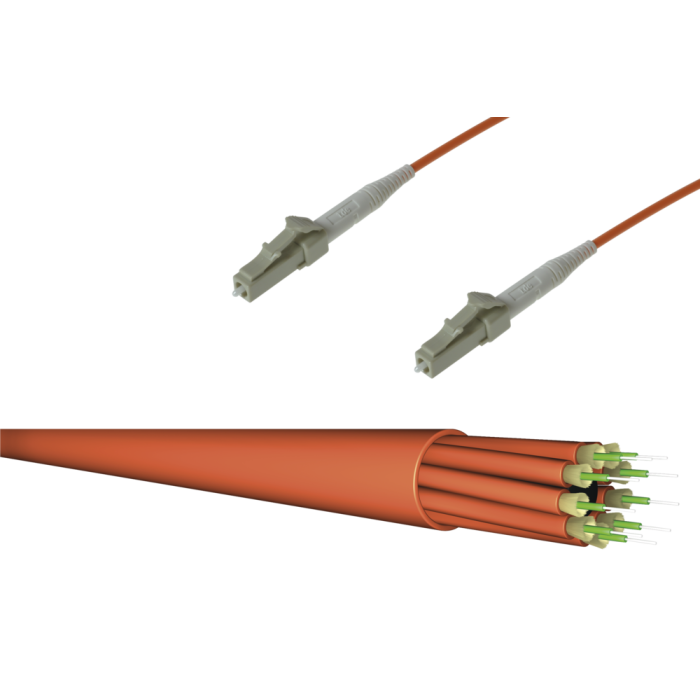

main product photo

Zum Anfang der Bildergalerie springen

LWL LC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ	LC Unibody Simplex
Gehäuse	Kunststoff, Beige
Ferrule	Keramik, Axial Gefedert
Bohrung in der Ferrule	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	100 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	LC	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5/125µ OM1	LC	850 nm	≤ 0.25 dB	0.45 dB

IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.

LWL Kabel

Kabeldaten
Typ	IVHH12G62.5/125 OM1
Faseranzahl	12
Aufbau	3 + 9
Außendurchmesser	9.9 mm
Toleranz	± 0.5 mm

Einzelelment Durchmesser	2.0 (± 0.1mm)
Armierungs Elemente	Aramid Garn
Außenmantel	LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Orange
Standardaufdruck	“t d e – IVHH12G62-2.0” und fortlaufende Meter-Markierung + Chargennummer

Mechanische/ Thermische Eigenschaften
Faseranzahl	12
Gewicht	90 kg/km
Zugkraft	1700 N
Biegeradius	20 x Außendurchmesser
Betriebstemperatur	-5°C bis + 60°C
Flammwidrig	EN 50266, IEC 60332-3
Halogenfrei	EN 50267, IEC 60754
Geringe Rauchentwicklung	EN 50268, IEC 61034-1/2

Besonderheiten
Eigenschaften	Faser und aramid Garn frei beweglich
Identifikation	Kennung, min. alle 25 cm auf Subkabel

Corning LWL 62,5/125µ OM1 Multimode Faser

Typ	Corning 62.5/125µ OM1 Multimode Faser
Hersteller	Corning

Optische Spezifikationen
Bandbreite	160/200 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 3.0 dB/km Bei 1300 nm max. ≤ 0.7 dB/km
Numerische Apertur	0.275 ± 0.015

Abmessungen
Kerndurchmesser	62.5 ± 3.0 µm
Manteldurchmesser	125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität	≤ 3.0 µm
Mantelunrundheit	< 2.0%
Kernunrundheit	≤ 5.0%
Beschichtungsdurchmesser	245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität	< 12 µm

Umweltspezifikationen
Umwelttest	Testbedingung	Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.20
Temperatur-Feuchtigkeitszyklus	-10°C bis +85°C und 4% bis 98% RH	≤ 0.20
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Zugfestigkeitstest	Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge	Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich.

Charakteristische Eigenschaften
Differenz des Brechungsindex	2%
Effektiver Gruppen-Brechungsindex	850 nm: 1.496 1300 nm: 1.491
Korrosions-Faktor (Nd)	20
Abstreifkraft der Faserbeschichtung	Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion	Nulldispersionswellenlänge (λ₀): 1332 nm ≤ λ₀ ≤ 1354 nm Nulldispersionssteigung (S₀): ≤ 0.097 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Trunkkabel Standard
Medienobjekte
Kabeltyp	LWL Innenkabel
Fasertyp	62,5/125 µm OM1
Faseranzahl	12
Typ	LC
