LWL Breakout Kabel 16G50/125µ OM2 LSOH 2,0mm

Artikelnummer

L-IVHH16G50-2.0

Lieferzeit

5-10 Werktage

LWL Breakout Kabel 16G50/125µ OM2 LSOH 2,0mm

Zum Ende der Bildergalerie springen

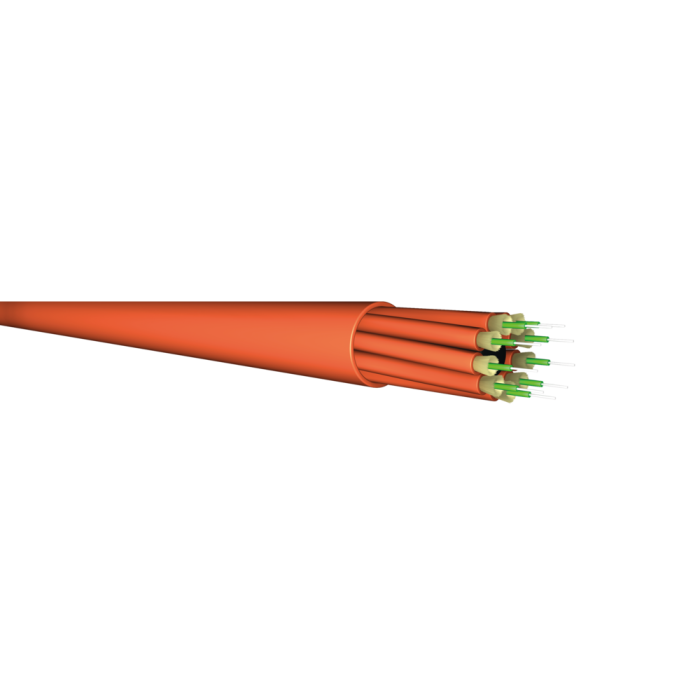

main product photo

Zum Anfang der Bildergalerie springen

Kabeldaten
Typ	IVHH16G50/125 OM2
Faseranzahl	16
Aufbau	5 + 11
Außendurchmesser	11.4 mm
Toleranz	± 0.5 mm

Einzelelment Durchmesser	2.0 (± 0.1mm)
Armierungs Elemente	Aramid Garn
Außenmantel	LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Orange
Standardaufdruck	“t d e – IVHH16G50-2.0” und fortlaufende Meter-Markierung + Chargennummer

Mechanische/Thermische Eigenschaften
Faseranzahl	16
Gewicht	120 kg/km
Zugkraft	2200 N
Biegeradius	20 x Außendurchmesser
Betriebstemperatur	-5°C bis + 60°C
Flammwidrig	EN 50266, IEC 60332-3
Halogenfrei	EN 50267, IEC 60754
Geringe Rauchentwicklung	EN 50268, IEC 61034-1/2

Besonderheiten
Eigenschaften	Faser und aramid Garn frei beweglich
Identifikation	Kennung, min. alle 25 cm auf Subkabel

Corning LWL 50/125µ OM2 Multimode Faser

Typ	Corning 50/125µ OM2 Multimode Faser
Hersteller	Corning

Optische Spezifikationen
Bandbreite	500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km
Numerische Apertur	0.200 ± 0.015

Abmessungen
Kerndurchmesser	50.0 ± 3.0 µm
Manteldurchmesser	125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität	≤ 3.0 µm
Mantelunrundheit	< 2.0%
Kernunrundheit	≤ 5.0%
Beschichtungsdurchmesser	245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität	< 12 µm

Umweltspezifikationen
Umwelttest	Testbedingung	Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.20
Temperatur-Feuchtigkeitszyklus	-10°C bis +85°C und 4% bis 98% RH	≤ 0.20
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Zugfestigkeitstest	Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge	Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich.

Charakteristische Eigenschaften
Differenz des Brechungsindex	2%
Effektiver Gruppen-Brechungsindex	850 nm: 1.490 1300 nm: 1.486
Korrosions-Faktor (Nd)	20
Abstreifkraft der Faserbeschichtung	Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion	Nulldispersionswellenlänge (λ₀): 1300 nm ≤ λ₀ ≤ 1320 nm Nulldispersionssteigung (S₀): ≤ 0.101 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - Standard LWL Kabelmeterware
Kategorie	LWL Kabel
Medienobjekte
Kabeltyp	LWL Innenkabel
Fasertyp	50/125 µm OM2
Faseranzahl	16
