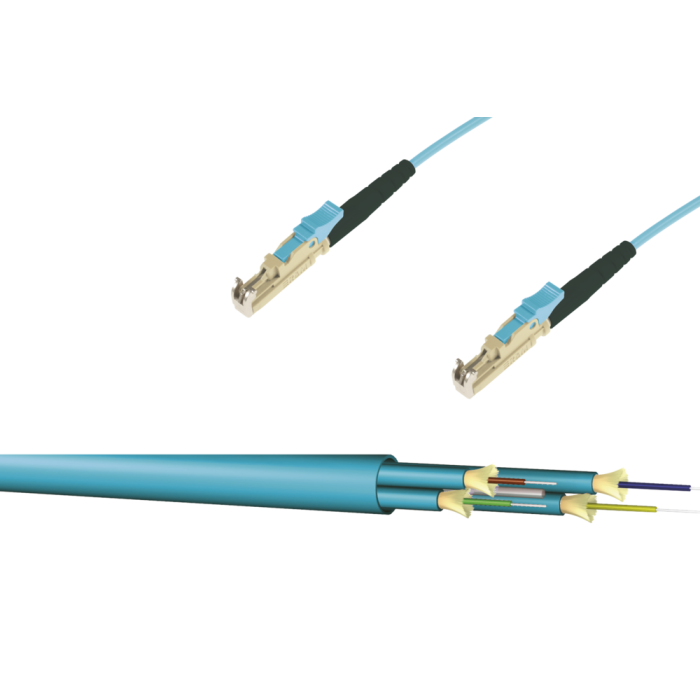

LWL Breakout Kabel 4x E2000/4x E2000 4G50/125µ OM3 LSHF, Länge: xxxx
Artikelnummer
P-E2/E2-50V04G3-xxxx
LWL Breakout Kabel 4x E2000/4x E2000 4G50/125µ OM3 LSHF, Länge: xxxx
LWL E2000 Steckverbinder tde Klasse B für 50/125µ OM3 Faser
| Typ | E2000 |
| Ferrule | Keramik |
| Ferrul-Bohrung | 126 µ |
| Stecker Farbe | Beige |
| Hebel Farbe | Aqua |
| Tüllen Farbe | Schwarz |
| Hersteller | RDM |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM3 | E2000 | 850 nm | ≤ 0.20 dB | 0.35 dB |
30 dB |
LWL Kabel
| Typ | IVHH04G50/125 OM3 |
| Faseranzahl | 4 |
| Aufbau | 4 |
| Außendurchmesser | 7.0 mm |
| Toleranz | ± 0.3 mm |
| Einzelelment Durchmesser | 2.0 (± 0.1 mm) |
| Armierungs Elemente | Aramid Garn |
| Außenmantel | LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig) |
| Mantelfarbe | Aqua |
| Standardaufdruck | “t d e – IVHH04G50-OM3-2.0” und fortlaufende Meter-Markierung + Chargennummer |
| Faseranzahl | 4 |
| Gewicht | 48 kg/km |
| Zugkraft | 1000 N |
| Biegeradius | 15 x Außendurchmesser |
| Betriebstemperatur | -5°C bis +60°C IEC 60794-2-20 |
| Flammwidrig | EN 50266, IEC 60332 |
| Halogenfrei | EN 50267-2-1/-2-2, IEC 60754 |
| Geringe Rauchentwicklung | EN 50268, IEC 61034-1/-2 |
| Eigenschaften | Faser und aramid Garn frei beweglich |
| Identifikation | Kennung, alle 2 cm auf Subkabel |
Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM3 Multimode Faser |
| Optimierte Datenrate über Entfernung | 40/100 Gb/s über 140 m* 10 Gb/s über 300 m 1 Gb/s über 1000 m |
| Normen | ISO/IEC 11801: Typ OM3 Faser IEC 60793-2-10: Type A1a.2 Faser TIA/EIA: 492AAAC-B TIU: ITU G651.1 |
| * | Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich). |
| Bandbreite | Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km |
| Makrobiege Verlust |
Mandrell Radius (mm): 37.5 / 15 / 7,5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5 |
| Numerische Apertur | 0.200 ± 0.015 |
| * | Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s). |
| ** | OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s). |
| Kerndurchmesser | 50.0 ± 2.5 µm |
| Manteldurchmesser | 125.0 ± 1.0 µm |
| Kern-Mantel Toleranz | ≤ 1.5 µm |
| Mantel Unrundheit | ≤ 1.0% |
| Kern Unrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 850 nm & 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.10 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.10 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.20 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.20 |
| Hohe Luftfeuchtigkeit | 85°C bei 85% RH | ≤ 0.20 |
| Betriebstemperaturbereich: -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²). |
| Länge | Faserlängen bis zu 17.6 km/Spule verfügbar. |
| Brechungsindex Differenz | 1% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.480 1300 nm: 1.479 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N) |
| Chromatische Dispersion | Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - LWL Konfektion |
| Medienobjekte | |
| Kabeltyp | LWL Innenkabel |
| Fasertyp | 50/125 µm OM3 |
| Faseranzahl | 4 |
| Typ | E2000 |
