LWL Breakout Kabel 4x LC/4x LC 4G50/125µ OM2 LSHF, Länge: xxxx

Artikelnummer

L-LC/LC50V04Gxxxx

Lieferzeit

5-10 Werktage

LWL Breakout Kabel 4x LC/4x LC 4G50/125µ OM2 LSHF, Länge: xxxx

Zum Ende der Bildergalerie springen

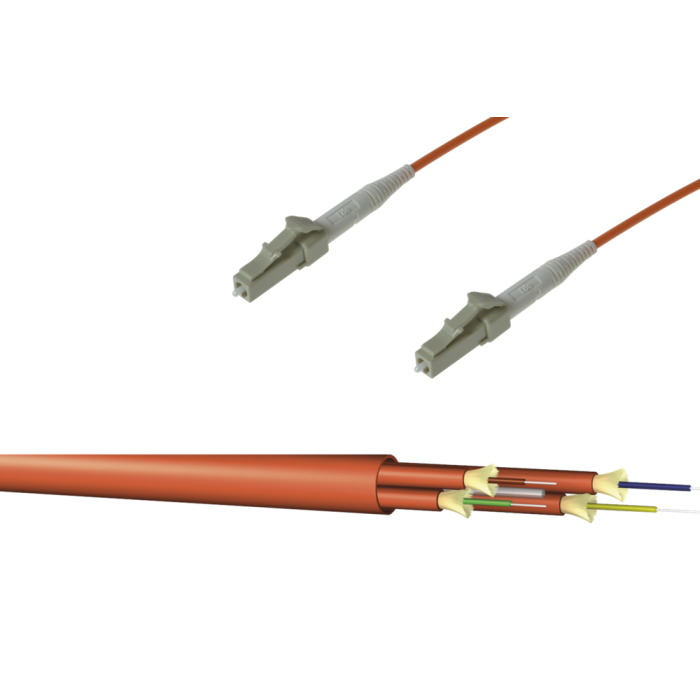

main product photo

Zum Anfang der Bildergalerie springen

LWL LC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ	LC Unibody Simplex
Gehäuse	Kunststoff, Beige
Ferrule	Keramik, Axial Gefedert
Bohrung in der Ferrule	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	100 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	LC	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5/125µ OM1	LC	850 nm	≤ 0.25 dB	0.45 dB

IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.

LWL Kabel

Kabeldaten
Typ	IVHH04G50/125 OM2
Faseranzahl	4
Aufbau	4
Außendurchmesser	7.0 mm
Toleranz	± 0.3 mm

Einzelelment Durchmesser	2.0 (± 0.1 mm)
Armierungs Elemente	Aramid Garn
Außenmantel	LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Orange
Standardaufdruck	“t d e – IVHH04G50-2.0” und fortlaufende Meter-Markierung + Chargennummer

Mechanische/ Thermische Eigenschaften
Faseranzahl	4
Gewicht	48 kg/km
Zugkraft	1000 N
Biegeradius	15 x Außendurchmesser
Betriebstemperatur	-5°C bis +60°C IEC 60794-2-20
Flammwidrig	EN 50266, IEC 60332
Halogenfrei	EN 50267-2-1/-2-2, IEC 60754
Geringe Rauchentwicklung	EN 50268, IEC 61034-1/-2

Besonderheiten
Eigenschaften	Faser und aramid Garn frei beweglich
Identifikation	Kennung, alle 2 cm auf Subkabel

Corning LWL 50/125µ OM2 Multimode Faser

Typ	Corning 50/125µ OM2 Multimode Faser
Hersteller	Corning

Optische Spezifikationen
Bandbreite	500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km
Numerische Apertur	0.200 ± 0.015

Abmessungen
Kerndurchmesser	50.0 ± 3.0 µm
Manteldurchmesser	125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität	≤ 3.0 µm
Mantelunrundheit	< 2.0%
Kernunrundheit	≤ 5.0%
Beschichtungsdurchmesser	245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität	< 12 µm

Umweltspezifikationen
Umwelttest	Testbedingung	Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.20
Temperatur-Feuchtigkeitszyklus	-10°C bis +85°C und 4% bis 98% RH	≤ 0.20
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Zugfestigkeitstest	Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge	Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich.

Charakteristische Eigenschaften
Differenz des Brechungsindex	2%
Effektiver Gruppen-Brechungsindex	850 nm: 1.490 1300 nm: 1.486
Korrosions-Faktor (Nd)	20
Abstreifkraft der Faserbeschichtung	Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion	Nulldispersionswellenlänge (λ₀): 1300 nm ≤ λ₀ ≤ 1320 nm Nulldispersionssteigung (S₀): ≤ 0.101 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Trunkkabel Standard
Medienobjekte
Kabeltyp	LWL Innenkabel
Fasertyp	50/125 µm OM2
Faseranzahl	4
Typ	LC
