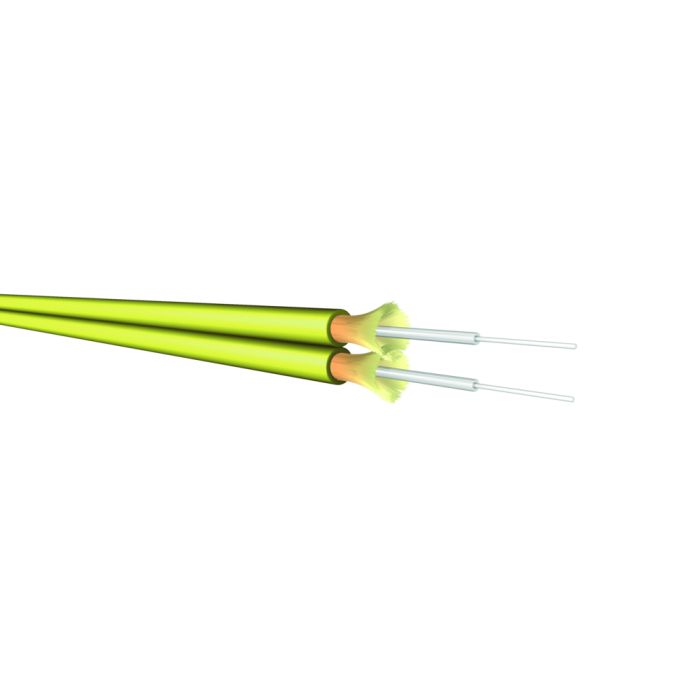

LWL Duplexkabel 50/125µ OM5 LSOH 2,0mm
Artikelnummer
L-IVH02G50-2,0-OM5LG
LWL Duplexkabel 50/125µ OM5 LSOH 2,0mm
Flammwidrigkeit
IEC 60332-3
IEC 60754
IEC 61034-1
IEC 61034-2
Kabelaufbau
Typ
IVH02G50 OM5
Festader
2x 900µ gebufferte Fasern (frei beweglich)
Fasertyp
MM-OM5, 50/125µ, Corning ClearCurve
Zugentlastung
Aramid Garn (frei beweglich)
Außenmantel
LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe
LimeGreen
Standardaufdruck
"t d e – IVH02G50 - OM5 - 2.0mm LSZH" und fortlaufende Meter-Markierung + Chargennummer
Physikalische Eigenschaften
Außendurchmesser Kabel
2x 2.0 ± 0.1 mm
Temperaturbereich
-20°C bis +70°C
Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser
Typ
Corning ClearCurve® 50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform)
Kerndurchmesser
50 μm +/- 2.5 μm
Manteldurchmesser
125 μm +/- 1 μ
Geometrische Eigenschaften
Kern Unrundheit
< 5 %
Mantel Unrundheit
< 1 %
Kern-Mantel Toleranz
< 1.5 μm
Mantel- Beschichtungstoleranz
< 12 μm
Screen Test
≥ 0.7 GPa (100 kpsi)
Übertragungseigenschaften
Dämpfung, max. 850 nm (Faser im Kabel)
2.5 dB/km
Dämpfung, max. 953 nm (Faser im Kabel )
1.8 dB/km
Dämpfung, max. 1300 nm (Faser im Kabel )
0.7 dB/km
Dämpfung, max. 850 nm (Faser)
2.34 dB/km
Dämpfung, max. 953 nm (Faser )
1.7 dB/km
Dämpfung, max. 1300 nm (Faser )
0.64 dB/km
Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm
≤ 0.5 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 100 Umdrehungen , 37.5 mm
≤ 0.5 dB (bei 1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen , 15 mm
≤ 0.1 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen , 15 mm
≤ 0.3 dB (bei 1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen , 7.5 mm
≤ 0.3 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen , 7.5 mm
≤ 0.5 dB (bei 1300 nm)
Bandbreite (OFL), min. 850 nm
3500 MHz x km
Bandbreite (OFL), min. 953 nm
1850 MHz x km
Bandbreite (OFL), min. 1300 nm
500 MHz x km
Effective modal Bandwidth-length product min. 850 nm
4700 MHz x km
Effective modal Bandwidth-length product min. 953 nm
2470 MHz x km
Numerische Apertur
0.200 +/- 0.015
Effektiver Gruppen-Brechungsindex 850 nm
1.482
Effektiver Gruppen-Brechungsindex 1300 nm
1.477
Mehr Informationen
Lieferzeit
5-10 Werktage
Hersteller
tde
Systeme
tde - Standard LWL Kabelmeterware
Kategorie
LWL Kabel
Medienobjekte
Kabeltyp
LWL Patchkabel
Fasertyp
50/125 µm OM5
Faseranzahl
2
