LWL Innen- und Außenkabel 4E9/125µ OS2 Corning Ultra Faser, PUR, schwarz

Artikelnummer

L-A-V(ZN)11Y04E09X

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

LWL Innen- und Außenkabel 4E9/125µ OS2 Corning Ultra Faser, PUR, schwarz

Zum Ende der Bildergalerie springen

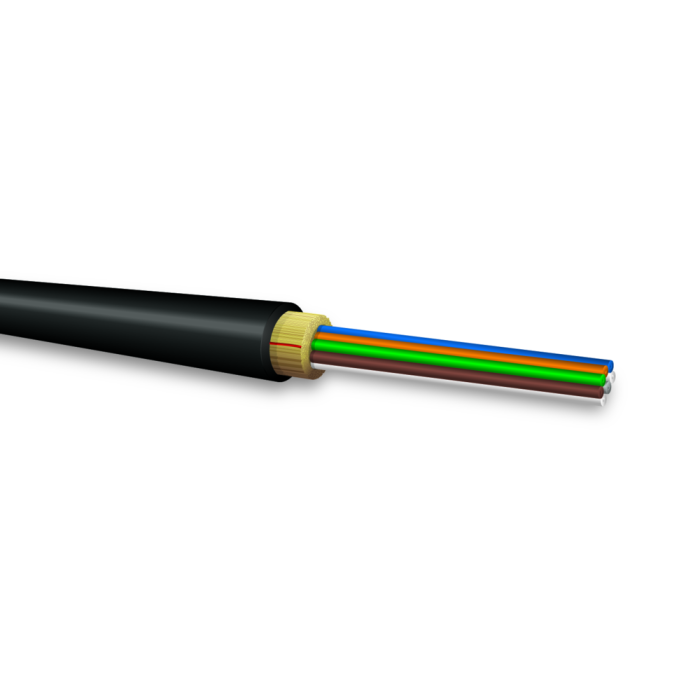

main product photo

Zum Anfang der Bildergalerie springen

Design
Cable core	Tight buffered fibres (9/125), (50/125) or (62.5/125) bend insensitive, with diameter 0.9 mm colours: red, green, blue and yellow stranded around a central strength member
Strain relief elements	Strain relief elements (aramid) with additionalcompression relief elements
Outer jacket	Polyurethane (TPE-U), wall thickness approx. 1.2 mm
	Outer diameter approx. 5.5 mm
	Colour: black
Application/Installation	Flexible cable for moved application indoor and outdoor
	Indoor cable for the installation in cable ducts and in tubes and also suitable for interconnections in harsh industrial environments
	Good installation through ripcords to open the jackets
	For direct connector assembly
	Ruggedized for industrial application, chemical resistance, abrasion resistance and crush resistance
	Not suitable for underground laying (direct buried)

Mechanical characteristics
Min. bending radius fixed (static) acc. EN 60794-1-21, E11
static	10 x outside diameter
dynamic	15 x outside diameter
Max. tensile strength acc. to IEC 60794-1-2, E1
short-term	max. 2500 N
long-term	max. 1500 N
Max. crush resistance acc. to IEC 60794-1-2, E3
short-term	max. 8000 N/dm
long-term	max. 4000 N/dm
Impact resistance acc. to IEC 60794-1-2, E4	3 Impacts, 1.5 Nm
Flexing test acc. IEC 60794-1-2 E8	(2000 cycles, D = 80 mm, F = 10 N, L (pulling path) = 1.5 m)
Weight	approx. 28.5 kg/km
Drag chain test	2 000 000 cycles

Thermal characteristics
Transport and storage	- 55 °C to + 85 °C
Installation	- 20 °C to + 60 °C
Operation	- 55 °C to + 85 °C

Chemical characteristics	Resistance to oil, petrol, acid and leach
	UV - resistant
Standardisation	IEC 60 794-2

Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser

Typ	Corning Ultra SMF-28^® 09/125µ OS2 Singlemode Faser
Maximale Dämpfung	Bei 1310 nm max. 0.32 dB/km Bei 1383 nm max. 0.32 dB/km Bei 1490 nm max. 0.21 dB/km Bei 1550 nm max. 0.18 dB/km Bei 1625 nm max. 0.20 dB/km
Dämpfung gegen Wellenlänge	Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust	Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm; Induzierte Dämpfung: ≤ 0.50 dB Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1625 nm; Induzierte Dämpfung: ≤ 1.5 dB Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1550 nm; Induzierte Dämpfung: ≤ 0.05 dB Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1625 nm; Induzierte Dämpfung: ≤ 0.30dB Mandrell Radius: 25mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310, 1550, 1625 nm; Induzierte Dämpfung: ≤ 0.01dB
Unterbrechungspunkt	Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf)	λccf ≤ 1260 nm
Modenfelddurchmesser	Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion	Bei 1550 nm = ≤ 18.0 [ps/(nmkm)] Bei 1625 nm = ≤ 22.0 [ps/(nmkm)]
	Dispersions Null-Wellenlänge (λ₀): 1304 nm ≤ λ₀ ≤ 1324 nm Dispersions Null-Neigung (S₀): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD)	PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km

Maßangaben
Faser Ring	≥ 4.0 m Krümmungsradius
Manteldurchmesser	125.0 ± 0.7 µm
Kern-Mantel Toleranz	≤ 0.5 µm
Mantel Unrundheit	≤ 0.7%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.05
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C bis zu 98% RH	≤ 0.05
Eintauchen in Wasser	23°C ± 2°C	≤ 0.05
Wärmealterung	85°C ± 2°C	≤ 0.05
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge	Faserlängen bis zu 63.0 km/Spule verfügbar.

Performance Charakterisierungen
Kerndurchmesser	8.2 µm
Numerische Apertur	0.14
Effektiver Gruppen-Brechungsindex	1310 nm: 1.4676 1550 nm: 1.4682
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite)	1310 nm: -77 dB 1550 nm: -82 dB

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - Mil-Tac Kabel
Kategorie	LWL Kabel
Medienobjekte
Fasertyp	09/125 µm OS2
Faseranzahl	4
