LWL Innenkabel 24G50/125µ OM5, LSOH

Artikelnummer
L-IBH24G50-MPO-5-LG
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage
Zur Wunschliste hinzufügen

Anwendung

  • Patchkabel für Rechenzentren
  • Passend für 12 und 24 Faser MPO/MTP® Steckverbinder
  • Passend für Einfasersteckverbinder als tMD - tde Micro Distribution Kabel

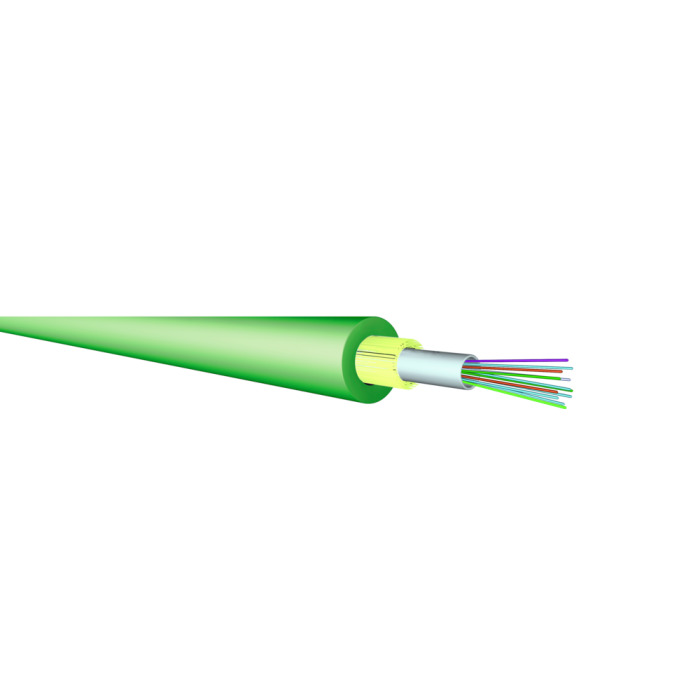

main product photo
Bündelader
Bündelader ungefüllt (FRNC)
Wandstärke PVC-Röhrchen 0.35 mm – 0.40 mm
Außendurchmesser  2.6 mm mit 24 LWL-Fasern
Farbe grün
Farbcode Fasern (1-12) rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa
Farbcode Fasern (13-24) rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, transparent, orange, rosa (jeweils mit schwarzer Ringsignierung, ausgenommen transparent)
Zugentlastungselemente
Zugentlastungselemente Aramid
Stützelemente Glasfaserverstärkter Kunststoff (GFK)
Außenmantel
Außenmantel Halogenfreies und flammwidriges Material (FRNC)
Nennwandstärke ca. 0.4 mm
Außendurchmesser ca. 3.8 mm
Farbe lime green
Inkjet - Aufdruck (schwarz) t d e – IVH24G50–MPO-OM5 LSZH (F.RoHS)
Mechanische Eigenschaften
Min. Biegeradius fest verlegt (statisch) nach IEC 60794-1-2 E11A 10 x Außendurchmesser
Min. Biegeradius bei Montage (dynamisch) mit zusätzlicher Zugbelastung nach IEC 60794-1-2 E6 15 x Außendurchmesser
Max. Zugkraft nach IEC 60794-1-2 E1, kurzzeitig 300 N
Max. Querdruckfestigkeit nach IEC 60794-1-2 E3, langzeitig 150 N/dm
Max. Querdruckfestigkeit nach IEC 60794-1-2 E3, kurzzeitig 1500 N/dm
Schlagfestigkeit nach IEC 60794-1-2 E4 3 Schläge, 1.5 Nm, R = 300 mm
Kabelgewicht 20.0 kg/km
Thermische Eigenschaften
Transport und Lagerung -40°C bis +80°C
Verlegung -20°C bis +50°C
Im Betrieb nach IEC 60794-1-2 F1 -40°C bis +80°C
Brandverhalten
Flammwidrigkeit gemäß IEC 60332-1-2
Rauchdichte gemäß IEC 61034
Halogenfreiheit gemäß IEC 60754-1
Azidität der Brandgase gemäß IEC 60754-2
Brandlast 0.26 MJ/m
Chemische Eigenschaften Keine Beständigkeit gegen Öl, Benzin, Säuren und Laugen
Normung IEC 60794-2

Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser

Typ Corning ClearCurve® 50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform)
Kerndurchmesser 50 μm +/- 2.5 μm
Manteldurchmesser 125 μm +/- 1 μ
Geometrische Eigenschaften
Kern Unrundheit < 5 %
Mantel Unrundheit < 1 %
Kern-Mantel Toleranz < 1.5 μm
Mantel- Beschichtungstoleranz < 12 μm
Screen Test ≥ 0.7 GPa (100 kpsi)
Übertragungseigenschaften
Dämpfung, max. 850 nm (Faser im Kabel) 2.5 dB/km
Dämpfung, max. 953 nm (Faser im Kabel) 1.8 dB/km
Dämpfung, max. 1300 nm (Faser im Kabel) 0.7 dB/km
Dämpfung, max. 850 nm (Faser) 2.34 dB/km
Dämpfung, max. 953 nm (Faser) 1.7 dB/km
Dämpfung, max. 1300 nm (Faser) 0.64 dB/km
Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm ≤ 0.5 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm ≤ 0.5 dB (bei  1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm ≤ 0.1 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm ≤ 0.3 dB (bei 1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm ≤ 0.3 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm ≤ 0.5 dB (bei 1300 nm)
Bandbreite (OFL), min. 850 nm 3500 MHz x km
Bandbreite (OFL), min. 953 nm 1850 MHz x km
Bandbreite (OFL), min. 1300 nm 500 MHz x km
Effective modal Bandwidth-length product min. 850 nm 4700 MHz x km
Effective modal Bandwidth-length product min. 953 nm 2470 MHz x km
Numerische Apertur 0.200 +/- 0.015
Effektiver Gruppen-Brechungsindex 850 nm 1.482
Effektiver Gruppen-Brechungsindex 1300 nm 1.477

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - Standard LWL Kabelmeterware
Kategorie LWL Kabel
Medienobjekte
Kabeltyp LWL Innenkabel
Fasertyp 50/125 µm OM5
Faseranzahl 24
