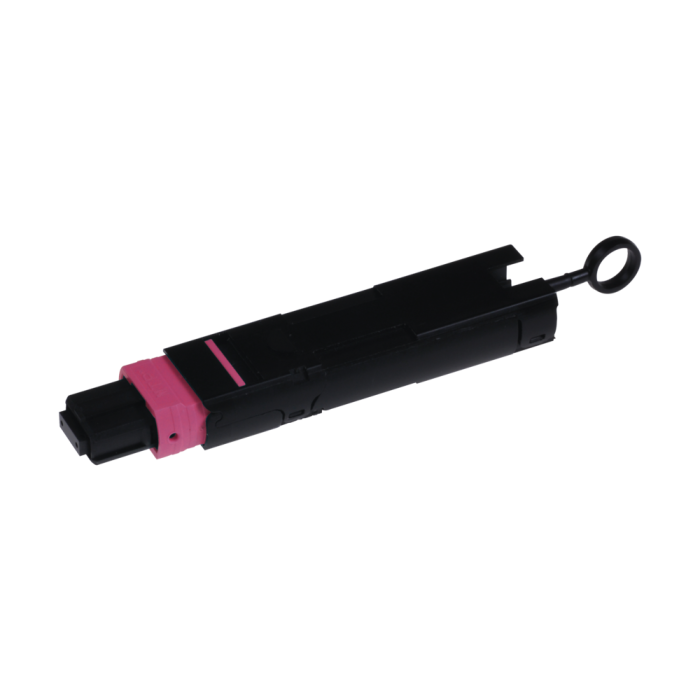

LWL Loopback Steckverbinder MPO/MTP® ohne Pins 50/125µ OM4

Artikelnummer
L-MP50-4-LOOP
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

Loopback Steckverbinder werden in erster Linie zum testen von LWL Verbindungen in Netzwerken oder Geräten genutzt. Dabei werden innerhalb des Loopback Steckverbinders mittels der Rückschleife die Verbindungen der TX (Sender) Paare an die RX (Empfänger) Paare weitergeleitet. Auf diese Weise entsteht ein vollständiger Link der es erlaubt die optische Performance von Komponenten oder Verbindungen in einem Netzwerk über eine oder mehrere Schnittstellen auszuwerten.

QSFP Loopback Steckverbinder zeichnen sich durch einen MPO/MTP® Steckverbinder ohne Pins aus, der an jeden MPO/MTP® Adapter oder Geräteanschluss verbunden werden kann. Der QSFP Loopback kann ebenso direkt an ein QSFP Transceiver angeschlossen werden. Für Multimode Anwendungen ist eine Variante verfügbar, die längere Verbindungen in einem Netzwerk mit bis zu 5dB Dämpfung simuliert.

Sowohl eine Standardbelegung als auch eine Belegung nach Kundenwunsch ermöglichen es individuell auf Netzwerke einzugehen. Das kleine und kompakte Design erlaubt es mehrere Loopback Steckverbinder nebeneinander anzuschließen und ist somit ideal für Verteiler dessen Frontplatte mit mehreren LWL Komponenten bestückt ist.

MPO/MTP® Loopback Steckverbinder ermöglich das Testen von Geräten wie CXP, QSFP, CFP und anderen Links, die auf MPO Technik basieren. Verfügbar als MPO/MTP® 12er und 24er Variante.

  • Kompakte Größe
  • Leichte Bedienbarkeit durch einfaches einstecken (Plug-In)
  • Netwerkdiagnose & Test
  • Optional als 12 oder 24 Faser MPO mit und ohne Pins erhältlich

LWL Steckverbinder MPO/MTP® ohne Pins tde Klasse B für 50/125µ OM4 Faser

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Stecker
Stecker MPO/MTP® Female Push Pull Verriegelung (Magenta)
Ferrule 12 Faser MM Elite® Ferrule, PPS
Tüllenfarbe Schwarz
Hersteller tde/US Conec
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM4

MPO/MTP®

850 nm

≤ 0.12 dB

0.25 dB 35 dB

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme LWL Komponenten
Kategorie LWL MPO/MTP® Premium
Medienobjekte
Steckertyp (Seite 1) MPO/MTP® Female
Fasertyp 50/125 µm OM4
Typ MPO
