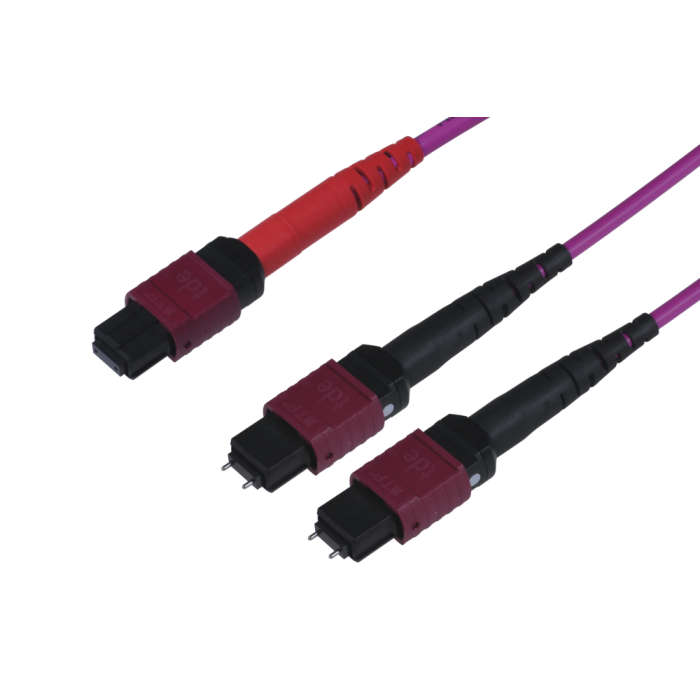

LWL Mini Fanout MPO24 Female/ 2x MPO12 Male 24G50/125µ OM4 100GbE, Typ A, Länge: xxx

Artikelnummer

P-M2/MPP50I24G4Axxx

Lieferzeit

5-10 Werktage

LWL Mini Fanout MPO24 Female/ 2x MPO12 Male 24G50/125µ OM4 100GbE, Typ A, Länge: xxx

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP^®Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Kabel	Rundkabel 3.6 mm Durchmesser, Bündeladerkonstruktion, FRNC, Magenta
Stecker	MPO/MTP^®Female/Male Push Pull Verriegelung (magenta)
Belegung	Methode A
Tests	Interferometermessung, Einfüge- und Rückflussdämpfungsmessung und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

xxx - steht für die Länge in m

LWL Steckverbinder MPO/MTP®24 ohne Pins tde Klasse B für 50/125µ OM4 Faser

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Stecker
Stecker	MPO/MTP^® Female Push Pull Verriegelung (magenta)
Ferrule	24 Fiber MM Elite^® ferrule, PPS
Tüllenfarbe	Rot
Temperaturbereich	-40°C bis +75°C
Hersteller	tde/US Conec

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM4	MPO/MTP^®	850 nm	≤ 0.12 dB	0.25 dB	35 dB

LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM4 Faser

Stecker
Stecker	MPO/MTP^® Male Push Pull Verriegelung mit Elite Pins (magenta)
Ferrule	12 Faser MM Elite^® Ferrule, PPS
Tüllenfarbe	Schwarz
Hersteller	tde/US Conec

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM4	MPO/MTP^®	850 nm	≤ 0.12 dB	0.25 dB	35 dB

LWL Aufteiler Crimpversion, 2x 3mm Elemente für MPO, SM oder MM

Länge Aufteiler	40 mm
Max. Ø Aufteiler	10 mm
Parallele Stecker	2

LWL Kabel

Standards	EN 50173-5
	IEC 60794-2-20
	ISO/IEC 24764

Kabelaufbau
Typ	IVH24G50-OM4
Faser	24 gebufferte Fasern 242 μm, angeordnet in 2 Gruppen von jeweils 12 Fasern, geschützt durch die Führung in einem PVC Röhrchen mit einer Wandstärke von mind. 0.25mm
Faserfarben	Gemäß TIA/EIA 598-C auch übereinstimmend mit IEC 60304: 1-12: Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violet, pink und aqua
	13-24: Blau, orange, grün, braun, grau, weiß, rot, transparent, gelb, violet, pink und aqua (mit zus. Ringmarkierung)
Zugentlastung	Aramid Garn
Mantel	Halogenfrei, flammwidrig und thermoplastisch gemäß EN 50290-2-27, UV stabilisiert
Mantelfarbe	Magenta, RAL 4003

Brandschutz
IEC 60332-1-2	Bestanden
IEC 60332-2-2	Bestanden
IEC 60754-1	Keine Halogene
IEC 60754-2	Keine Säurebestandteile
IEC 61034-2	Keine Rauchentwicklung

Brandlast
200 MJ/km	0.5 KWh/m

Physikalische Eigenschaften gemäß IEC60974-1-2
Abmessungen	ø3.6 mm +0.1 mm -0.3 mm
Durchmesser PVC-Röhrchen	2.0 ± 0.1 mm
Wandstärke PVC-Röhrchen	~0.254mm
Gewicht	11 kg/km
Zugfestigkeit (dynamisch)	220 N
Zugfestigkeit (permanent)	110 N
Druckfestigkeit	400 N
Schlagfestigkeit	4 Nm, R= 12.5 mm
Knickstelle	Keine Knickstelle
Min. Biegeradius	R = 20 mm
Temperaturbereich	Betrieb und Installation: -0°C bis 50°C Lagerung: -20°C bis 50°C

Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser

Typ	Corning ClearCurve^®50/125µ OM4 Multimode Faser
Optimierte Datenrate über Entfernung	40/100 Gb/s über 170 m* 10 Gb/s über 550 m 1 Gb/s über 1100 m
Normen	ISO/IEC 11801: Typ OM4 Faser IEC 60793-2-10: Typ A1a.3 Faser TIA/EIA: 492AAAD ITU: ITU G651.1
*	Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).

Optische Spezifikationen
Bandbreite	Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust	Mandrell Radius (mm): 37.5 / 15 / 7.5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5
Numerische Apertur	0.200 ± 0.015
*	Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s).
**	OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).

Maßangaben
Kerndurchmesser	50.0 ± 2.5 µm
Manteldurchmesser	125.0 ± 1.0 µm
Kern-Mantel Toleranz	≤ 1.5 µm
Mantel Unrundheit	≤ 1.0%
Kern Unrundheit	≤ 5.0%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.10
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C und 4% bis 98% RH	≤ 0.10
Eintauchen in Wasser	23°C ± 2°C	≤ 0.20
Wärmealterung	85°C ± 2°C	≤ 0.20
Hohe Luftfeuchtigkeit	85°C bei 85% RH	≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge	Faserlängen bis zu 17.6 km/Spule verfügbar.

Performance Charakterisierungen
Brechungsindex Differenz	1%
Effektiver Gruppen-Brechungsindex	850 nm: 1.480 1300 nm: 1.479
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion	Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)
