LWL Patchkabel DIN/ST tde 50/125µ OM2 Duplex LSOH Länge: xxxxx

Artikelnummer

L-DI/ST50Dxxxxx

Lieferzeit

5-10 Werktage

LWL Patchkabel DIN/ST tde 50/125µ OM2 Duplex LSOH Länge: xxxxx

Zum Ende der Bildergalerie springen

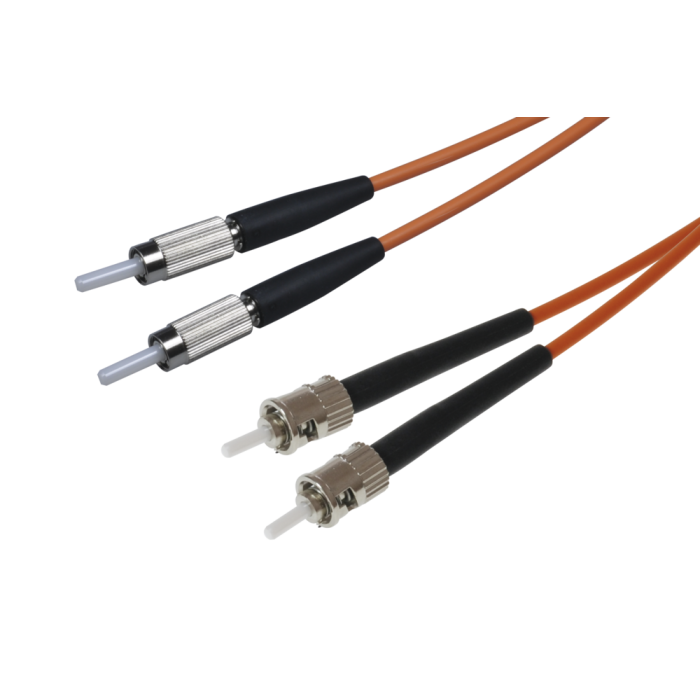

main product photo

Zum Anfang der Bildergalerie springen

LWL 2x DIN Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Typ	DIN
Ferrule	Keramik
Ferrul-Bohrung	126 µ
Stecker Farbe	Metall
Tüllen Farbe	Schwarz
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	DIN	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5/125μ OM1	DIN	850 nm	≤ 0.25 dB	0.45 dB

LWL 2x ST Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ	ST
Gehäuse	Metall
Ferrule	Keramik
Bohrung in der Ferrule	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	ST	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5µ/125µ OM1	ST	850 nm	≤ 0.25 dB	0.45 dB	30 dB

LWL Kabel

Flammwidrigkeit	IEC 60332-3
	IEC 60754
	IEC 61034-1
	IEC 61034-2

Kabelaufbau
Typ	IVH02G50 OM2
Festader	2x 900µ gebufferte Fasern (frei beweglich)
Fasertyp	MM-OM2, 50/125µ, Corning
Zugentlastung	Aramid Garn (frei beweglich)
Außenmantel	LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Orange, RAL 2003
Standardaufdruck	"t d e – IVH02G50-2.4 LSZH" und fortlaufende Meter-Markierung + Chargennummer

Physikalische Eigenschaften
Außendurchmesser Kabel	2x 2.4 ± 0.1 mm
Temperaturbereich	-20°C bis +70°C

Corning LWL 50/125µ OM2 Multimode Faser

Typ	Corning 50/125µ OM2 Multimode Faser
Hersteller	Corning

Optische Spezifikationen
Bandbreite	500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km
Numerische Apertur	0.200 ± 0.015

Abmessungen
Kerndurchmesser	50.0 ± 3.0 µm
Manteldurchmesser	125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität	≤ 3.0 µm
Mantelunrundheit	< 2.0%
Kernunrundheit	≤ 5.0%
Beschichtungsdurchmesser	245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität	< 12 µm

Umweltspezifikationen
Umwelttest	Testbedingung	Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.20
Temperatur-Feuchtigkeitszyklus	-10°C bis +85°C und 4% bis 98% RH	≤ 0.20
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Zugfestigkeitstest	Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge	Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich.

Charakteristische Eigenschaften
Differenz des Brechungsindex	2%
Effektiver Gruppen-Brechungsindex	850 nm: 1.490 1300 nm: 1.486
Korrosions-Faktor (Nd)	20
Abstreifkraft der Faserbeschichtung	Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion	Nulldispersionswellenlänge (λ₀): 1300 nm ≤ λ₀ ≤ 1320 nm Nulldispersionssteigung (S₀): ≤ 0.101 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Patchkabel Duplex Standard
Medienobjekte
Kabeltyp	LWL Patchkabel
Fasertyp	50/125 µm OM2
Faseranzahl	2
Typ	DIN, ST
