LWL Patchkabel FC PC/SC tde 9/125µ OS2 Simplex LSOH Länge: xxxxx

Artikelnummer

P-FC/SC09Sxxxxx

Lieferzeit

5-10 Werktage

LWL Patchkabel FC PC/SC tde 9/125µ OS2 Simplex LSOH Länge: xxxxx

Zum Ende der Bildergalerie springen

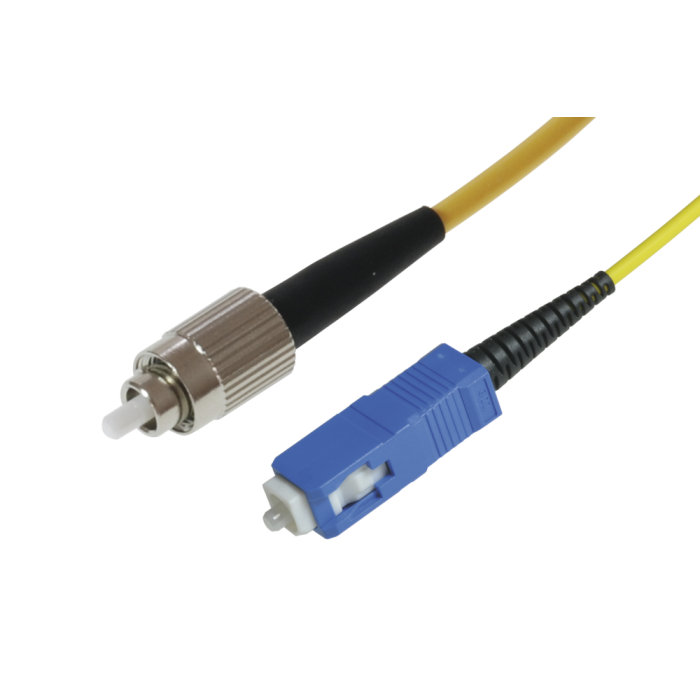

main product photo

Zum Anfang der Bildergalerie springen

LWL FC UPC Steckverbinder tde Klasse B für 09/125µ Faser

Stecker Typ	FC UPC
Gehäuse	Metall
Ferrule	Keramik, Axial gefedert
Ferrul-Bohrung	125.5 µ
Ferrul-Konzentrizität	≤ 0.6 µ
Steckzyklen	500
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
9/125µ	FC UPC	1550 nm	≤ 0.10 dB	0.25 dB	55 dB

LWL SC UPC Simplexsteckverbinder tde Klasse B für 09/125µ Faser

Stecker Typ	SC UPC Simplex
Gehäuse	Kunststoff, Blau
Ferrule	Keramik, Axial gefedert
Ferrul-Bohrung	125.5 µ
Ferrul-Konzentrizität	≤ 0.6 µ
Steckzyklen	500
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
9/125µ OS2	SC UPC	1550 nm	≤ 0.10 dB	0.25 dB	55 dB

LWL Kabel

Flammwidrigkeit	IEC 60332-3
	IEC 60754
	IEC 61034-1
	IEC 61034-2

Kabelaufbau
Typ	IVH01E9
Festader	1x 900µ gebufferte Faser (frei beweglich)
Fasertyp	9/125µ, Corning G.657.A1 Ultra
Zugentlastung	Aramid Garn (frei beweglich)
Außenmantel	LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Gelb, RAL 1021
Standardaufdruck	"t d e – I-V(ZN)H 1E G652.D / G657.A1 2,4mm" und fortlaufende Meter-Markierung + Chargennummer

Physikalische Eigenschaften
Außendurchmesser Kabel	2.4 ± 0.1 mm
Temperaturbereich	-20°C bis +70°C

Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser

Typ	Corning Ultra SMF-28^® 09/125µ OS2 Singlemode Faser
Maximale Dämpfung	Bei 1310 nm max. 0.32 dB/km Bei 1383 nm max. 0.32 dB/km Bei 1490 nm max. 0.21 dB/km Bei 1550 nm max. 0.18 dB/km Bei 1625 nm max. 0.20 dB/km
Dämpfung gegen Wellenlänge	Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust	Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm; Induzierte Dämpfung: ≤ 0.50 dB Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1625 nm; Induzierte Dämpfung: ≤ 1.5 dB Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1550 nm; Induzierte Dämpfung: ≤ 0.05 dB Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1625 nm; Induzierte Dämpfung: ≤ 0.30dB Mandrell Radius: 25mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310, 1550, 1625 nm; Induzierte Dämpfung: ≤ 0.01dB
Unterbrechungspunkt	Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf)	λccf ≤ 1260 nm
Modenfelddurchmesser	Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion	Bei 1550 nm = ≤ 18.0 [ps/(nmkm)] Bei 1625 nm = ≤ 22.0 [ps/(nmkm)]
	Dispersions Null-Wellenlänge (λ₀): 1304 nm ≤ λ₀ ≤ 1324 nm Dispersions Null-Neigung (S₀): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD)	PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km

Maßangaben
Faser Ring	≥ 4.0 m Krümmungsradius
Manteldurchmesser	125.0 ± 0.7 µm
Kern-Mantel Toleranz	≤ 0.5 µm
Mantel Unrundheit	≤ 0.7%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.05
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C bis zu 98% RH	≤ 0.05
Eintauchen in Wasser	23°C ± 2°C	≤ 0.05
Wärmealterung	85°C ± 2°C	≤ 0.05
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge	Faserlängen bis zu 63.0 km/Spule verfügbar.

Performance Charakterisierungen
Kerndurchmesser	8.2 µm
Numerische Apertur	0.14
Effektiver Gruppen-Brechungsindex	1310 nm: 1.4676 1550 nm: 1.4682
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite)	1310 nm: -77 dB 1550 nm: -82 dB

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Patchkabel Simplex Premium
Medienobjekte
Kabeltyp	LWL Patchkabel
Fasertyp	09/125 µm OS2
Faseranzahl	1
Typ	FC, SC
