LWL Patchkabel LC/LC tde 50/125µ OM3 Simplex LSOH Länge: xxxxx

Artikelnummer

L-LC/LC50S3-xxxxx

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

Kabellänge

Einzughilfe

Beschriftung Seite 1 + 0,53 €

Maximal 100 Zeichen

Beschriftung Seite 2 + 0,53 €

Maximal 100 Zeichen

Beschriftung Beutel + 0,53 €

Maximal 100 Zeichen

Anzahl

LWL Patchkabel LC/LC tde 50/125µ OM3 Simplex LSOH Länge: xxxxx

Zum Ende der Bildergalerie springen

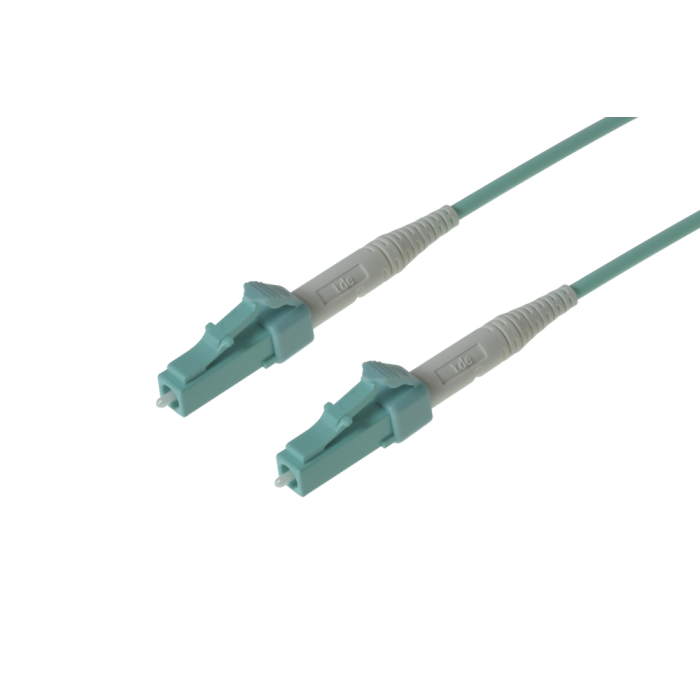

main product photo

Zum Anfang der Bildergalerie springen

LWL LC Simplexsteckverbinder tde Klasse C für 50/125µ OM3 Faser

Stecker Typ	LC Unibody Simplex
Gehäuse	Kunststoff, Türkis
Ferrule	Keramik, Axial Gefedert
Ferrul-Bohrung	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	100 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM3	LC	850 nm	≤ 0.25 dB	0.45 dB	30 dB

IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.

IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.

LWL Kabel

Flammwidrigkeit	IEC 60332-3
	IEC 60754
	IEC 61034-1
	IEC 61034-2

Kabelaufbau
Festader	1x 900µ gebufferte Faser (frei beweglich)
Fasertyp	MM-OM3, 50/125µ, Corning ClearCurve^®
Zugentlastung	Aramid Garn (frei beweglich)
Außenmantel	LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Aqua, RAL 6027
Standardaufdruck	"t d e – IVH01G50-OM3-2.4" und fortlaufende Meter-Markierung + Chargennummer

Physikalische Eigenschaften
Außendurchmesser Kabel	2.4 ± 0.1 mm
Temperaturbereich	-20°C bis +70°C

Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser

Typ	Corning ClearCurve^®50/125µ OM3 Multimode Faser
Optimierte Datenrate über Entfernung	40/100 Gb/s über 140 m* 10 Gb/s über 300 m 1 Gb/s über 1000 m
Normen	ISO/IEC 11801: Typ OM3 Faser IEC 60793-2-10: Type A1a.2 Faser TIA/EIA: 492AAAC-B TIU: ITU G651.1
*	Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).

Optische Spezifikationen
Bandbreite	Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust	Mandrell Radius (mm): 37.5 / 15 / 7,5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5
Numerische Apertur	0.200 ± 0.015
*	Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s).
**	OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).

Maßangaben
Kerndurchmesser	50.0 ± 2.5 µm
Manteldurchmesser	125.0 ± 1.0 µm
Kern-Mantel Toleranz	≤ 1.5 µm
Mantel Unrundheit	≤ 1.0%
Kern Unrundheit	≤ 5.0%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.10
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C und 4% bis 98% RH	≤ 0.10
Eintauchen in Wasser	23°C ± 2°C	≤ 0.20
Wärmealterung	85°C ± 2°C	≤ 0.20
Hohe Luftfeuchtigkeit	85°C bei 85% RH	≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge	Faserlängen bis zu 17.6 km/Spule verfügbar.

Performance Charakterisierungen
Brechungsindex Differenz	1%
Effektiver Gruppen-Brechungsindex	850 nm: 1.480 1300 nm: 1.479
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion	Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Patchkabel Simplex Standard
Medienobjekte
Steckertyp (Seite 1)	LC Simplex
Kabeltyp	LWL Patchkabel
Kabelfarbe	Aqua
Fasertyp	50/125 µm OM3
Faseranzahl	1
Typ	LC
