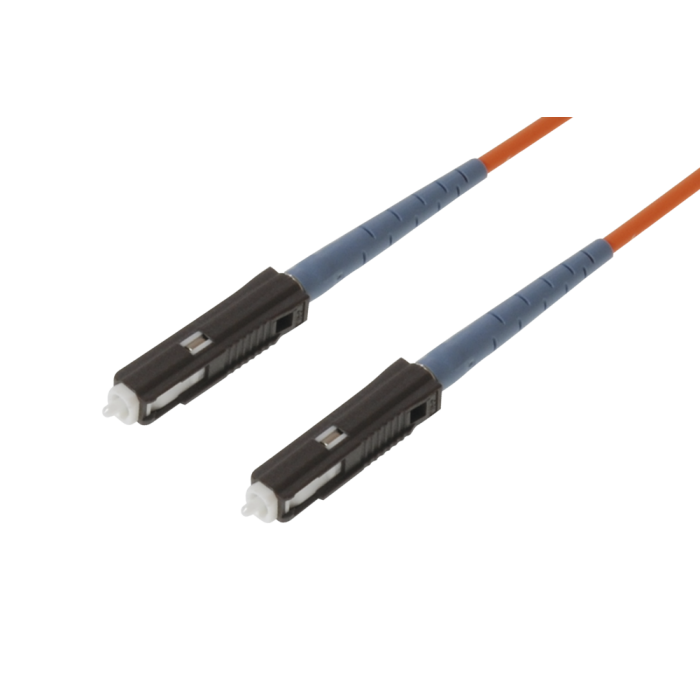

LWL Patchkabel MU/MU tde 50/125µ OM2 Simplex Mini LSOH Länge: xxxxx
Artikelnummer
L-MU/MU50S-Mxxxxx
LWL Patchkabel MU/MU tde 50/125µ OM2 Simplex Mini LSOH Länge: xxxxx
LWL MU Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
| Typ | MU |
| Ferrule | Keramik |
| Bohrung in der Ferrule | 126 µ |
| Stecker Farbe | Schwarz |
| Tüllen Farbe | Blau |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM2 | MU | 850 nm | ≤ 0.25 dB | 0.45 dB |
30 dB |
| 62.5/125µ OM1 | MU | 850 nm | ≤ 0.25 dB | 0.45 dB |
LWL Kabel
| Flammwidrigkeit | IEC 60332-3 |
| IEC 60754 | |
| IEC 61034-1 | |
| IEC 61034-2 |
| Festader | 1 gebufferte Faser 900µ, leicht absetzbar (frei beweglich) |
| Fasertyp | MM-OM2, 50/125µ, Corning |
| Zugentlastung | Aramid Garn (frei beweglich) |
| Außenmantel | LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig) |
| Mantelfarbe | Orange, RAL 2003 |
| Standardaufdruck | "t d e – IVH01G50/125-1.8" und fortlaufende Meter-Markierung + Chargennummer |
| Außendurchmesser Kabel |
1.8 ± 0.1 mm
|
| Gewicht | 6.0 kg/km |
| Zugfestigkeit im Einsatz | 105 N |
| Biegeradius | 10 x Außendurchmesser |
| Temperaturbereich (Betrieb) |
-5°C bis +60°C |
Corning LWL 50/125µ OM2 Multimode Faser
| Typ | Corning 50/125µ OM2 Multimode Faser |
| Hersteller | Corning |
| Bandbreite | 500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km |
| Numerische Apertur | 0.200 ± 0.015 |
| Kerndurchmesser | 50.0 ± 3.0 µm |
| Manteldurchmesser | 125.0 ± 2.0 µm |
| Kern-/Mantel-Konzentrizität | ≤ 3.0 µm |
| Mantelunrundheit | < 2.0% |
| Kernunrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 245 ± 5 µm |
| Beschichtungs-/Mantel-Konzentrizität | < 12 µm |
| Umwelttest | Testbedingung | Induzierte Dämpfung 850 nm und 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.20 |
| Temperatur-Feuchtigkeitszyklus | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.20 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Zugfestigkeitstest | Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt. |
| Länge | Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich. |
| Differenz des Brechungsindex | 2% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.490 1300 nm: 1.486 |
| Korrosions-Faktor (Nd) | 20 |
| Abstreifkraft der Faserbeschichtung | Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs) |
| Chromatische Dispersion | Nulldispersionswellenlänge (λ0): 1300 nm ≤ λ0 ≤ 1320 nm Nulldispersionssteigung (S0): ≤ 0.101 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - LWL Konfektion |
| Kategorie | LWL Patchkabel Simplex Standard |
| Medienobjekte | |
| Kabeltyp | LWL Patchkabel |
| Fasertyp | 50/125 µm OM2 |
| Faseranzahl | 1 |
| Typ | MU |
