LWL Patchkabel MU/SC tde 62,5/125µ OM1 Simplex Mini LSOH Länge: xxxxx

Artikelnummer

L-MU/SC62S-Mxxxxx

Lieferzeit

5-10 Werktage

LWL Patchkabel MU/SC tde 62,5/125µ OM1 Simplex Mini LSOH Länge: xxxxx

Zum Ende der Bildergalerie springen

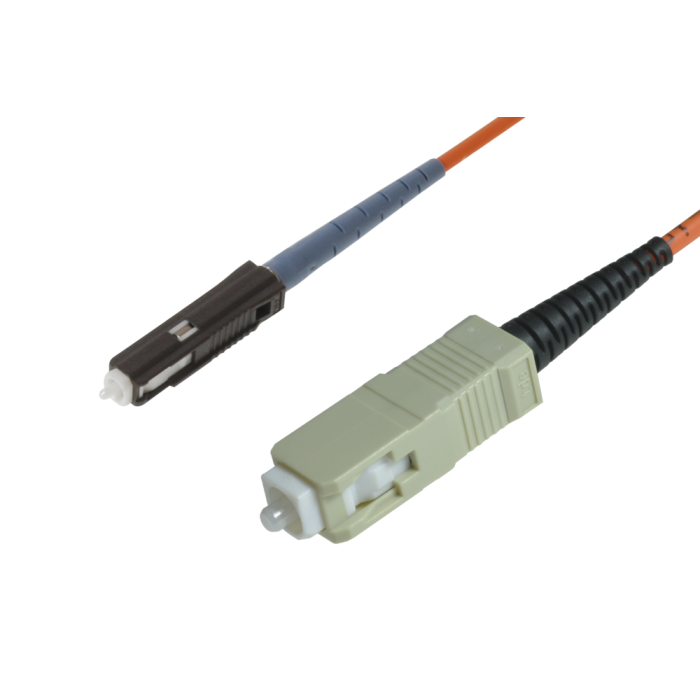

main product photo

Zum Anfang der Bildergalerie springen

LWL MU Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Typ	MU
Ferrule	Keramik
Bohrung in der Ferrule	126 µ
Stecker Farbe	Schwarz
Tüllen Farbe	Blau
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	MU	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5/125µ OM1	MU	850 nm	≤ 0.25 dB	0.45 dB

LWL SC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ	SC Simplex
Gehäuse	Kunststoff, Beige
Ferrule	Keramik, Axial gefedert
Bohrung in der Ferrule	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	SC	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5/125µ OM1	SC	850 nm	≤ 0.25 dB	0.45 dB

LWL Kabel

Flammwidrigkeit	IEC 60332-3
	IEC 60754
	IEC 61034-1
	IEC 61034-2

Kabelaufbau
Festader	1 gebufferte Faser 900µ, leicht absetzbar (frei beweglich)
Fasertyp	MM-OM1, 62.5/125µ, Corning
Zugentlastung	Aramid Garn (frei beweglich)
Außenmantel	LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Orange, RAL 2003
Standardaufdruck	"t d e – IVH01G62/125-1.8" und fortlaufende Meter-Markierung + Chargennummer

Physikalische Eigenschaften
Außendurchmesser Kabel	1.8 ± 0.1 mm
Gewicht	6.0 kg/km
Zugfestigkeit im Einsatz	105 N
Biegeradius	10 x Außendurchmesser
Temperaturbereich (Betrieb)	-5°C bis +60°C

Corning LWL 62,5/125µ OM1 Multimode Faser

Typ	Corning 62.5/125µ OM1 Multimode Faser
Hersteller	Corning

Optische Spezifikationen
Bandbreite	160/200 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 3.0 dB/km Bei 1300 nm max. ≤ 0.7 dB/km
Numerische Apertur	0.275 ± 0.015

Abmessungen
Kerndurchmesser	62.5 ± 3.0 µm
Manteldurchmesser	125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität	≤ 3.0 µm
Mantelunrundheit	< 2.0%
Kernunrundheit	≤ 5.0%
Beschichtungsdurchmesser	245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität	< 12 µm

Umweltspezifikationen
Umwelttest	Testbedingung	Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.20
Temperatur-Feuchtigkeitszyklus	-10°C bis +85°C und 4% bis 98% RH	≤ 0.20
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Zugfestigkeitstest	Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge	Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich.

Charakteristische Eigenschaften
Differenz des Brechungsindex	2%
Effektiver Gruppen-Brechungsindex	850 nm: 1.496 1300 nm: 1.491
Korrosions-Faktor (Nd)	20
Abstreifkraft der Faserbeschichtung	Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion	Nulldispersionswellenlänge (λ₀): 1332 nm ≤ λ₀ ≤ 1354 nm Nulldispersionssteigung (S₀): ≤ 0.097 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Patchkabel Simplex Standard
Medienobjekte
Kabeltyp	LWL Innenkabel
Fasertyp	62,5/125 µm OM1
Faseranzahl	1
Typ	MU, SC
