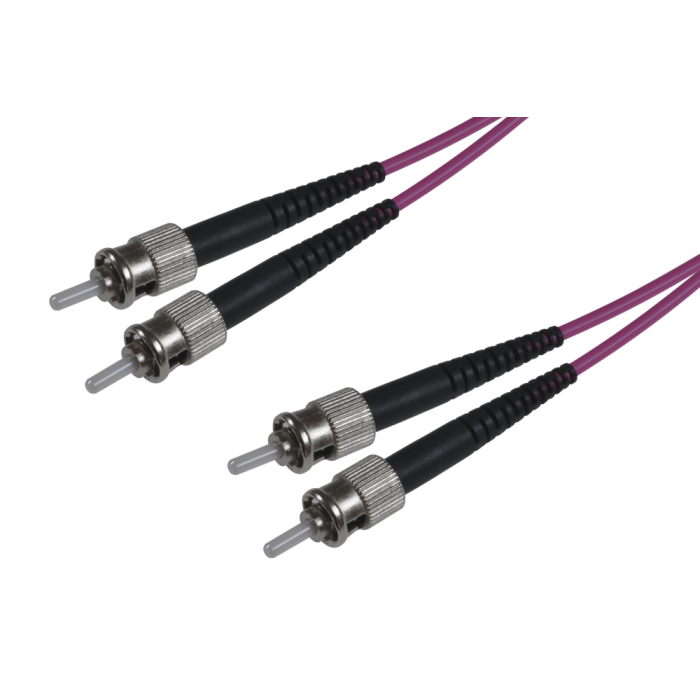

LWL Patchkabel ST/ST tde 50/125µ OM4 Duplex LSOH Länge: xxxxx

Artikelnummer
P-ST/ST50D4-xxxx
Lieferzeit
5-10 Werktage
LWL Patchkabel ST/ST tde 50/125µ OM4 Duplex LSOH Länge: xxxxx

LWL 2x ST Steckverbinder tde Klasse B für 50/125µ OM4 Faser

Stecker Typ ST
Gehäuse Metall
Ferrule Keramik, Axial gefedert
Ferrul-Bohrung 126 µ
Steckzyklen 1.000
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 150 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM4 ST 850 nm ≤ 0.10 dB 0.30 dB 35 dB

LWL Kabel

Flammwidrigkeit IEC 60332-3
  IEC 60754
  IEC 61034-1
  IEC 61034-2
Kabelaufbau
Typ IVH02G50 OM4
Festader 2x 900µ gebufferte Fasern (frei beweglich)
Fasertyp MM-OM4, 50/125µ, Corning ClearCurve
Zugentlastung Aramid Garn (frei beweglich)
Außenmantel LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe Magenta, RAL 4003
Standardaufdruck "t d e – IVH02G50-OM4-2.4 LSZH" und fortlaufende Meter-Markierung + Chargennummer
Physikalische Eigenschaften
Außendurchmesser Kabel 2x 2.4 ± 0.1 mm
Temperaturbereich -20°C bis +70°C

Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser

Typ Corning ClearCurve® 50/125µ OM4 Multimode Faser
Optimierte Datenrate über Entfernung 40/100 Gb/s über 170 m*
10 Gb/s über 550 m
1 Gb/s über 1100 m
Normen ISO/IEC 11801: Typ OM4 Faser
IEC 60793-2-10: Typ A1a.3 Faser
TIA/EIA: 492AAAD
ITU: ITU G651.1
* Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).
Optische Spezifikationen
Bandbreite Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm
Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 2.3 dB/km
Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust
Mandrell Radius (mm): 37.5 / 15 / 7.5
Anzahl der Umdrehungen: 100 / 2 / 2
Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2
Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5
Numerische Apertur 0.200 ± 0.015
* Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s).
** OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).
Maßangaben
Kerndurchmesser 50.0 ± 2.5 µm
Manteldurchmesser 125.0 ± 1.0 µm
Kern-Mantel Toleranz ≤ 1.5 µm
Mantel Unrundheit ≤ 1.0%
Kern Unrundheit ≤ 5.0%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.10
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C und 4% bis 98% RH ≤ 0.10
Eintauchen in Wasser 23°C ± 2°C ≤ 0.20
Wärmealterung 85°C ± 2°C ≤ 0.20
Hohe Luftfeuchtigkeit 85°C bei 85% RH ≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge Faserlängen bis zu 17.6 km/Spule verfügbar.
Performance Charakterisierungen
Brechungsindex Differenz 1%
Effektiver Gruppen-Brechungsindex 850 nm: 1.480
1300 nm: 1.479
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (2.7N)
Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm
Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - LWL Konfektion
Kategorie LWL Patchkabel Duplex Premium
Medienobjekte
Kabeltyp LWL Patchkabel
Fasertyp 50/125 µm OM4
Faseranzahl 2
Typ ST
