LWL Patchkabel ST/ST tde 62,5/125µ OM1 Simplex LSOH Länge: xxxxx

Artikelnummer
L-ST/ST62Sxxxxx
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

Maximal 100 Zeichen

Maximal 100 Zeichen

Maximal 100 Zeichen

Zur Wunschliste hinzufügen
LWL Patchkabel ST/ST tde 62,5/125µ OM1 Simplex LSOH Länge: xxxxx

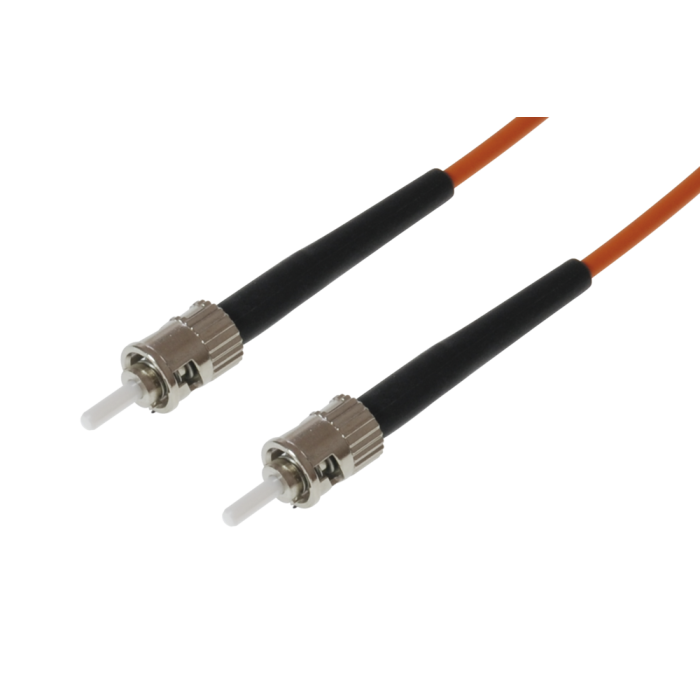

main product photo

LWL ST Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ ST
Gehäuse Metall
Ferrule Keramik
Bohrung in der Ferrule 126 µ
Steckzyklen 1.000
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 150 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM2 ST 850 nm

≤ 0.25 dB

 0.45 dB 30 dB
62.5µ/125µ OM1 ST 850 nm

≤ 0.25 dB

 0.45 dB

LWL Kabel

Flammwidrigkeit IEC 60332-3
  IEC 60754
  IEC 61034-1
  IEC 61034-2
Kabelaufbau
Festader 1x 900µ gebufferte Faser (frei beweglich)
Fasertyp MM-OM1, 62.5/125µ, Corning
Zugentlastung Aramid Garn (frei beweglich)
Außenmantel LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe Orange, RAL 2003
Standardaufdruck "t d e – IVH01G62/125-2.4" und fortlaufende Meter-Markierung + Chargennummer
Physikalische Eigenschaften
Außendurchmesser Kabel
2.4 ± 0.1 mm
Temperaturbereich -20°C bis +70°C

Corning LWL 62,5/125µ OM1 Multimode Faser

Typ Corning 62.5/125µ OM1 Multimode Faser
Hersteller Corning
Optische Spezifikationen
Bandbreite 160/200 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 3.0 dB/km
Bei 1300 nm max. ≤ 0.7 dB/km
Numerische Apertur 0.275 ± 0.015
Abmessungen
Kerndurchmesser 62.5 ± 3.0 µm
Manteldurchmesser 125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität ≤ 3.0 µm
Mantelunrundheit < 2.0%
Kernunrundheit ≤ 5.0%
Beschichtungsdurchmesser 245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität < 12 µm
Umweltspezifikationen
UmwelttestTestbedingungInduzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.20
Temperatur-Feuchtigkeitszyklus -10°C bis +85°C und 4% bis 98% RH ≤ 0.20
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Zugfestigkeitstest Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich.
Charakteristische Eigenschaften
Differenz des Brechungsindex 2%
Effektiver Gruppen-Brechungsindex 850 nm: 1.496
1300 nm: 1.491
Korrosions-Faktor (Nd) 20
Abstreifkraft der Faserbeschichtung Trocken: 2.7N (0.6 lbs)
Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion Nulldispersionswellenlänge (λ0): 1332 nm ≤ λ0 ≤ 1354 nm
Nulldispersionssteigung (S0): ≤ 0.097 ps/(nm²*km)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - LWL Konfektion
Kategorie LWL Patchkabel Simplex Standard
Medienobjekte
Kabeltyp LWL Patchkabel
Fasertyp 62,5/125 µm OM1
Faseranzahl 1
Typ ST
