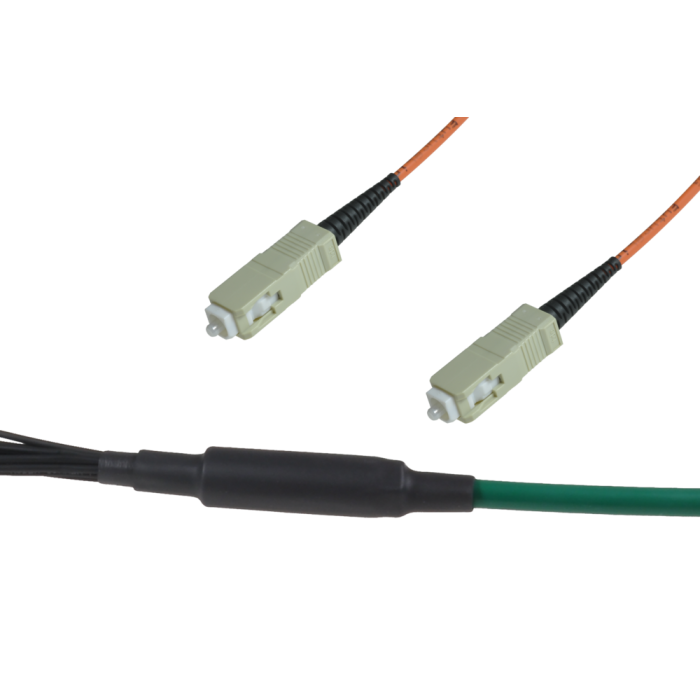

LWL Universalkabel 12x SC/12x SC 12G50/125µ OM2 LSHF, Länge: xxxx
Artikelnummer
L-SC/SC50B12Gxxxx
LWL Universalkabel 12x SC/12x SC 12G50/125µ OM2 LSHF, Länge: xxxx
LWL SC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
Stecker Typ
SC Simplex
Gehäuse
Kunststoff, Beige
Ferrule
Keramik, Axial gefedert
Bohrung in der Ferrule
126 µ
Steckzyklen
1.000
Betriebstemperatur
-40°C bis +75°C
Zugentlastung bis
150 N
Hersteller
tde
Optische Performance
Faser Typ Wellenlänge Einfügedämpfung typ. Einfügedämpfung max. Rückflussdämpfung min.
50/125µ OM2
SC
850 nm
≤ 0.25 dB
0.45 dB
30 dB
62.5/125µ OM1
SC
850 nm
≤ 0.25 dB
0.45 dB
LWL Aufteiler für Universalkabel, 6-12x 2mm Elemente für 1 Faserstecker
Länge Aufteiler
50 mm
Ø Aufteiler
16 mm
Ø Peitsche
1.7 - 2 mm
Peitschenlänge
78 ± 5 cm (nicht gestuft)
LWL Kabel Mechanische Eigenschaften
Temperaturbereich
Lagerung -25 bis +70°C, IEC 60794-1-22 F1
Einzug -10 bis +50°C
Betrieb -25 bis +60°C
Zugfestigkeit
IEC 60794-1-21 E1
Querdruck
IEC 60794-1-21 E3
Schlag
IEC 60794-1-21 E4
Wiederholte Biegung
IEC 60794-1-21 E6
Torsion
IEC 60794-1-21 E7
Kabelbiegung
IEC 60794-1-21 E11
Längswasserdichtigkeit
IEC 60794-1-22 F5
Allgemeine Eigenschaften
Mantelfarbe
grün, ähnlich RAL 6016
Halogenfreiheit, Korrosivität
IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2
Flammwidrigkeit
IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
Brandfortleitung
IEC 60332-3-24, EN 50266-2-4, VDE 0482-266-2-4
Rauchgasdichte
IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
Brandverhalten (Euroklassen)
EN 13501-6: Dca -s2,d1,a1
Kabeltyp
Universal U-DQ(ZN)BH für innen und außen Anwendungen
metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C
Fasertyp
Corning G50/125 OM2
Faserzahl
12
Bündeladern
1
ø über Mantel
7.6 mm
Gewicht
67 kg/km
Biegeradius
115 mm
Zugkraft kurzzeitig
3.000 N
Zugkraft dauernd
1.000 N
Querdruck kurzzeitig
5.000 N
Querdruck dauernd
3.000 N
Brandlast
275 kWh/km
990 MJ/km
Längentoleranzen (vorkonfektioniert mit Steckern)
Toleranzen bei Längen bis 40m
± 100 cm
Toleranzen bei Längen bis 100m
± 100 cm
Toleranzen bei Längen ab 100m
± 2%
LWL biegeoptimierte G50/125/250 OM2 Faser Optische Eigenschaften
Dämpfung typisch (verkabelt)
850 nm: 2.5 / 1300 nm: 0.5 dB/km
Dämpfung maximal (verkabelt)
850 nm: 2.7 / 1300 nm: 0.7 dB/km
OFL-Bandbreite gemäß TIA/EIA 455-204 und IEC 60793-1-41
850 nm: 700 / 1300 nm: 500 MHz x km
High-Performance EMB-Bandbreite gemäß TIA/EIA 455-220A und IEC 60793-1-49
850 nm: 850 MHz x km
Brechzahlindex
850 nm: 1.480 / 1300 nm: 1.479
Technische Eigenschaften
Biegeradius
Windungen
Max. induzierte Biegedämpfung
37.5 mm
100
850 nm: ≤ 0.05 / 1300 nm: ≤ 0.15 dB/km
15 mm
2
850 nm: ≤ 0.1 / 1300 nm: ≤ 0.3 dB/km
7.5 mm
2
850 nm: ≤ 0.2 / 1300 nm: ≤ 0.5 dB/km
Geometrische und Mechanische Eigenschaften
Numerische Apertur
0.200 +/- 0.015
Kern Ø
50.0 +/- 2.5 µm
Maximale Unrundheit des Kerns
5 %
Glasmantel Ø
125.0 +/- 1.0 µm
Maximale Unrundheit des Glasmantels
1.0 %
Maximale Kern-/Mantel-Konzentrizität
1.5 µm
Maximale Coating-Konzentrizitätsabweichung
12 µm
Coating Ø
242 +/- 5 µm
Prüflast
100 kpsi
Mehr Informationen
Lieferzeit
5-10 Werktage
Hersteller
tde
Systeme
tde - LWL Konfektion
Medienobjekte
Kabeltyp
LWL Universalkabel
Fasertyp
50/125 µm OM2
Faseranzahl
12
Typ
SC
