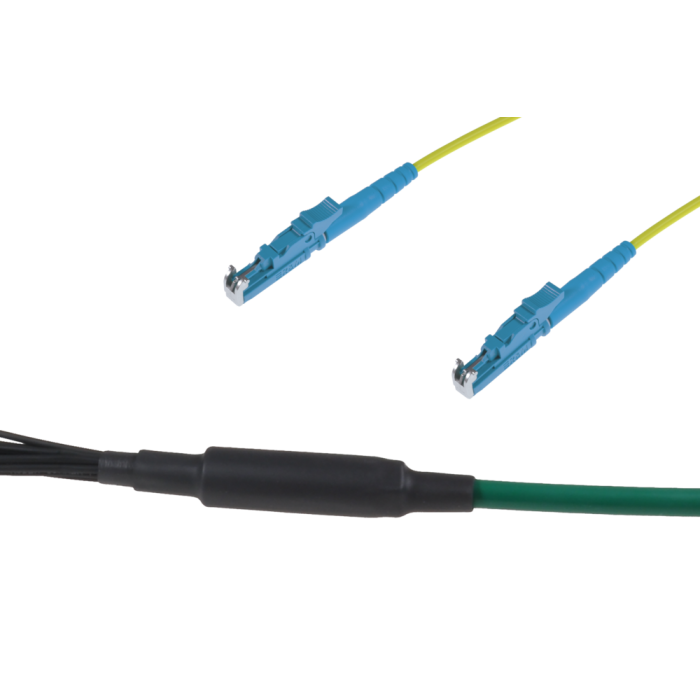

LWL Universalkabel 24x E2000/24x E2000 24E9/125µ OS2 LSHF, Länge: xxxx

Artikelnummer
P-E2/E2-09B24Exxxx
Lieferzeit
5-10 Werktage
LWL Universalkabel 24x E2000/24x E2000 24E9/125µ OS2 LSHF, Länge: xxxx

LWL E2000 UPC Steckverbinder tde Klasse B für 09/125µ Faser

Typ E2000 UPC
Ferrule Keramik
Ferrul-Bohrung 125.5 µ
Ferrul-Konzentrizität ≤ 0.6 µ
Stecker Farbe Blau
Hebel Farbe Blau
Tüllen Farbe Blau
Hersteller RDM
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
9/125µ E2000 UPC 1550 nm ≤ 0.10 dB 0.25 dB

55 dB

LWL Aufteiler für Universalkabel, 12-24x 2mm Elemente für 1 Faserstecker

Länge Aufteiler 50 mm
Ø Aufteiler 16 mm
Ø Peitsche 1.7 - 2 mm
Peitschenlänge 78 ± 5 cm (nicht gestuft)

LWL Kabel

Mechanische Eigenschaften
Temperaturbereich Lagerung -25 bis +70°C, IEC 60794-1-22 F1
  Einzug -10 bis +50°C
  Betrieb -25 bis +60°C
Zugfestigkeit IEC 60794-1-21 E1
Querdruck IEC 60794-1-21 E3
Schlag IEC 60794-1-21 E4
Wiederholte Biegung IEC 60794-1-21 E6
Torsion IEC 60794-1-21 E7
Kabelbiegung IEC 60794-1-21 E11
Längswasserdichtigkeit IEC 60794-1-22 F5
Allgemeine Eigenschaften
Mantelfarbe grün, ähnlich RAL 6016
Halogenfreiheit, Korrosivität IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2
Flammwidrigkeit IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
Brandfortleitung IEC 60332-3-24, EN 50266-2-4, VDE 0482-266-2-4
Rauchgasdichte IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
Reaction to fire (Euroclasses) EN 13501-6: Dca
Kabeltyp Universal U-DQ(ZN)BH für innen und außen Anwendungen
  metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C
Fasertyp Corning E9/125 G.652.D
Faserzahl 24
Bündeladern 1
ø über Mantel 8.2 mm
Gewicht 72 kg/km
Biegeradius 125 mm
Zugkraft kurzzeitig 3.500 N
Zugkraft dauernd 1.500 N
Querdruck kurzzeitig 5.000 N
Querdruck dauernd 3.000 N
Brandlast 336 kWh/km
  1210 MJ/km
Längentoleranzen (vorkonfektioniert mit Steckern)
Toleranzen bei Längen bis 40m ± 100 cm
Toleranzen bei Längen bis 100m ± 100 cm
Toleranzen bei Längen ab 100m ± 2%

LWL E9/125/250 G.652.D OS2 Faser

Optische Eigenschaften

Maximale Dämpfung (verkabelt)

1310 nm: 0.34 / 1383 nm: 0.34* dB/km (*Wert nach Wasserstoff-Alterung)

Maximale chromatische Dispersion

3.5 ps/(nm x km)

Nulldispersionswellenlänge λ0

1304 ≤λ0≤ 1324 nm

Nulldispersionssteigung So 0.092 ps/(nm² x km)
Modenfelddurchmesser 9.2 +/- 0,4 µm

Maximale KabelGrenzwellenlänge λcc

1260 nm
PDM Link Design Value ≤ 0.04 ps/√km
Max. individual fiber PMD ≤ 0.1 ps/√km
Max. individual cable PMD ≤ 0.2 ps/√km
Brechungsindex 1.4676
Mechanische Eigenschaften
Manteldurchmesser 125.0 +/- 1.0 µm
Max. Kern/Mantel-Konzentrizitäts-Abweichung 0.5 µm
Maximale Mantelunrundheit 0.7 %
Coating-Durchmesser

245 +/-5 µm

Max. Mantel/Coating-Konzentrizitäts-Abweichung 12 µm
Betriebstemperaturebereich -60 bis +85°C
Prüflast 100 kpsi

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - LWL Konfektion
Medienobjekte
Kabeltyp LWL Universalkabel
Fasertyp 09/125 µm OS2
Faseranzahl 24
Typ E2000
