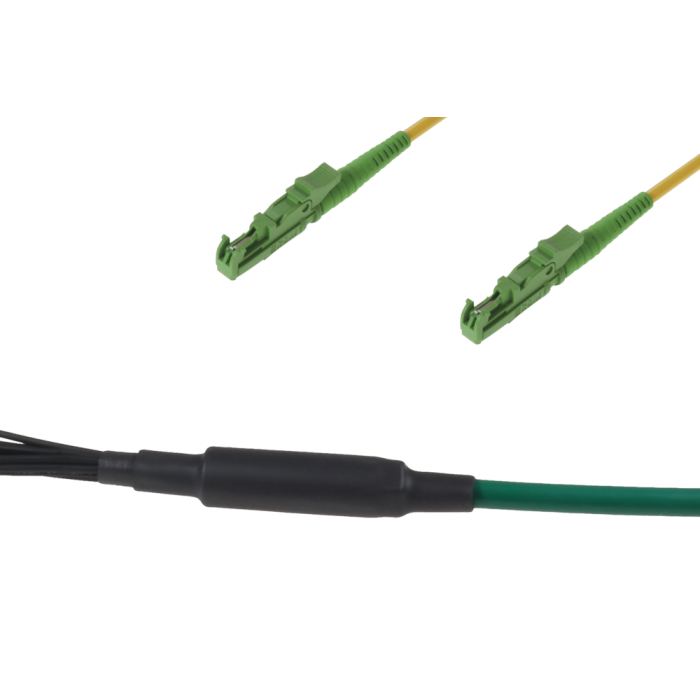

LWL Universalkabel 24x E2000 APC/24x E2000 APC 24E9/125µ OS2 LSHF, Länge: xxxx
Artikelnummer
L-E2A/E2A09B24Exxxx
LWL Universalkabel 24x E2000 APC/24x E2000 APC 24E9/125µ OS2 LSHF, Länge: xxxx
LWL E2000 APC Steckverbinder tde Klasse C für 09/125µ Faser
| Typ | E2000 APC |
| Ferrule | Keramik |
| Ferrul-Bohrung | 125.5 µ |
| Ferrul-Konzentrizität | ≤ 0.6 µ |
| Stecker Farbe | Grün |
| Hebel Farbe | Grün |
| Tüllen Farbe | Grün |
| Hersteller | RDM |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ | E2000 APC | 1550 nm | ≤ 0.20 dB | 0.45 dB |
70 dB |
LWL Aufteiler für Universalkabel, 12-24x 2mm Elemente für 1 Faserstecker
| Länge Aufteiler | 50 mm |
| Ø Aufteiler | 16 mm |
| Ø Peitsche | 1.7 - 2 mm |
| Peitschenlänge | 78 ± 5 cm (nicht gestuft) |
LWL Kabel
| Temperaturbereich | Lagerung -25 bis +70°C, IEC 60794-1-22 F1 |
| Einzug -10 bis +50°C | |
| Betrieb -25 bis +60°C | |
| Zugfestigkeit | IEC 60794-1-21 E1 |
| Querdruck | IEC 60794-1-21 E3 |
| Schlag | IEC 60794-1-21 E4 |
| Wiederholte Biegung | IEC 60794-1-21 E6 |
| Torsion | IEC 60794-1-21 E7 |
| Kabelbiegung | IEC 60794-1-21 E11 |
| Längswasserdichtigkeit | IEC 60794-1-22 F5 |
| Mantelfarbe | grün, ähnlich RAL 6016 |
| Halogenfreiheit, Korrosivität | IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2 |
| Flammwidrigkeit | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2 |
| Brandfortleitung | IEC 60332-3-24, EN 50266-2-4, VDE 0482-266-2-4 |
| Rauchgasdichte | IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2 |
| Reaction to fire (Euroclasses) | EN 13501-6: Dca |
| Kabeltyp | Universal U-DQ(ZN)BH für innen und außen Anwendungen |
| metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C | |
| Fasertyp | Corning E9/125 G.652.D |
| Faserzahl | 24 |
| Bündeladern | 1 |
| ø über Mantel | 8.2 mm |
| Gewicht | 72 kg/km |
| Biegeradius | 125 mm |
| Zugkraft kurzzeitig | 3.500 N |
| Zugkraft dauernd | 1.500 N |
| Querdruck kurzzeitig | 5.000 N |
| Querdruck dauernd | 3.000 N |
| Brandlast | 336 kWh/km |
| 1210 MJ/km |
| Toleranzen bei Längen bis 40m | ± 100 cm |
| Toleranzen bei Längen bis 100m | ± 100 cm |
| Toleranzen bei Längen ab 100m | ± 2% |
LWL E9/125/250 G.652.D OS2 Faser
|
Maximale Dämpfung (verkabelt) |
1310 nm: 0.34 / 1383 nm: 0.34* dB/km (*Wert nach Wasserstoff-Alterung) |
|
Maximale chromatische Dispersion |
3.5 ps/(nm x km) |
|
Nulldispersionswellenlänge λ0 |
1304 ≤λ0≤ 1324 nm |
| Nulldispersionssteigung So | 0.092 ps/(nm² x km) |
| Modenfelddurchmesser | 9.2 +/- 0,4 µm |
|
Maximale KabelGrenzwellenlänge λcc |
1260 nm |
| PDM Link Design Value | ≤ 0.04 ps/√km |
| Max. individual fiber PMD | ≤ 0.1 ps/√km |
| Max. individual cable PMD | ≤ 0.2 ps/√km |
| Brechungsindex | 1.4676 |
| Manteldurchmesser | 125.0 +/- 1.0 µm |
| Max. Kern/Mantel-Konzentrizitäts-Abweichung | 0.5 µm |
| Maximale Mantelunrundheit | 0.7 % |
| Coating-Durchmesser |
245 +/-5 µm |
| Max. Mantel/Coating-Konzentrizitäts-Abweichung | 12 µm |
| Betriebstemperaturebereich | -60 bis +85°C |
| Prüflast | 100 kpsi |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - LWL Konfektion |
| Medienobjekte | |
| Kabeltyp | LWL Universalkabel |
| Fasertyp | 09/125 µm OS2 |
| Faseranzahl | 24 |
| Typ | E2000 APC |
