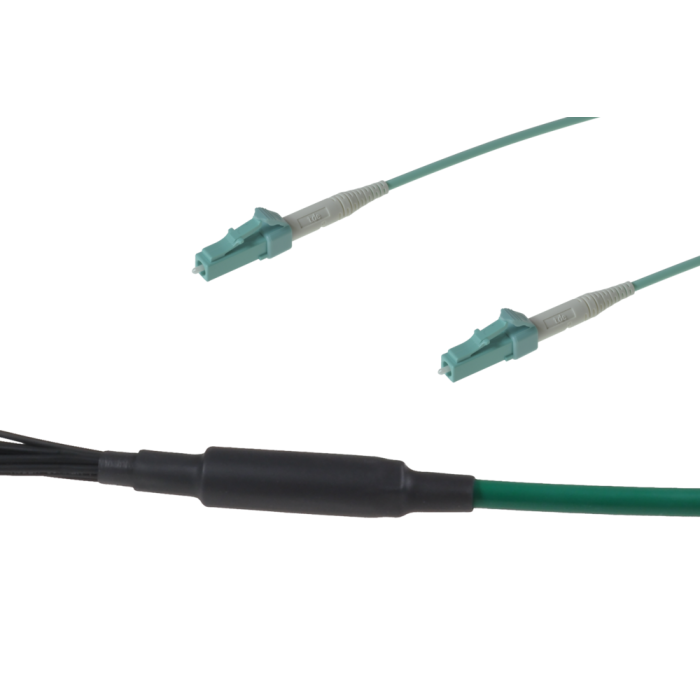

LWL Universalkabel 24x LC/24x LC 24G50/125µ OM3 LSHF, Länge: xxxx

Artikelnummer
P-LC/LC50B24G3-xxxx
Lieferzeit
5-10 Werktage
LWL Universalkabel 24x LC/24x LC 24G50/125µ OM3 LSHF, Länge: xxxx

LWL LC Simplexsteckverbinder tde Klasse B für 50/125µ OM3 Faser

Stecker Typ LC Unibody Simplex
Gehäuse Kunststoff, Türkis
Ferrule Keramik, Axial Gefedert
Ferrul-Bohrung 126 µ
Steckzyklen 1.000
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 100 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM3 LC 850 nm ≤ 0.20 dB 0.35 dB 30 dB

LWL Aufteiler für Universalkabel, 12-24x 2mm Elemente für 1 Faserstecker

Länge Aufteiler 50 mm
Ø Aufteiler 16 mm
Ø Peitsche 1.7 - 2 mm
Peitschenlänge 78 ± 5 cm (nicht gestuft)

LWL Kabel

Mechanische Eigenschaften
Temperaturbereich Lagerung -25 bis +70°C, IEC 60794-1-22 F1
  Einzug -10 bis +50°C
  Betrieb -25 bis +60°C
Zugfestigkeit IEC 60794-1-21 E1
Querdruck IEC 60794-1-21 E3
Schlag IEC 60794-1-21 E4
Wiederholte Biegung IEC 60794-1-21 E6
Torsion IEC 60794-1-21 E7
Kabelbiegung IEC 60794-1-21 E11
Längswasserdichtigkeit IEC 60794-1-22 F5
Allgemeine Eigenschaften
Mantelfarbe grün, ähnlich RAL 6016
Halogenfreiheit, Korrosivität IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2
Flammwidrigkeit IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
Brandfortleitung IEC 60332-3-24, EN 50266-2-4, VDE 0482-266-2-4
Rauchgasdichte IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
Brandverhalten (Euroklassen) EN 13501-6: Dca
Kabeltyp Universal U-DQ(ZN)BH für innen und außen Anwendungen
  metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C
Fasertyp Corning G50/125 OM3
Faserzahl 24
Bündeladern 1
ø über Mantel 8.2 mm
Gewicht 72 kg/km
Biegeradius 125 mm
Zugkraft kurzzeitig 3.500 N
Zugkraft dauernd 1.500 N
Querdruck kurzzeitig 5.000 N
Querdruck dauernd 3.000 N
Brandlast 336 kWh/km
Längentoleranzen (vorkonfektioniert mit Steckern)
Toleranzen bei Längen bis 40m ± 100 cm
Toleranzen bei Längen bis 100m ± 100 cm
Toleranzen bei Längen ab 100m ± 2%

LWL biegeoptimierte G50/125/250 OM3 Faser

Optische Eigenschaften

Dämpfung typisch (verkabelt)

850 nm: 2.5 / 1300 nm: 0.5 dB/km

Dämpfung maximal (verkabelt)

850 nm: 2.7 / 1300 nm: 0.7 dB/km

OFL-Bandbreite gemäß TIA/EIA 455-204 und IEC 60793-1-41

850 nm: 1500 / 1300 nm: 500 MHz x km
High-Performance EMB-Bandbreite gemäß TIA/EIA 455-220A und IEC 60793-1-49 850 nm: 2000 MHz x km
Brechzahlindex 850 nm: 1.480 / 1300 nm: 1.479
Technische Eigenschaften
Biegeradius   Windungen

Max. induzierte Biegedämpfung

37.5 mm   100 850 nm: ≤ 0.05 / 1300 nm: ≤ 0.15 dB/km
15 mm   2 850 nm: ≤ 0.1 / 1300 nm: ≤ 0.3 dB/km
7.5 mm   2 850 nm: ≤ 0.2 / 1300 nm: ≤ 0.5 dB/km
Geometrische und Mechanische Eigenschaften
Numerische Apertur 0.200 +/- 0.015
Kern Ø 50.0 +/- 2.5 µm
Maximale Unrundheit des Kerns 5 %
Glasmantel Ø 125.0 +/- 1.0 µm
Maximale Unrundheit des Glasmantels 1.0 %
Maximale Kern-/Mantel-Konzentrizität 1.5 µm
Maximale Coating-Konzentrizitätsabweichung 12 µm
Coating Ø 242 +/- 5 µm
Prüflast 100 kpsi

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - LWL Konfektion
Medienobjekte
Kabeltyp LWL Universalkabel
Fasertyp 50/125 µm OM3
Faseranzahl 24
Typ LC
