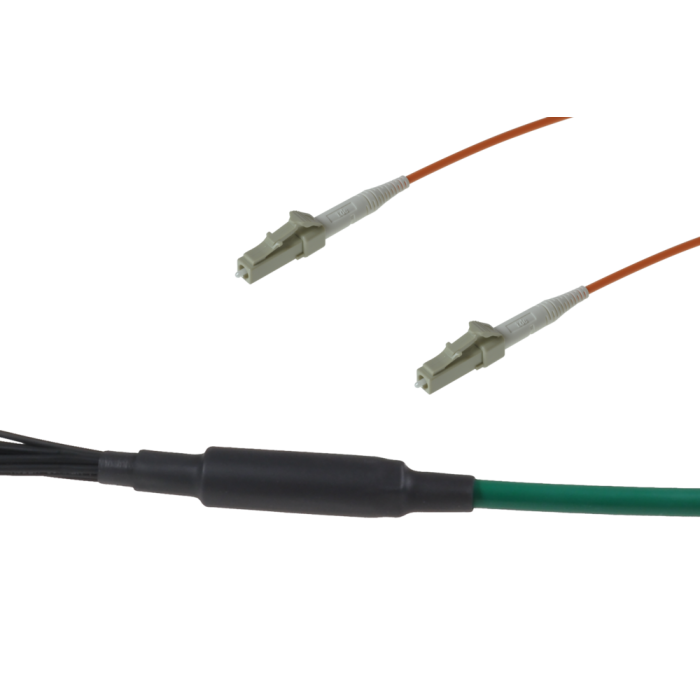

LWL Universalkabel 48x LC/48x LC 48G62,5/125µ OM1 LSHF, Länge: xxxx
Artikelnummer
L-LC/LC62B48Gxxxx
LWL Universalkabel 48x LC/48x LC 48G62,5/125µ OM1 LSHF, Länge: xxxx
LWL LC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
| Stecker Typ | LC Unibody Simplex |
| Gehäuse | Kunststoff, Beige |
| Ferrule | Keramik, Axial Gefedert |
| Bohrung in der Ferrule | 126 µ |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM2 | LC | 850 nm | ≤ 0.25 dB | 0.45 dB | 30 dB |
| 62.5/125µ OM1 | LC | 850 nm | ≤ 0.25 dB | 0.45 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
LWL Aufteiler für Universalkabel, 24-48x 2mm Elemente für 1 Faserstecker
| Länge Aufteiler | 50 mm |
| Ø Aufteiler | ca. 16-19 mm |
| Ø Peitsche | 1.7 - 2 mm |
| Kürzeste Peitschenlänge | 68 ± 5 cm |
| Längste Peitschenlänge | 78 ± 5 cm |
| Anzahl Stufen | 2 |
LWL Kabel
| Temperaturbereich | Lagerung -25 bis +70°C, IEC 60794-1-2 F1 |
| Einzug -10 bis +50°C | |
| Betrieb -25 bis +60°C | |
| Zugfestigkeit | IEC 60794-1-2 E1 |
| Querdruck | IEC 60794-1-2 E3 |
| Schlag | IEC 60794-1-2 E4 |
| Wiederholte Biegung | IEC 60794-1-2 E6 |
| Torsion | IEC 60794-1-2 E7 |
| Kabelbiegung | IEC 60794-1-2 E11 |
| Längswasserdichtigkeit | IEC 60794-1-2 F5 |
|
Mantelfarbe |
grün, ähnlich RAL 6016 |
| Halogenfrei, keine korrosiven Brandgase | IEC 60754-1/-2, EN 50267-2-1/-2-2, VDE 0482-267-2-1/-2-2 |
| Flammwidrig (Selbstlöschend) | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2 |
| Keine Brandfortleitung | IEC 60332.3 C, EN 50266-2-4, VDE 0482-266-2-4 |
| Minimale Rauchentwicklung | IEC 61034-1/-2, EN 61034-1/-2 (EN 50268-1/-2), VDE 0482-1034-1/-2 (VDE 0482-268-1/-2) |
| Kabeltyp | Universal U-DQ(ZN)BH für innen und außen Anwendungen |
| metallfrei, trockene Verseilhohlräume, negetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C | |
| Fasertyp | Corning G62.5/125 OM1 |
| Faserzahl | 48 |
| Bündeladern | 4 |
| ø über Mantel | 11.4 mm |
| Gewicht | 148 kg/km |
| Biegeradius | 175 mm |
| Zugkraft | 6000 N |
| Querdruck | 3000 N dauernd |
| 5000 N kurzzeitig | |
| Brandlast | 616 kWh/km |
| 2218 MJ/km |
| Toleranzen bei Längen bis 40m | ± 100 cm |
| Toleranzen bei Längen bis 100m | ± 100 cm |
| Toleranzen bei Längen ab 100m | ± 2% |
LWL biegeoptimierte G62.5/125/250 OM1 Faser
|
Dämpfung typisch (verkabelt) |
850 nm: 2.8 / 1300 nm: 0.6 dB/km |
|
Dämpfung maximal (verkabelt) |
850 nm: 3.0 / 1300 nm: 0.7 dB/km |
|
OFL-Bandbreite gemäß TIA/EIA 455-204 und IEC 60793-1-41 |
850 nm: 200 / 1300 nm: 600 MHz x km |
| High-Performance EMB-Bandbreite gemäß TIA/EIA 455-220A und IEC 60793-1-49 | 850 nm: 220 MHz x km |
| Brechzahlindex | 850 nm: 1.496 / 1300 nm: 1.491 |
| Numerische Apertur | 0.275 +/- 0.015 |
| Kern Ø | 62.5 +/- 2.5 µm |
| Maximale Unrundheit des Kerns | 5 % |
| Glasmantel Ø | 125.0 +/- 2.0 µm |
| Maximale Unrundheit des Glasmantels | 1.0 % |
| Maximale Kern-/Mantel-Konzentrizität | 1.5 µm |
| Maximale Coating-Konzentrizitätsabweichung | 12 µm |
| Coating Ø | 245 +/- 5 µm |
| Prüflast | 100 kpsi |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - LWL Konfektion |
| Kategorie | LWL Trunkkabel Standard |
| Medienobjekte | |
| Kabeltyp | LWL Universalkabel |
| Fasertyp | 62,5/125 µm OM1 |
| Faseranzahl | 48 |
| Typ | LC |
