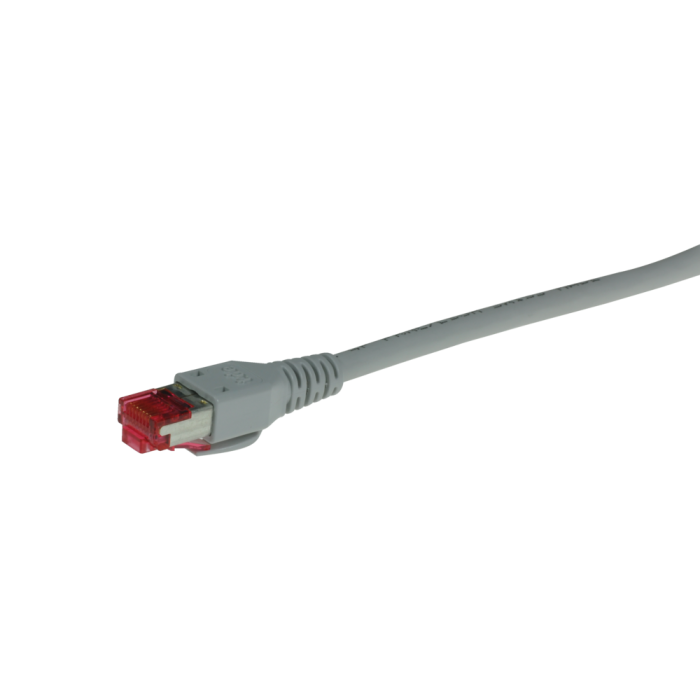

S/FTP Crossover RJ45/RJ45 Hirose m. tde Tülle Cat.6 UC900 LSHF Länge: xxxx
Artikelnummer
SS-H6ZyyE-Nzzxxxx
RJ45 Patchkabel für den Einsatz im Verteiler oder zum Anschluß von Endgeräten.
| Kabeltyp | Draka UC900 SS27 Cat.7 |
| Belegung | Crossover |
| Test | 100% Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle |
| Optional: Link Performance Test | |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
xxxx = Länge in cm
CU RJ45 (TM21) Cat.6 mit tde Tülle
| Typ | RJ45 (TM21), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar |
| Kategorie | Cat.6 |
| Schirmung | geschirmt |
| Abmessungen der Tülle | 34 mm Länge |
| 13.4 mm Breite | |
| Hersteller | Hirose (Stecker) |
| tde (Knickschutz) | |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 | |
| yy - Tüllenfarbe | BL - Blau |
| GE - Gelb | |
| GN - Grün | |
| GR - Grau | |
| OR - Orange | |
| RT - Rot | |
| SW - Schwarz | |
| VI - Violett |
Draka - UC900 SS27 Cat.7 S/FTP 4P LSHF Farbe: zz, Dca
| Geltende Normen | EN 50173-1 |
| EN 50288-4-2 | |
| ISO/IEC 11801 | |
| IEC 61156-6 | |
| IEEE 802.3af / at / bt | |
| Flammwidrigkeit LSHF (FRNC) | IEC 60332-1 |
| IEC 60754-2 | |
| IEC 61034 | |
| Brandverhalten (Euroklassen) | Class Dca s2 d2 a1 |
| Typ | DRAKA UC900 FLEX CAT.7 S/FTP 4P LSHF |
| Leiter | Cu-Litze, blank AWG 26/7 |
| Isolierung | Foam-Skin Polypropylen, Ø 1,00 mm |
| Aderfarbcode | blau/weiß; orange/weiß; grün/weiß; braun/weiß |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Gesamtabschirmung | Cu-Geflecht verzinnt |
| Schutzmantel | LSHF, Farbe siehe Wertetabelle |
| Minimale Biegeradien | ohne Zugbelastung | 4 x D |
| mit Zugbelastung | 8 x D | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis +60°C |
| Bewegt | 0°C bis +50°C |
| Schleifenwiderstand | 290 Ω /km | |
| Widerstandsunsymmetrie | ≤ 3% | |
| Isolationswiederstand | (500V) | ≥ 2000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1500 pF/km |
| Mittlerer Wellenwiderstand | 100 MHz | 100 ± 5 Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 79% | |
| Signallaufzeit | 460 ns/100m | |
| Laufzeitunterschied | 12 ns/100m | |
| Prüfspannung | (DC, 1 min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungswiederstand | bei 1 MHz | 25mΩ/m |
| bei 10 MHz | 25 mΩ/m | |
| Kopplungsdämpfung | 80 dB |
| F MHZ | Dämpfung dB/100m | NEXT dB | ACR dB/100m | Return loss dB | PS-NEXT dB | PS-ACR dB/100m |
ACRF dB/100m |
PS-ACRF db/100m |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 3 | 100 | 97 | - | 97 | 94 | 90 | 87 |
| 4.0 | 5.5 | 100 | 95 | 27 | 97 | 92 | 90 | 87 |
| 10.0 | 8 | 100 | 92 | 28 | 97 | 89 | 84 | 81 |
| 16.0 | 10 | 100 | 90 | 28 | 97 | 87 | 80 | 77 |
| 20.0 | 11 | 97 | 86 | 28 | 94 | 83 | 80 | 77 |
| 31.25 | 14 | 95 | 81 | 28 | 92 | 78 | 75 | 72 |
| 62.5 | 20 | 95 | 75 | 28 | 92 | 72 | 73 | 70 |
| 100.0 | 26 | 95 | 69 | 28 | 92 | 66 | 66 | 63 |
| 155.5 | 32 | 94 | 62 | 26 | 91 | 59 | 62 | 59 |
| 200.0 | 37 | 93 | 56 | 25 | 90 | 53 | 56 | 53 |
| 250.0 | 41 | 93 | 52 | 25 | 90 | 49 | 53 | 50 |
| 300.0 | 47 | 92 | 45 | 23 | 89 | 42 | 45 | 42 |
| 600.0 | 68 | 90 | 22 | 20 | 87 | 19 | 39 | 36 |
| 750.0 | 77 | 85 | 8 | 18 | 82 | 5 | ||
| 900.0 | 88 | 83 | -5 | 17 | 80 | -8 | ||
| 1000.0 | 95 | 80 | -15 | 17 | 77 | -18 |
| Außendurchmesser | 5.9 mm |
| Brandlast | 465 MJ/km |
| 0.122 kWh/m | |
| Gewicht | 38 kg/km |
| Cu-Zahl | 18 |
| Zugkraft | 100 N |
| Verfügbare Farben (zz) | (GR) grau, (GN) grün, (BL) blau, (GE) gelb, (RT) rot, (OR) orange, (SW) schwarz, VI (magenta/rosa) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - TP Konfektion |
| Kategorie | TP Patchkabel |
| Medienobjekte | |
| Kabeltyp | CU Patchkabel |
| Belegung | Cross Over |
| Kabelfarbe | gemäß Kundenwunsch |
| Performance | Cat.6 |
