S/FTP Patchkabel RJ45 Hirose m. tde Tülle Cat.6A UC900 LSHF Länge: xxxx

Artikelnummer
SS-H6AZyy-Nzzxxxx
Lieferzeit
5-10 Werktage

RJ45 Patchkabel für den Einsatz im Verteiler oder zum Anschluß von Endgeräten.

Kabeltyp Draka UC900 SS27 Cat.7
Belegung 1:1
Test 100% Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle
  Optional: Link Performance Test
  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

xxxx = Länge in cm

CU RJ45 (TM31) Cat.6A mit tde Tülle

Typ RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung geschirmt
Abmessungen der Tülle 34 mm Länge
  13.4 mm Breite
Hersteller Hirose (Stecker)
  tde (Knickschutz)
  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

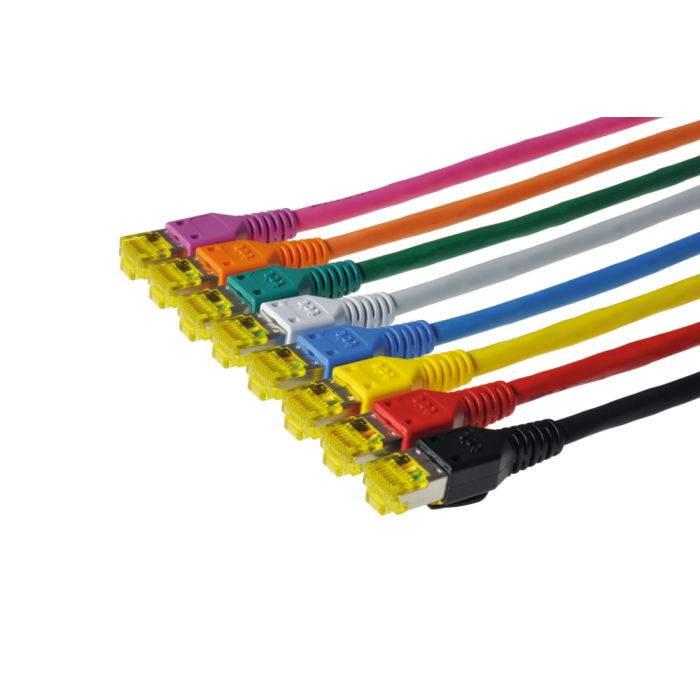

yy - Tüllenfarbe BL - Blau
  GE - Gelb
  GN - Grün
  GR - Grau
  OR - Orange
  RT - Rot
  SW - Schwarz
  VI - Violett

Draka - UC900 SS27 Cat.7 S/FTP 4P LSHF Farbe: zz, Dca

Geltende Normen EN 50173-1
  EN 50288-4-2
  ISO/IEC 11801
  IEC 61156-6
  IEEE 802.3af / at / bt
Flammwidrigkeit LSHF (FRNC) IEC 60332-1
  IEC 60754-2
  IEC 61034
Brandverhalten (Euroklassen) Class Dca s2 d2 a1
Kabelaufbau
Typ DRAKA UC900 FLEX CAT.7 S/FTP 4P LSHF
Leiter Cu-Litze, blank AWG 26/7
Isolierung Foam-Skin Polypropylen, Ø 1,00 mm
Aderfarbcode blau/weiß; orange/weiß; grün/weiß; braun/weiß
Verseilung 2 Adern zum Paar
Paarabschirmung Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 4 Paare (PiMF) zur Seele
Gesamtabschirmung Cu-Geflecht verzinnt
Schutzmantel LSHF, Farbe siehe Wertetabelle
Mechanische Eigenschaften
Minimale Biegeradien ohne Zugbelastung 4 x D
  mit Zugbelastung 8 x D
Betriebstemperaturenbereich Ruhend -20°C bis +60°C
  Bewegt 0°C bis +50°C
Elektrische Eigenschaften bei 20°C ± 5°C
Schleifenwiderstand   290 Ω /km
Widerstandsunsymmetrie   ≤ 3%
Isolationswiederstand (500V) ≥ 2000 MΩ*km
Kapazität bei 800 Hz Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤ 1500 pF/km
Mittlerer Wellenwiderstand 100 MHz 100 ± 5 Ω
Relative Ausbreitungsgeschwindigkeit   ca. 79%
Signallaufzeit   460 ns/100m
Laufzeitunterschied   12 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm 1000 V
Kopplungswiederstand bei 1 MHz 25mΩ/m
  bei 10 MHz 25 mΩ/m
Kopplungsdämpfung   80 dB
Elektrische Daten (nominal) gem. Cat.7 (bei 20°C)
F

MHZ
Dämpfung

dB/100m
NEXT

dB
ACR

dB/100m
Return loss

dB
PS-NEXT

dB
PS-ACR

dB/100m

ACRF

dB/100m

PS-ACRF

db/100m

1.0 3 100 97 - 97 94 90 87
4.0 5.5 100 95 27 97 92 90 87
10.0 8 100 92 28 97 89 84 81
16.0 10 100 90 28 97 87 80 77
20.0 11 97 86 28 94 83 80 77
31.25 14 95 81 28 92 78 75 72
62.5 20 95 75 28 92 72 73 70
100.0 26 95 69 28 92 66 66 63
155.5 32 94 62 26 91 59 62 59
200.0 37 93 56 25 90 53 56 53
250.0 41 93 52 25 90 49 53 50
300.0 47 92 45 23 89 42 45 42
600.0 68 90 22 20 87 19 39 36
750.0 77 85 8 18 82 5
900.0 88 83 -5 17 80 -8
1000.0 95 80 -15 17 77 -18
Außendurchmesser 5.9 mm
Brandlast 465 MJ/km
  0.122 kWh/m
Gewicht 38 kg/km
Cu-Zahl 18
Zugkraft 100 N
Verfügbare Farben (zz) (GR) grau, (GN) grün, (BL) blau, (GE) gelb, (RT) rot, (OR) orange, (SW) schwarz, VI (magenta/rosa)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - TP Konfektion
Kategorie TP Patchkabel
Medienobjekte
Kabeltyp CU Patchkabel
Belegung 1:1
Kabelfarbe gemäß Kundenwunsch
Performance Cat.6A
