S/FTP Patchkabel RJ45 Hirose m. tde Tülle Cat.6_A Uninet 7702 LSHF Farbe: Blau Länge: xxxx

Artikelnummer

AS-H6AZBL-DBLxxxx

Zzgl. 19% USt.

Lieferzeit

20 Werktage

kabellaenge

Einzughilfe

Beschriftung Seite 1 + 0,53 €

Maximal 100 Zeichen

Beschriftung Seite 2 + 0,53 €

Maximal 100 Zeichen

Beschriftung Beutel + 0,53 €

Maximal 100 Zeichen

Anzahl

RJ45 Patchkabel für den Einsatz im Verteiler oder zum Anschluß von Endgeräten.

Zum Ende der Bildergalerie springen

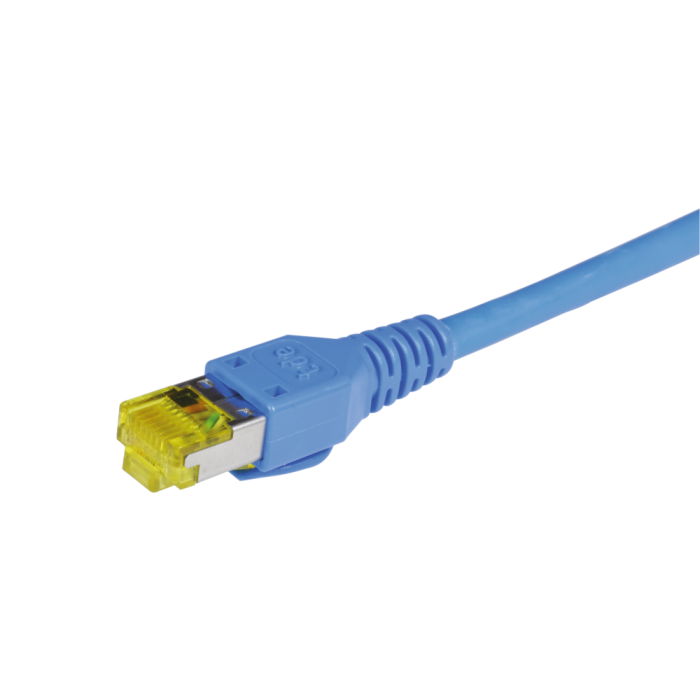

main product photo

Zum Anfang der Bildergalerie springen

Kabeltyp	Dätwyler Uninet® 7702 flex 4P
Belegung	1:1
Tests	Link Performance Tests, Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

xxxx = Länge in cm

CU RJ45 (TM31) Cat.6_A mit tde Tülle, Farbe: Blau

Typ	RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung	geschirmt
Abmessungen der Tülle	34 mm Länge / 13.4 mm Breite
Farbe	blau
Hersteller	Hirose (Stecker)
	tde (Knickschutz)
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

UNINET 7702 4P flex, 4x2xAWG 26, Pimf, LSOH, Farbe: Blau

Elektrische Daten
Kategorie				5e	6	6_A	7
Frequenz	1 MHz	4 MHz	10 MHz	100 MHz	250 MHz	500 MHz	600 MHz	800 MHz	862 MHz
Dämpfung	0.26 dB/10m	0.5 dB/10m	0.79 dB/10m	2.67 dB/10m	4.3 dB/10m	6.2 dB/10m	6.71 dB/10m	7.9 dB/10m	8.3 dB/10m
NEXT	100 dB	100 dB	100 dB	100 dB	95 dB	92 dB	90 dB	90 dB	90 dB
PS NEXT	97 dB	97 dB	97 dB	97 dB	92 dB	89 dB	87 dB	87 dB	87 dB
ACR-N	100 dB/10m	99 dB/10m	99 dB/10m	97 dB/10m	91 dB/10m	86 dB/10m	83 dB/10m	82 dB/10m	82 dB/10m
PS-ACR-N	97 dB/10m	96 dB/10m	96 dB/10m	94 dB/10m	88 dB/10m	83 dB/10m	80 dB/10m	79 dB/10m	79 dB/10m
ACR-F	100 dB/10m	99 dB/10m	99 dB/10m	97 dB/10m	95 dB/10m	91 dB/10m	88 dB/10m	87 dB/10m	87 dB/10m
PS-ACR-F	97 dB/10m	96 dB/10m	96 dB/10m	94 dB/10m	92 dB/10m	88 dB/10m	85 dB/10m	84 dB/10m	84 dB/10m
Rückflussdämpfung	26 dB	32 dB	35 dB	30 dB	27 dB	24 dB	23 dB	21 dB	21 dB

Elektrische Eigenschaften
Schleifenwiderstand bei 20°C	270 Ω/km
Betriebskapazität	43 pF/m
Impedanzmittelwert bei 100 MHz	100 Ω ± 5 Ω
Kopplungswiderstand	10 mΩ/m
Kopplungsdämpfung	> 70 dB
Erdunsymmetriedämpfung LCL bei 1-600 MHz	> 40 dB
Skew (Laufzeitdifferenz)	4 ns/100 m
NVP	78 %

Mechanische Eigenschaften
Biegeradius	≥ 20 mm
Wiederholte Biegung	≥ 1000 Zyklen
Zugfestigkeit max.	56 N
Querdruckfestigkeit max.	600 N / 10 cm
Temperaturbereich während Installation	0°C bis +50°C
Temperaturbereich im Betrieb	-20°C bis +60°C

Allgemeine Eigenschaften
Aderfarbcode nach IEC 60189 und IEC 60708	weiss /blau
	rot/orange
	schwarz/grün
	gelb/braun
Halogenfreiheit, Korrosivität von Brandgasen	IEC 60754-1/-2, EN 50267-2-1/-2-2, (VDE 0482-267-2-1/-2-2) - gilt für FRNC/LS0H
Flammwidrigkeit	IEC 60332-1-2, EN 60332-1-2 (VDE 0482-332-1-2)
Rauchgasdichte	IEC 61034-1/-2, EN 61034-1/-2, (VDE 0482-1034-1/-2) - gilt für FRNC/LS0H
Brandverhalten (Euroklassen)	EN 13501-6: D_ca-s2,d1,a1
PoE	IEEE 802.3af
EMV	geschirmt
Trennklasse	c
Cat./Klasse	Cat.7 / Klasse F - Werte gemäß IEC 61156-6 und EN 50288-4-2 garantiert

Dimension	4 x 2 x 0.132 (AWG26)
Mantel	FRNC/LS0H
Ø über Mantel	5.8 mm
Gewicht	39.5 kg/km
Cu-Zahl	18.1 kg/km
Brandlast	0.11 kWh/m
	0.38 MJ/m

Mehr Informationen

Mehr Informationen
Lieferzeit	20 Werktage
Hersteller	tde
Systeme	tde - TP Konfektion
Kategorie	TP Patchkabel
Medienobjekte
Kabeltyp	UNINET 7702 flex Cat.7
Belegung	1:1
Kabelfarbe	Blau
Performance	Cat.6_A
