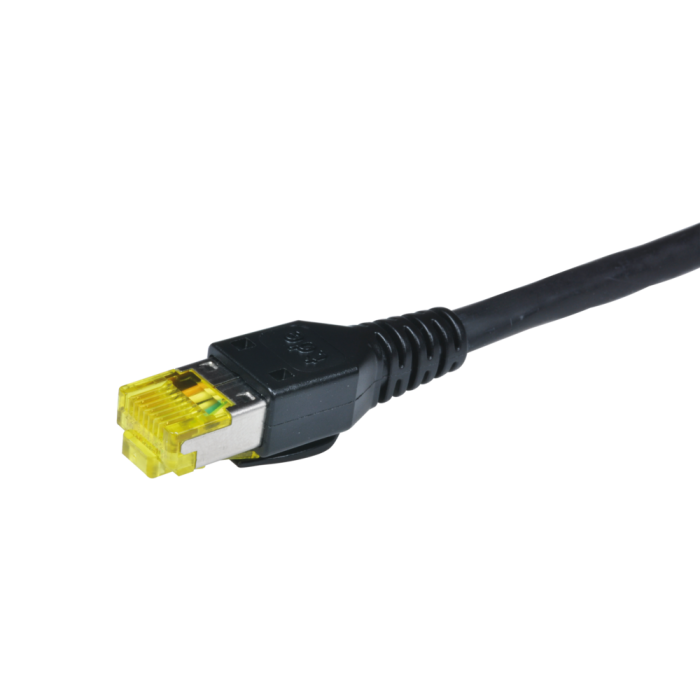

main product photo
tde

S/FTP Patchkabel RJ45 Hirose m. tde Tülle Cat.6A Uninet 7702 LSHF Farbe: Schwarz Länge: xxxx

Artikelnummer
AS-H6AZSW-DSWxxxx
Zzgl. 19% USt.
Lieferzeit
2-3 Tage

Maximal 100 Zeichen

Maximal 100 Zeichen

Maximal 100 Zeichen

Zur Wunschliste hinzufügen

RJ45 Patchkabel für den Einsatz im Verteiler oder zum Anschluß von Endgeräten.

Kabeltyp Dätwyler Uninet® 7702 flex 4P
Belegung 1:1
Tests Link Performance Tests, Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle
  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

xxxx = Länge in cm

CU RJ45 (TM31) Cat.6A mit tde Tülle, Farbe: Schwarz

Typ RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung geschirmt
Abmessungen der Tülle 34 mm Länge / 13.4 mm Breite
Farbe schwarz
Hersteller Hirose (Stecker)
  tde (Knickschutz)
  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

UNINET 7702 4P flex, 4x2xAWG 26, Pimf, LSOH, Farbe: Schwarz

Elektrische Daten
Kategorie       5e 6 6A 7
Frequenz 1 MHz 4 MHz 10 MHz 100 MHz 250 MHz 500 MHz 600 MHz 800 MHz 862 MHz
Dämpfung 0.26 dB/10m 0.5 dB/10m 0.79 dB/10m 2.67 dB/10m 4.3 dB/10m 6.2 dB/10m 6.71 dB/10m 7.9 dB/10m 8.3 dB/10m
NEXT 100 dB 100 dB 100 dB 100 dB 95 dB 92 dB 90 dB 90 dB 90 dB
PS NEXT 97 dB 97 dB 97 dB 97 dB 92 dB 89 dB 87 dB 87 dB 87 dB
ACR-N 100 dB/10m 99 dB/10m 99 dB/10m 97 dB/10m 91 dB/10m 86 dB/10m 83 dB/10m 82 dB/10m 82 dB/10m
PS-ACR-N 97 dB/10m 96 dB/10m 96 dB/10m 94 dB/10m 88 dB/10m 83 dB/10m 80 dB/10m 79 dB/10m 79 dB/10m
ACR-F 100 dB/10m 99 dB/10m 99 dB/10m 97 dB/10m 95 dB/10m 91 dB/10m 88 dB/10m 87 dB/10m 87 dB/10m
PS-ACR-F 97 dB/10m 96 dB/10m 96 dB/10m 94 dB/10m 92 dB/10m 88 dB/10m 85 dB/10m 84 dB/10m 84 dB/10m
Rückflussdämpfung 26 dB 32 dB 35 dB 30 dB 27 dB 24 dB 23 dB 21 dB 21 dB
Elektrische Eigenschaften
Schleifenwiderstand bei 20°C 270 Ω/km
Betriebskapazität 43 pF/m
Impedanzmittelwert bei 100 MHz 100 Ω ± 5 Ω
Kopplungswiderstand 10 mΩ/m
Kopplungsdämpfung > 70 dB
Erdunsymmetriedämpfung LCL bei 1-600 MHz > 40 dB
Skew (Laufzeitdifferenz) 4 ns/100 m
NVP 78 %
Mechanische Eigenschaften
Biegeradius ≥ 20 mm
Wiederholte Biegung ≥ 1000 Zyklen
Zugfestigkeit max. 56 N
Querdruckfestigkeit max. 600 N / 10 cm
Temperaturbereich während Installation 0°C bis +50°C
Temperaturbereich im Betrieb -20°C bis +60°C
Allgemeine Eigenschaften
Aderfarbcode nach IEC 60189 und IEC 60708 weiss /blau
  rot/orange
  schwarz/grün
  gelb/braun
Halogenfreiheit, Korrosivität von Brandgasen IEC 60754-1/-2, EN 50267-2-1/-2-2, (VDE 0482-267-2-1/-2-2) - gilt für FRNC/LS0H
Flammwidrigkeit IEC 60332-1-2, EN 60332-1-2 (VDE 0482-332-1-2)
Rauchgasdichte IEC 61034-1/-2, EN 61034-1/-2, (VDE 0482-1034-1/-2) - gilt für FRNC/LS0H
Brandverhalten (Euroklassen) EN 13501-6: Dca-s2,d1,a1
PoE IEEE 802.3af
EMV geschirmt
Trennklasse c
Cat./Klasse Cat.7 / Klasse F - Werte gemäß IEC 61156-6 und EN 50288-4-2 garantiert
Dimension 4 x 2 x 0.132 (AWG26)
Mantel FRNC/LS0H
Ø über Mantel 5.8 mm
Gewicht 39.5 kg/km
Cu-Zahl 18.1 kg/km
Brandlast 0.11 kWh/m
  0.38 MJ/m

Mehr Informationen
Mehr Informationen
Lieferzeit 2-3 Tage
Hersteller tde
Systeme tde - TP Konfektion
Kategorie TP Patchkabel
Medienobjekte
Kabeltyp UNINET 7702 flex Cat.7
Belegung 1:1
Kabelfarbe Schwarz
Performance Cat.6A
