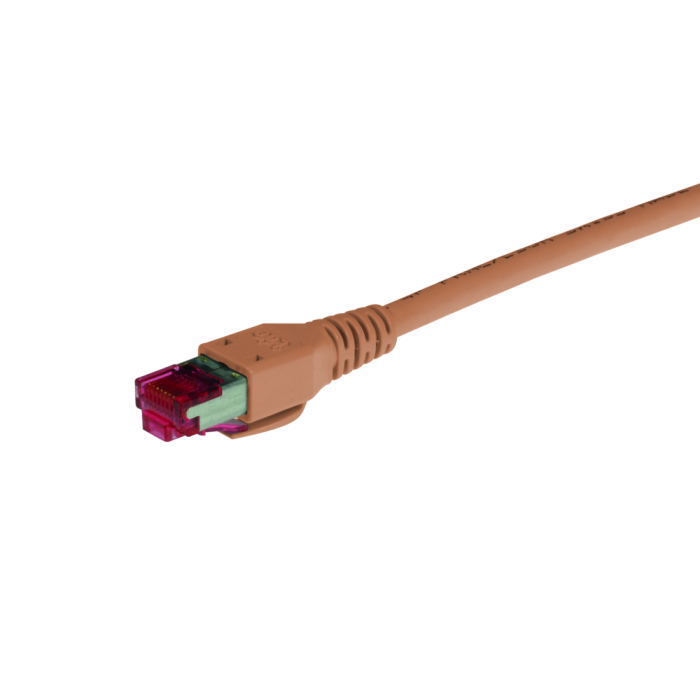

S/FTP Patchkabel RJ45 Hirose m. tde Tülle Cat.6 UC900 LSHF Crossover Farbe: Orange, Länge: xxxx

Artikelnummer
SS-H6ZORE-NORxxxx
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

RJ45 Patchkabel für den Einsatz im Verteiler oder zum Anschluß von Endgeräten.

Kabeltyp Draka UC900 SS27 Cat.7
Belegung 1:1
Test 100% Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle
  Optional: Link Performance Test
  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

xxxx = Länge in cm

CU RJ45 (TM21) Cat.6 mit tde Tülle, Farbe: Orange

Typ RJ45 (TM21), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Kategorie Cat.6
Schirmung geschirmt
Abmessungen Tülle 34 mm Länge / 13.4 mm Breite
Farbe orange
Hersteller Hirose (Stecker)
  tde (Knickschutz)
QS-Managementsystems Zertifizierung ISO 9001
  ISO 14001
  TL 9000

Draka - UC900 SS27 Cat.7 S/FTP 4P LSHF, Farbe: Orange

Geltende Normen EN 50173-1
  EN 50288-4-2
  ISO/IEC 11801
  IEC 61156-6
Flammwidrigkeit LSHF (FRNC) IEC 60332-1
  IEC 60754-2
  IEC 61034
Brandverhalten (Euroklassen) Eca
Kabelaufbau
Leiter Cu-Litze, blank Ø 0.42 mm (AWG 27/7)
Isolierung Foam-Skin Polyethylen, Ø 0.98 mm
Verseilung 2 Adern zum Paar
Paarabschirmung Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 4 Paare (PiMF) zur Seele
Gesamtabschirmung Cu-Geflecht verzinnt
Schutzmantel LSHF, orange
Mechanische Eigenschaften
Minimale Biegeradien ohne Zugbelastung ≥ 25 mm
  mit Zugbelastung ≥ 50 mm
Betriebstemperaturenbereich Ruhend -20°C bis zu +60°C
  Bewegt 0°C bis zu +50°C
Elektrische Eigenschaften bei 20°C ± 5°C
Schleifenwiderstand   ≤ 340 Ω/km
Widerstandsunsymmetrie   ≤ 3%
Isolationswiederstand (500V) ≥ 2000 MΩ*km
Kapazität bei 800 Hz Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤ 1500 pF/km
Mittlerer Wellenwiderstand 100 MHz 100 ± 5 Ω
Relative Ausbreitungsgeschwindigkeit   ca. 79%
Signallaufzeit   ≤ 427 ns/100m
Laufzeitunterschied   ≤ 12 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm 1000 V
Kopplungswiederstand bei 1 MHz 10 mΩ/m
  bei 10 MHz 10 mΩ/m
  bei 30 MHz 30 mΩ/m
Kopplungsdämpfung   85 dB
Elektrische Daten (nominal) gem. Cat.7 (bei 20°C)
F

MHZ
Dämpfung

dB/10m
NEXT

dB
PS-NEXT

dB
ACR

dB/100m
ELFEXT

dB/100m
PS-ELFEXT

dB/100m
Rückfluss-
dämpfung
dB
1.0 0.3 90 87 90 80 77 23
4.0 0.6 90 87 89 80 77 24
10.0 1.0 90 87 89 80 77 25
16.0 1.3 90 87 89 76 73 25
20.0 1.4 90 87 89 74 71 25
31.2 1.8 90 87 88 70 67 25
62.5 2.6 90 87 87 64 61 23
100.0 3.2 87 84 84 60 57 21
125.0 3.6 85 82 81 58 55 20
155.5 4.0 84 81 80 56 53 19
175.0 4.3  83 80 79 55 52 19
200.0 4.6 82 79 77 54 51 18
250.0 5.1 81 78 76 52 49 18
300.0 5.6 80 77 74 50 47 17
450.0 6.9 77 74 70 47 44 17
600.0 7.9 75 72 67 44 41 17
750.0 8.7 73 70 64 42 39
900.0 9.7 72 69 62 41 38
1000.0 10.2 71 68 61 40 37
Außendurchmesser 5.9 mm
Brandlast 349 MJ/km
  0.097 kWh/m
Gewicht 39 kg/km
Cu-Zahl 24
Zugkraft 100 N

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - TP Konfektion
Kategorie TP Patchkabel
Medienobjekte
Steckertyp (Seite 1) RJ45 Plug geschirmt
Kabeltyp CU Patchkabel
Belegung 1:1
Kabelfarbe Orange
Performance Cat.6
