S/FTP Patchkabel RJ45/RJ45 TM31 Rot, UC900 SS27 FRNC Cat6A Rot, Länge: xxxx
Artikelnummer
TML-H6AZRT-NRTxxxx

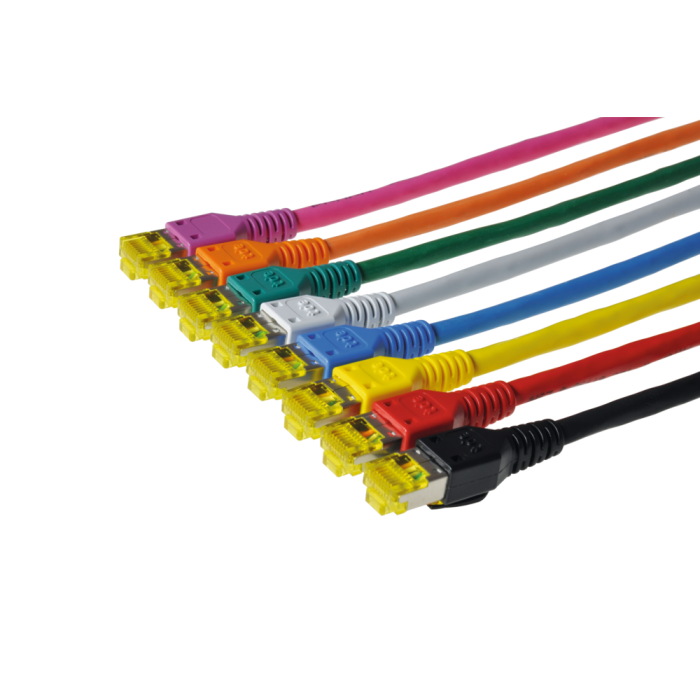

RJ45 Patchkabel für den Einsatz im Verteiler oder zum Anschluß von Endgeräten.
| Kabeltyp | Draka UC900 SS27 Cat.7 |
| Belegung | 1:1 |
| Tests | Link Performance Tests, Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
xxxx = Länge in cm
CU RJ45 (TM31) Cat.6A mit tde Tülle, Farbe: Rot
| Typ | RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar |
| Schirmung | geschirmt |
| Abmessungen der Tülle | 34 mm Länge / 13.4 mm Breite |
| Farbe | rot |
| Hersteller | Hirose (Stecker) |
| tde (Knickschutz) | |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
Draka - UC900 SS27 Cat.7 S/FTP 4P LSHF, Farbe: Rot
| Geltende Normen | EN 50173-1 |
| EN 50288-4-2 | |
| ISO/IEC 11801 | |
| IEC 61156-6 | |
| Flammwidrigkeit LSHF (FRNC) | IEC 60332-1 |
| IEC 60754-2 | |
| IEC 61034 | |
| Brandverhalten (Euroklassen) | Eca |
| Typ | UC900 SS27 Cat.7 S/FTP |
| Leiter | Cu-Litze, blank Ø 0.42 mm (AWG 27/7) |
| Isolierung | Foam-Skin Polyethylen, Ø 0.98 mm |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Gesamtabschirmung | Cu-Geflecht verzinnt |
| Schutzmantel | LSHF |
| Minimale Biegeradien | ohne Zugbelastung | ≥ 25 mm |
| mit Zugbelastung | ≥ 50 mm | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis zu +60°C |
| Bewegt | 0°C bis zu +50°C |
| Schleifenwiderstand | ≤ 340 Ω/km | |
| Widerstandsunsymmetrie | ≤ 3% | |
| Isolationswiederstand | (500V) | ≥ 2000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1500 pF/km |
| Mittlerer Wellenwiderstand | 100 MHz | 100 ± 5 Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 79% | |
| Signallaufzeit | ≤ 427 ns/100m | |
| Laufzeitunterschied | ≤ 12 ns/100m | |
| Prüfspannung | (DC, 1 min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungswiederstand | bei 1 MHz | 10 mΩ/m |
| bei 10 MHz | 10 mΩ/m | |
| bei 30 MHz | 30 mΩ/m | |
| Kopplungsdämpfung | 85 dB |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ACR dB/100m | ELFEXT dB/100m | PS-ELFEXT dB/100m | Rückfluss- dämpfung dB |
|---|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 90 | 87 | 90 | 80 | 77 | 23 |
| 4.0 | 0.6 | 90 | 87 | 89 | 80 | 77 | 24 |
| 10.0 | 1.0 | 90 | 87 | 89 | 80 | 77 | 25 |
| 16.0 | 1.3 | 90 | 87 | 89 | 76 | 73 | 25 |
| 20.0 | 1.4 | 90 | 87 | 89 | 74 | 71 | 25 |
| 31.2 | 1.8 | 90 | 87 | 88 | 70 | 67 | 25 |
| 62.5 | 2.6 | 90 | 87 | 87 | 64 | 61 | 23 |
| 100.0 | 3.2 | 87 | 84 | 84 | 60 | 57 | 21 |
| 125.0 | 3.6 | 85 | 82 | 81 | 58 | 55 | 20 |
| 155.5 | 4.0 | 84 | 81 | 80 | 56 | 53 | 19 |
| 175.0 | 4.3 | 83 | 80 | 79 | 55 | 52 | 19 |
| 200.0 | 4.6 | 82 | 79 | 77 | 54 | 51 | 18 |
| 250.0 | 5.1 | 81 | 78 | 76 | 52 | 49 | 18 |
| 300.0 | 5.6 | 80 | 77 | 74 | 50 | 47 | 17 |
| 450.0 | 6.9 | 77 | 74 | 70 | 47 | 44 | 17 |
| 600.0 | 7.9 | 75 | 72 | 67 | 44 | 41 | 17 |
| 750.0 | 8.7 | 73 | 70 | 64 | 42 | 39 | |
| 900.0 | 9.7 | 72 | 69 | 62 | 41 | 38 | |
| 1000.0 | 10.2 | 71 | 68 | 61 | 40 | 37 |
| Außendurchmesser | 5.9 mm |
| Brandlast | 349 MJ/km |
| 0.097 kWh/m | |
| Gewicht | 39 kg/km |
| Cu-Zahl | 24 |
| Zugkraft | 100 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® - TP Patchkabel RJ45/RJ45 |
| Medienobjekte | |
| Steckertyp (Seite 1) | RJ45 Plug geschirmt |
| Steckertyp (Seite 2) | RJ45 Plug geschirmt |
| Kabeltyp | CU Patchkabel |
| Belegung | 1:1 |
| Kabelfarbe | Rot |
| Performance | Cat.6A |
