S/FTP Trunk-Patchkabel beids. 6xRJ45 TM31, UC Future FRNC Cat.6_A Grau, Länge: xxxx

Artikelnummer

T-H6AZyyN27Mxxxx

Lieferzeit

5-10 Werktage

S/FTP Trunk-Patchkabel beids. 6xRJ45 TM31, UC Future FRNC Cat.6_A Grau, Länge: xxxx

Zum Ende der Bildergalerie springen

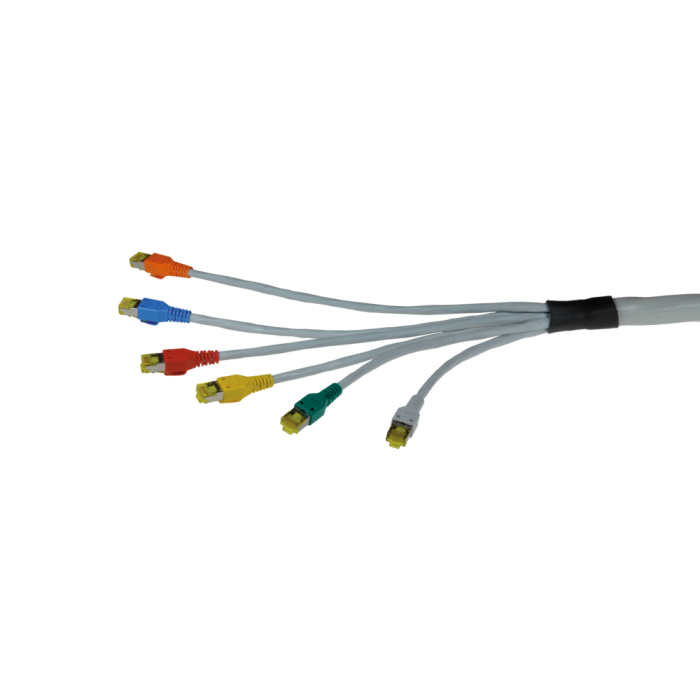

main product photo

Zum Anfang der Bildergalerie springen

Peitschenlänge	Seite A (Patchfeld-Ende): Abstufungen nach Kundenvorgabe
	Seite B (Switch-Ende): Abstufungen nach Kundenvorgabe
yy	Abstufung der Peitschen in mm
xxxx	Gesamtlänge des Trunk-Patchkabels inkl. Peitschen in cm

CU RJ45 (TM31) Cat.6_A mit tde Tülle, Farbe: Orange

Typ	RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung	geschirmt
Abmessungen der Tülle	34 mm Länge / 13.4 mm Breite
Farbe	orange
Hersteller	Hirose (Stecker)
	tde (Knickschutz)
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

CU RJ45 (TM31) Cat.6_A mit tde Tülle, Farbe: Blau

Typ	RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung	geschirmt
Abmessungen der Tülle	34 mm Länge / 13.4 mm Breite
Farbe	blau
Hersteller	Hirose (Stecker)
	tde (Knickschutz)
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

CU RJ45 (TM31) Cat.6_A mit tde Tülle, Farbe: Rot

Typ	RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung	geschirmt
Abmessungen der Tülle	34 mm Länge / 13.4 mm Breite
Farbe	rot
Hersteller	Hirose (Stecker)
	tde (Knickschutz)
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

CU RJ45 (TM31) Cat.6_A mit tde Tülle, Farbe: Gelb

Typ	RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung	geschirmt
Abmessungen der Tülle	34 mm Länge / 13.4 mm Breite
Farbe	gelb
Hersteller	Hirose (Stecker)
	tde (Knickschutz)
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

CU RJ45 (TM31) Cat.6_A mit tde Tülle, Farbe: Grün

Typ	RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung	geschirmt
Abmessungen der Tülle	34 mm Länge / 13.4 mm Breite
Farbe	grün
Hersteller	Hirose (Stecker)
	tde (Knickschutz)
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

CU RJ45 (TM31) Cat.6_A mit tde Tülle, Farbe: Grau

Typ	RJ45 (TM31), mit integriertem Rastnasenschutz, nicht an- oder umsprizt, nicht lösbar
Schirmung	geschirmt
Abmessungen der Tülle	34 mm Länge / 13.4 mm Breite
Farbe	grau
Hersteller	Hirose (Stecker)
	tde (Knickschutz)
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

Draka - UC FUTURE COMPACT AWG27/1 Cat.7 S/FTP 6x4P LSHF

Einsatzgebiete
Anschluss,- und Verbindungskabel
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM

Geltende Normen
EN 50173-1; EN 50288-4-2
ISO/IEC 11801; IEC 61156-6

Flammwidrigkeit
LSHF (FRNC): IEC 60332-1; IEC 60754-2; IEC 61034

Kabelaufbau
Leiter	CU-Litze, Ø 0.42 mm (AWG27/7)
Isolierung	Foam-Skin Polyethylen, Ø 0.98 mm
Verseilung	2 Adern zum Paar
Paarabschirmung	Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele	4 Paare (PimF) zur Seele
Abschirmung	Cu-Geflecht verzinnt
Schutzmantel	LSHF orange RAL 2003
Verseilung (6x)	Kabel besteht aus 6 Einzelelementen, Füllmasse in der Mitte

Mechanische Eigenschaften
Minimale Biegeradien	ohne Zugbelastung	≥ 25 mm
	mit Zugbelastung	≥ 50 mm
Betriebstemperaturenbereich	ruhend	-20°C bis +60°C
	bewegt	0°C bis +50°C

Elektrische Eigenschaften bei 20°C ± 5°C
Schleifenwiderstand		≤ 340 Ω/km
Widerstandsunsymmetrie		≤ 3%
Isolationswiderstand	(500 V)	≥ 5000 MΩkm
Kapazität	bei 800 Hz	Nom. 43 nF/km
Kapazitätsunsymmetrie	(Paar/Erde)	≤ 1600 pF/km
Mittlerer Wellenwiderstand	100 MHz	(100 ± 15) Ω
Relative Ausbreitungsgeschwindigkeit		ca. 79%
Signallaufzeit		≤ 427 ns/100m
Laufzeitunterschied		≤ 12 ns/100m
Prüfspannung	(DC, 1 min) Ader/Ader und Ader/Schirm	1000 V
Kopplungswiderstand	bei 1 MHz	25 mΩ/m
	bei 10 MHz	15 mΩ/m
	bei 30 MHz	30 mΩ/m
Kopplungsdämpfung		75 dB

Elektrische Daten (nominal) gemäß Cat.7 (bei 20°C)
F MHZ	Dämpfung dB/10m	NEXT dB	PS-NEXT dB	ACR dB/100m	ELFEXT dB/100m	PS-ELFEXT dB/100m	Rückfluss- dämpfung dB
1.0	0.3	90	87	87	80	77	23
4.0	0.6	90	87	84	80	77	24
10.0	1.0	90	87	80	80	77	25
16.0	1.3	90	87	77	76	73	25
20.0	1.4	90	87	76	74	71	25
31.2	1.8	90	87	72	70	67	25
62.5	2.6	90	87	64	64	61	23
100.0	3.2	87	84	55	60	57	21
125.0	3.6	85	82	49	58	55	20
155.5	4.0	84	81	44	56	53	19
175.0	4.3	83	80	40	55	52	19
200.0	4.6	82	79	36	54	51	18
250.0	5.1	81	78	30	52	49	18
300.0	5.6	80	77	24	50	47	17
450.0	6.9	77	74	8	47	44	17
600.0	7.9	75	72	-4	44	41	17
750.0	8.7	73	70		42	39
900.0	9.7	72	69		41	38
1000.0	10.2	71	68		40	37

Technische Daten
Bezeichnung	Li-02YSCH
Typ	4x2x0.42L PiMF FRNC
Außendurchmesser	17.8 mm
Brandlast	2094 MJ/km
Brandlast	0.582 kWh/m
Gewicht	272 kg/km
CU-Zahl	144
Zugkraft	600 N

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - TP Konfektion
Kategorie	TP Patchkabel
Medienobjekte
Kabeltyp	CU Patchkabel
Belegung	1:1
Kabelfarbe	Grau
Performance	Cat.6_A, Cat.7
