tde

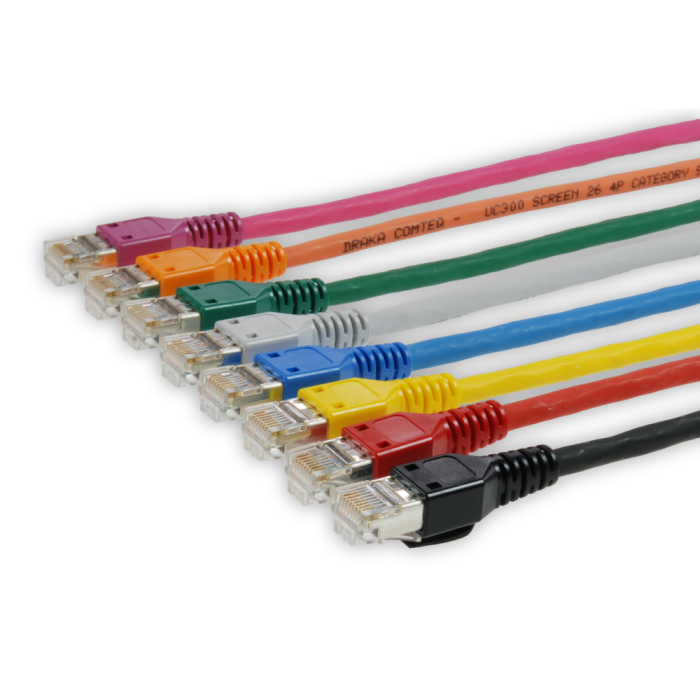

SF/UTP Patchkabel RJ45/RJ45 Hirose m. tde Tülle Cat.5e UC300 LSHF Crossover Länge: xxxx
Artikelnummer
SF-H5ZyyE-Nzzxxxx
RJ45 Patchkabel für den Einsatz im Verteiler oder zum Anschluß von Endgeräten.
| Kabeltyp | Draka UC300 HS26 Cat.5e |
| Belegung | Crossover |
| Test | 100% Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle |
| Optional: Link Performance Test | |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
xxxx = Länge in cm
CU RJ45 (TM11) Cat.5e mit Hirose Tülle, 90° angewinkelt
| Typ | RJ45 (TM11), mit integriertem Rastnasenschutz |
| Kategorie | Cat.5e |
|
Schirmung |
geschirmt |
|
Hersteller |
Hirose (Stecker) |
|
|
Hirose (Knickschutz) |
|
Tüllenfarbe |
SW - Schwarz |
|
Abmessungen Tülle |
30,2 mm Länge |
|
|
11,7mm Breit |
|
Sichtweise |
von Hinten und Rastnase nach Oben |
|
Tüllenwinkel |
90° angewinkelt |
Draka - UC300 HS26 Cat.5e SF/UTP Farbe: zz
| Leiter | Cu-Litze, blank Ø 0.48 mm (AWG26/1) |
| Isolierung | Polyethylen, Ø 0.95 mm |
| Verseilung | 2 Adern zum Paar |
| Verseilung zur Seele | 4 Paare zur Seele |
| Gesamtschirm | Aluminium-beschichtete Kunststoff-Verbundfolie und Kupfergeflecht, verzinnt |
| Schutzmantel | LSHF (FRNC) |
| Minimale Biegeradien | ohne Zugbelastung | ≥ 25 mm |
| mit Zugbelastung | ≥ 50 mm | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis zu +60°C |
| Bewegt | 0°C bis zu +50°C |
| Schleifenwiderstand | ≤ 340 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiederstand | (500V) |
≥ 5000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 48 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1200 pF/lm |
| Wellenwiderstand | 100 MHz | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 67% | |
| Signallaufzeit | ≤ 535 ns/100m | |
| Laufzeitunterschied | 20ns/100mv | |
| Prüfspannung | (DC, 1min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungswiderstand | bei 1 MHz | ≤ 30mΩ/m |
| bei 10 MHz | ≤ 30mΩ/m | |
| bei 30 MHz | ≤ 50mΩ/m | |
| Kopplungsdämpfung | ≥ 75 dB |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ELFEXT dB/100m | PS-ELFEXT dB/100m | Rückfluss- dämpfung dB |
|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 71 | 68 | 68 | 65 | 23 |
| 4.0 | 0.6 | 62 | 59 | 56 | 53 | 23 |
| 10.0 | 0.9 | 56 | 53 | 48 | 45 | 23 |
| 16.0 | 1.1 | 53 | 50 | 44 | 41 | 23 |
| 20.0 | 1.3 | 51 | 48 | 42 | 39 | 23 |
| 31.2 | 1.6 | 49 | 46 | 38 | 35 | 23 |
| 62.5 | 2.4 | 44 | 41 | 32 | 29 | 23 |
| 100.0 | 3.0 | 41 | 38 | 28 | 25 | 23 |
| 125.0 | 3.3 | 40 | 37 | 26 | 23 | 23 |
| 155.5 | 3.6 | 38 | 35 | 24 | 21 | 23 |
| 175.0 | 3.9 | 37 | 34 | 23 | 20 | |
| 200.0 | 4.1 | 36 | 33 | 22 | 19 | |
| 250.0 | 4.4 | 35 | 32 | 20 | 17 | |
| 300.0 | 4.8 | 34 | 31 | 16 | 13 |
| Außendurchmesser | 5.7 mm |
| Brandlast | 369 MJ/km |
| 0.103 kWh/m | |
| Gewicht | 37 kg/km |
| Cu-Zahl | 22.5 |
| Zugkraft | 100 N |
Farbe = zz: GR (grau), GN (grün), BL (blau), GE (gelb), RT (rot), OR (orange), SW (schwarz)
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - TP Konfektion |
| Kategorie | TP Patchkabel |
| Medienobjekte | |
| Kabeltyp | CU Patchkabel |
| Belegung | Cross Over |
| Kabelfarbe | gemäß Kundenwunsch |
| Performance | Cat.5e |
