tBG2 - LWL Premium Spleißmodul 6x E2000 Compact MM 3HE/7TE mit Pigtails 50/125µ OM4

Artikelnummer
TBG2-M06-06E2C50-4PS
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

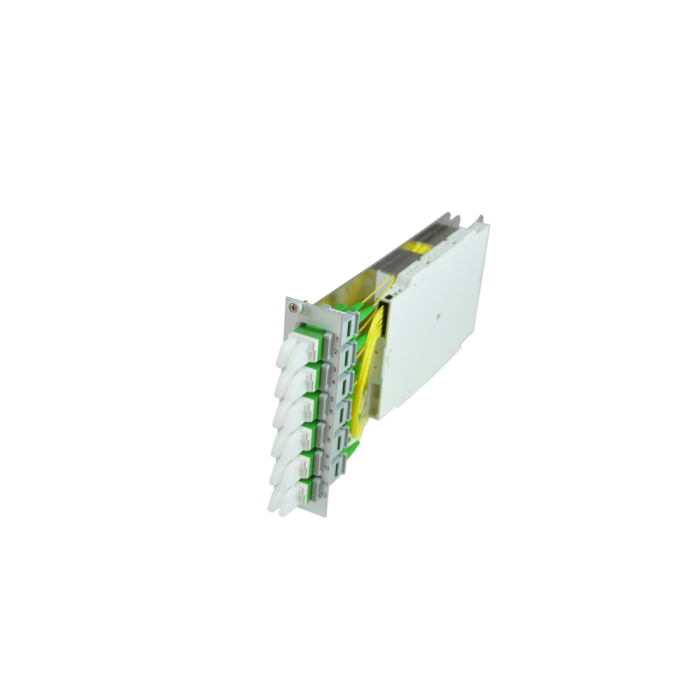

Das tBG II – LWL Spleißmodul 3HE/7TE ist für den Einbau im tBG II - Baugruppenträger (für 12 x Module) vorgesehen.

Merkmale:

  • Erhältlich für alle gängigen LWL-Steckerverbinder: E2000, FC/PC, LC, SC und ST
  • Intergrierte Bündeladerzugentlastung für Kabelbündel
  • Modulbefestigung mit Halsschrauben
Abmessungen 3HE/7TE
Bestückung 6 E2000 Compact Kupplungen
12 E2000 Faserpigtails 50μ/125 OM4
12 Crimpspleißschutz
1 Spleisskassette
1 Spleisshalter
1 Spleissdeckel
Alternativbestückung TBG2-M06-xxE2C50-4PS
xx (01 - 06) Anzahl Kupplungen

tBG2 - Frontplatte mit Moduleinschub 3HE/7TE 6 x E2000 Compact

Typ Frontplatte für 6 x E2000 Compact
Farbe Eloxiert E6 EV1
Beschriftung 1 - 12 Siebdruckbeschriftung oder wahlweise  Beschriftungsleiste
Mateial Alu- AlMG3 G22
Abmessungen 3HE/7TE
Typ Moduleinschub für Baugruppenträger 3HE/84TE
Abmessungen ca. 250 x 100 mm

E2000™ Compact Adapter, Metall/Beige-Magenta, Keramik MM, M, Snap-in

Standardisierung (Norm) gemäss IEC61754-15, DIN EN 186270
Steckzyklen

min. 1000

Auszugskraft

min. 70 N

Anzahl Verbinder (A) 1
Steckverbindertyp Anschluss (A) E2000™ Compact
Schutzart (IP) Verbinder (A) 20
Schliff Verbinder (A) PC
Einfügedämpfungsgrad IL - Verbinder (A) ≤ 0.2 dB nach Methode IEC 61300-3-4
Verbinderfarbe (A) beige
Hebel- Rahmen-Codierung Verbinder (A) Farbe
Rahmenfarbe Verbinder (A) magenta-magenta
Werkstoff der Hülse Keramik
Befestigungsart der Kupplung Flansch schnappbar
Halterung für Stecker/Modul Snap-In Rahmen
Faserart Multimode (MM)
Abmessungen 74.7 / 42 x 14.7 x 13 / 15.4 mm
Material Stahl: X10CrNi18-8 (1.4310) / Kunststoff: PBT, glasfaserverstärkt (halogenfrei)
Hersteller R&M

LWL E2000 Steckverbinder tde Klasse B für 50/125µ OM4 Faser

Typ E2000
Ferrule Keramik
Ferrul-Bohrung 126 µ
Stecker Farbe Beige
Hebel Farbe Magenta
Tüllen Farbe Schwarz
Hersteller RDM
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM4 E2000 850 nm ≤ 0.10 dB 0.30 dB

35 dB

LWL Kabel

Festader Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
  Nicht korrosive nach IEC 60754-2 und EN 50267
  Flammwidrig nach IEC 60332-3C und EN 50266-2-4
  Komplett trockener Aufbau
  Metallfrei, keine Erdungsprobleme und Potentialverschleppung
  Festadern für eine einfache und direkte Steckermontage



Eigenschaften
Faseranzahl 1 (Tight Buffer)
Ader-Ø 0.9 mm
Adergewicht 1 kg/km
Min. Biegeradius bei Installation 30 mm
Min. Biegeradius Betrieb 30 mm
Absetzbarkeit am Stück 1500 mm

Brandlast

0.15 MJ/m

Temperaturbereiche - Verlegung

-5 bis +50°C

Temperaturbereiche - Betrieb

-20 bis +60°C

Temperaturbereiche - Transport / Lagerung

-25 bis +70°C

Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser

Typ Corning ClearCurve® 50/125µ OM4 Multimode Faser
Optimierte Datenrate über Entfernung 40/100 Gb/s über 170 m*
10 Gb/s über 550 m
1 Gb/s über 1100 m
Normen ISO/IEC 11801: Typ OM4 Faser
IEC 60793-2-10: Typ A1a.3 Faser
TIA/EIA: 492AAAD
ITU: ITU G651.1
* Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).
Optische Spezifikationen
Bandbreite Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm
Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 2.3 dB/km
Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust
Mandrell Radius (mm): 37.5 / 15 / 7.5
Anzahl der Umdrehungen: 100 / 2 / 2
Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2
Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5
Numerische Apertur 0.200 ± 0.015
* Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s).
** OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).
Maßangaben
Kerndurchmesser 50.0 ± 2.5 µm
Manteldurchmesser 125.0 ± 1.0 µm
Kern-Mantel Toleranz ≤ 1.5 µm
Mantel Unrundheit ≤ 1.0%
Kern Unrundheit ≤ 5.0%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.10
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C und 4% bis 98% RH ≤ 0.10
Eintauchen in Wasser 23°C ± 2°C ≤ 0.20
Wärmealterung 85°C ± 2°C ≤ 0.20
Hohe Luftfeuchtigkeit 85°C bei 85% RH ≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge Faserlängen bis zu 17.6 km/Spule verfügbar.
Performance Charakterisierungen
Brechungsindex Differenz 1%
Effektiver Gruppen-Brechungsindex 850 nm: 1.480
1300 nm: 1.479
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (2.7N)
Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm
Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tBG II - tde Baugruppenträger
Kategorie LWL Spleißmodule Premium
Medienobjekte
Steckertyp (Seite 1) E2000, E2000 Compact
Fasertyp 50/125 µm OM4
Typ E2000
Adapterfarbe Metall/Beige-Magenta
Verteilertyp tBGII – LWL Moduleinschub für den tBGII Baugruppenträger
