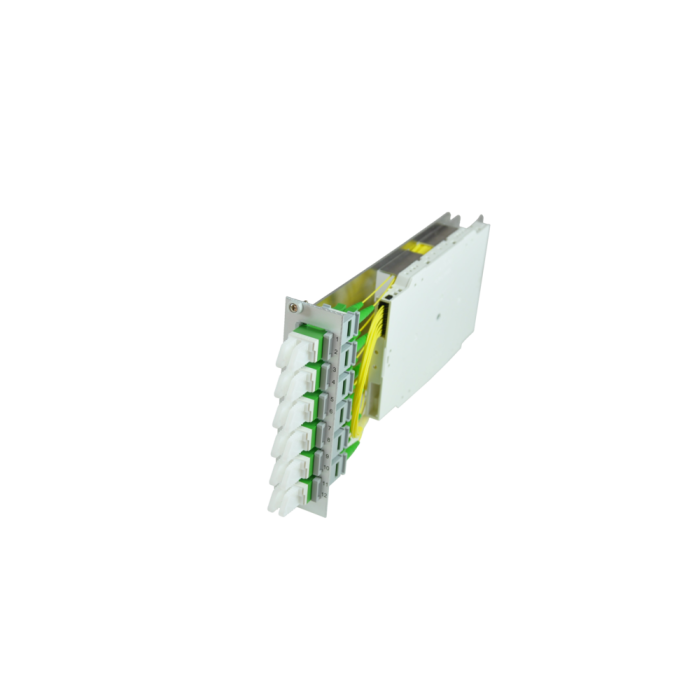

tBG2 - LWL Spleißmodul 6x E2000 Compact MM 3HE/7TE mit Pigtails 50/125µ OM4
Artikelnummer
TBG2-M06-06E2C50-4S
Das tBG II – LWL Spleißmodul 3HE/7TE ist für den Einbau im tBG II - Baugruppenträger (für 12 x Module) vorgesehen.
Merkmale:
- Erhältlich für alle gängigen LWL-Steckerverbinder: E2000, FC/PC, LC, SC und ST
- Intergrierte Bündeladerzugentlastung für Kabelbündel
- Modulbefestigung mit Halsschrauben
| Abmessungen | 3HE/7TE |
| Bestückung | 6 E2000 Compact Kupplungen 12 E2000 Faserpigtails 50μ/125 OM4 12 Crimpspleißschutz 1 Spleisskassette 1 Spleisshalter 1 Spleissdeckel |
| Alternativbestückung | TBG2-M06-xxE2C50-4S |
| xx | (01 - 06) Anzahl Kupplungen |
tBG2 - Frontplatte mit Moduleinschub 3HE/7TE 6 x E2000 Compact
| Typ | Frontplatte für 6 x E2000 Compact |
| Farbe | Eloxiert E6 EV1 |
| Beschriftung | 1 - 12 Siebdruckbeschriftung oder wahlweise Beschriftungsleiste |
| Mateial | Alu- AlMG3 G22 |
| Abmessungen | 3HE/7TE |
| Typ | Moduleinschub für Baugruppenträger 3HE/84TE |
| Abmessungen | ca. 250 x 100 mm |
E2000™ Compact Adapter, Metall/Beige-Magenta, Keramik MM, M, Snap-in
| Standardisierung (Norm) | gemäss IEC61754-15, DIN EN 186270 |
| Steckzyklen |
min. 1000 |
|
Auszugskraft |
min. 70 N |
| Anzahl Verbinder (A) | 1 |
| Steckverbindertyp Anschluss (A) | E2000™ Compact |
| Schutzart (IP) Verbinder (A) | 20 |
| Schliff Verbinder (A) | PC |
| Einfügedämpfungsgrad IL - Verbinder (A) | ≤ 0.2 dB nach Methode IEC 61300-3-4 |
| Verbinderfarbe (A) | beige |
| Hebel- Rahmen-Codierung Verbinder (A) | Farbe |
| Rahmenfarbe Verbinder (A) | magenta-magenta |
| Werkstoff der Hülse | Keramik |
| Befestigungsart der Kupplung | Flansch schnappbar |
| Halterung für Stecker/Modul | Snap-In Rahmen |
| Faserart | Multimode (MM) |
| Abmessungen | 74.7 / 42 x 14.7 x 13 / 15.4 mm |
| Material | Stahl: X10CrNi18-8 (1.4310) / Kunststoff: PBT, glasfaserverstärkt (halogenfrei) |
| Hersteller | R&M |
LWL E2000 Steckverbinder tde Klasse C für 50/125µ OM4 Faser
| Typ | E2000 |
| Ferrule | Keramik |
| Ferrul-Bohrung | 126 µ |
| Stecker Farbe | Beige |
| Hebel Farbe | Magenta |
| Tüllen Farbe | Schwarz |
| Hersteller | RDM |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM4 | E2000 | 850 nm | ≤ 0.25 | 0.45 dB |
30 dB |
LWL Kabel
| Festader | Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H) |
| Nicht korrosive nach IEC 60754-2 und EN 50267 | |
| Flammwidrig nach IEC 60332-3C und EN 50266-2-4 | |
| Komplett trockener Aufbau | |
| Metallfrei, keine Erdungsprobleme und Potentialverschleppung | |
| Festadern für eine einfache und direkte Steckermontage |
| Faseranzahl | 1 (Tight Buffer) |
| Ader-Ø | 0.9 mm |
| Adergewicht | 1 kg/km |
| Min. Biegeradius bei Installation | 30 mm |
| Min. Biegeradius Betrieb | 30 mm |
| Absetzbarkeit am Stück | 1500 mm |
|
Brandlast |
0.15 MJ/m |
|
Temperaturbereiche - Verlegung |
-5 bis +50°C |
|
Temperaturbereiche - Betrieb |
-20 bis +60°C |
|
Temperaturbereiche - Transport / Lagerung |
-25 bis +70°C |
Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM4 Multimode Faser |
| Optimierte Datenrate über Entfernung | 40/100 Gb/s über 170 m* 10 Gb/s über 550 m 1 Gb/s über 1100 m |
| Normen | ISO/IEC 11801: Typ OM4 Faser IEC 60793-2-10: Typ A1a.3 Faser TIA/EIA: 492AAAD ITU: ITU G651.1 |
| * | Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich). |
| Bandbreite | Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km |
| Makrobiege Verlust |
Mandrell Radius (mm): 37.5 / 15 / 7.5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5 |
| Numerische Apertur | 0.200 ± 0.015 |
| * | Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s). |
| ** | OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s). |
| Kerndurchmesser | 50.0 ± 2.5 µm |
| Manteldurchmesser | 125.0 ± 1.0 µm |
| Kern-Mantel Toleranz | ≤ 1.5 µm |
| Mantel Unrundheit | ≤ 1.0% |
| Kern Unrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 850 nm & 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.10 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.10 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.20 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.20 |
| Hohe Luftfeuchtigkeit | 85°C bei 85% RH | ≤ 0.20 |
| Betriebstemperaturbereich: -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²). |
| Länge | Faserlängen bis zu 17.6 km/Spule verfügbar. |
| Brechungsindex Differenz | 1% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.480 1300 nm: 1.479 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N) |
| Chromatische Dispersion | Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tBG II - tde Baugruppenträger |
| Kategorie | LWL Spleißmodule Standard |
| Medienobjekte | |
| Steckertyp (Seite 1) | E2000, E2000 Compact |
| Fasertyp | 50/125 µm OM4 |
| Typ | E2000 |
| Adapterfarbe | Metall/Beige-Magenta |
| Verteilertyp | tBGII – LWL Moduleinschub für den tBGII Baugruppenträger |
