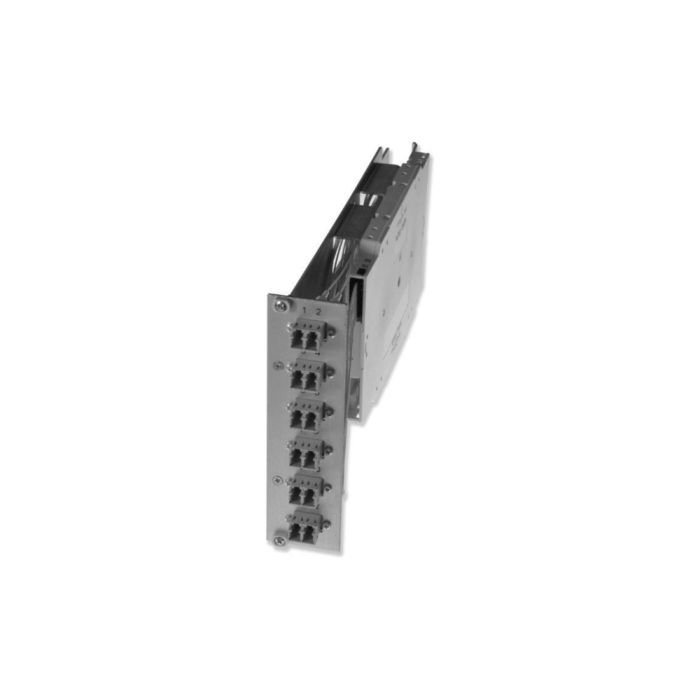

tBG2 - LWL Spleißmodul 6x LC Duplex MM 3HE/7TE mit Pigtails 62,5/125µ
Artikelnummer
TBG2-M06-06LCD62S
Das tBG II – LWL Spleißmodul 3HE/7TE ist für den Einbau im tBG II - Baugruppenträger (für 12x Module) vorgesehen.
Merkmale:
- Erhältlich für alle gängigen LWL-Steckerverbinder: E2000, FC/PC, LC, SC und ST
- Intergrierte Bündeladerzugentlastung für Kabelbündel
- Modulbefestigung mit Halsschrauben
| Abmessungen | 3HE/7TE |
| Bestückung | 6 LC Duplex Kupplungen 12 LC Faserpigtails 62.5μ/125 OM1 12 Crimpspleißschutz 1 Spleisskassette 1 Spleisshalter 1 Spleissdeckel |
| Alternativbestückung | TBG2-M06-xxLCD62S |
| xx | (01 - 06) Anzahl Kupplungen |
tBG2 - Frontplatte mit Moduleinschub 3HE/7TE 6 x LC Duplex
| Typ | Frontplatte für 6 x LC Duplex |
| Farbe | Eloxiert E6 EV1 |
| Beschriftung | 1 - 12 Siebdruckbeschriftung oder wahlweise Beschriftungsleiste |
| Mateial | Alu- AlMG3 G22 |
| Abmessungen | 3HE/7TE |
| Typ | Moduleinschub für Baugruppenträger 3HE/84TE |
| Abmessungen | ca. 250 x 100 mm |
LC Duplex Adapter Keramik mit Flansch, beige
| Typ | LC Duplex |
| Anwendung | Multimode OM2 |
| Bauform | One-Piece mit Flansch |
| Einbauform | SC Simplex |
| Farbe | Beige |
| Hülse | Keramik |
| Klappe | - |
| Hersteller | tde |
LWL LC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
| Stecker Typ | LC Unibody Simplex |
| Gehäuse | Kunststoff, Beige |
| Ferrule | Keramik, Axial Gefedert |
| Bohrung in der Ferrule | 126 µ |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM2 | LC | 850 nm | ≤ 0.25 dB | 0.45 dB | 30 dB |
| 62.5/125µ OM1 | LC | 850 nm | ≤ 0.25 dB | 0.45 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
LWL Kabel
| Festader | Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H) |
| Nicht korrosive nach IEC 60754-2 und EN 50267 | |
| Flammwidrig nach IEC 60332-3C und EN 50266-2-4 | |
| Komplett trockener Aufbau | |
| Metallfrei, keine Erdungsprobleme und Potentialverschleppung | |
| Festadern für eine einfache und direkte Steckermontage |
| Faseranzahl | 1 (Tight Buffer) |
| Ader-Ø | 0.9 mm |
| Adergewicht | 1 kg/km |
| Min. Biegeradius bei Installation | 30 mm |
| Min. Biegeradius Betrieb | 30 mm |
| Absetzbarkeit am Stück | 1500 mm |
|
Brandlast |
0.15 MJ/m |
|
Temperaturbereiche - Verlegung |
-5 bis +50°C |
|
Temperaturbereiche - Betrieb |
-20 bis +60°C |
|
Temperaturbereiche - Transport / Lagerung |
-25 bis +70°C |
Corning LWL 62,5/125µ OM1 Multimode Faser
| Typ | Corning 62.5/125µ OM1 Multimode Faser |
| Hersteller | Corning |
| Bandbreite | 160/200 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 3.0 dB/km Bei 1300 nm max. ≤ 0.7 dB/km |
| Numerische Apertur | 0.275 ± 0.015 |
| Kerndurchmesser | 62.5 ± 3.0 µm |
| Manteldurchmesser | 125.0 ± 2.0 µm |
| Kern-/Mantel-Konzentrizität | ≤ 3.0 µm |
| Mantelunrundheit | < 2.0% |
| Kernunrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 245 ± 5 µm |
| Beschichtungs-/Mantel-Konzentrizität | < 12 µm |
| Umwelttest | Testbedingung | Induzierte Dämpfung 850 nm und 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.20 |
| Temperatur-Feuchtigkeitszyklus | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.20 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Zugfestigkeitstest | Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt. |
| Länge | Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich. |
| Differenz des Brechungsindex | 2% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.496 1300 nm: 1.491 |
| Korrosions-Faktor (Nd) | 20 |
| Abstreifkraft der Faserbeschichtung | Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs) |
| Chromatische Dispersion | Nulldispersionswellenlänge (λ0): 1332 nm ≤ λ0 ≤ 1354 nm Nulldispersionssteigung (S0): ≤ 0.097 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tBG II - tde Baugruppenträger |
| Kategorie | LWL Spleißmodule Standard |
| Medienobjekte | |
| Steckertyp (Seite 1) | LC Duplex, LC Simplex |
| Fasertyp | 62,5/125 µm OM1 |
| Typ | LC |
| Adapterfarbe | Beige |
| Verteilertyp | tBGII – LWL Moduleinschub für den tBGII Baugruppenträger |
