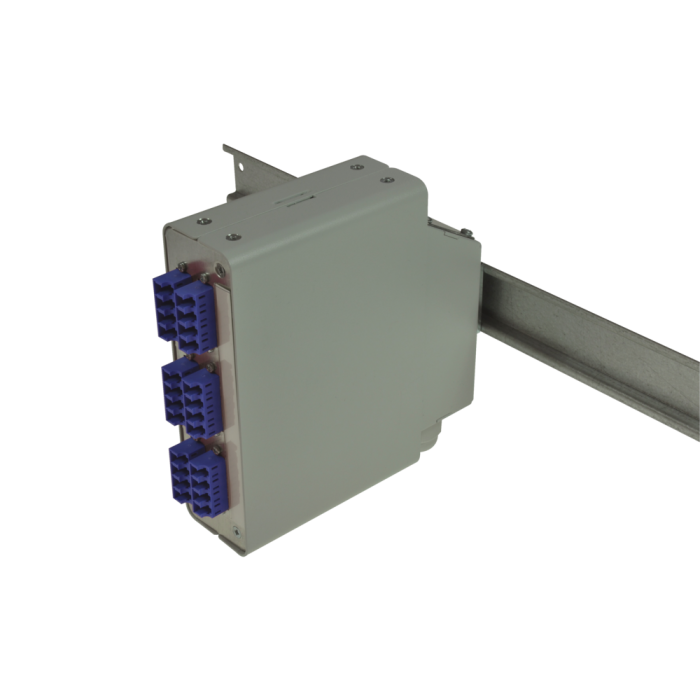

tBL® - HD Hutschienenspleißmodul SM 6x LC Quad OS2, spleißfertig vorbereitet

Artikelnummer
TBL-H06-06LCQ9S
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

Das tBL® HD Hutschienenmodul kann nur zusammen mit dem tde HD Patchkabel eingesetzt werden.

Bestückung

6 LC Quad Kupplungen SM
24 LC Faserpigtails 9µ/125 OS2 2.0m 12 x Farben, spleißfertig vorbereitet
24 Crimpspleißschutz
1 Spleisskassette
2 Spleisshalter
1 Kabeleinführung senkrecht
1 Montageclip (zum montieren an die Hutschiene)
1 Verschraubung M20 für Kabeleinführung

Alternativbestückung

TBL-H06-xxLCQ9yz (siehe unten)

xx (01 - 06) Anzahl Duplex Kupplungen
y

(S)pleißfertig

z

(O)hne Crimpspleißschutz

LWL Crimpspleißschutz

Typ Crimpspleißschutz
Abmessungen 31 x 3 x 1 mm

Kabelbinder

Typ Kabelbinder
Abmessungen 75 x 2.5 mm

LWL Kabelverschraubung M20, lichtgrau

Typ Kabelverschraubung M20
Farbe lichtgrau

LWL Gegenmutter für Kabelverschraubung M20, lichtgrau

Typ Gegenmutter für Kabelverschraubung M20
Farbe lichtgrau

tBL® - Adapterplatte Blind für Hutschienenspleißmodul

Farbe Alu-Zink

tBL® - Montageclip für Hutschienenspleißmodul

Farbe verzinkt

tBL® - Adapterplatte zur Aufnahme von PG Verschraubung für Hutschienenspleißmodul

Farbe Alu-Zink
Ausbruch für 1x M20 (PG13.5)

tBL® - PG-Aufnahme für Hutschienenspleißmodul

Gehäuse Alu-Blech, 1 mm
Gehäusefarbe gepulvert in RAL 7035 (grau)
Kabeleinführung über metrische Verschraubung
Befestigung mittels Montageclip

tBL® - Hutschienenspleißmodul Basisgehäuse

Gehäuse Alu-Blech, 1 mm
Abmessungen 141.4 x 141 x 42.8 mm
Gehäusefarbe gepulvert in RAL 9005 (schwarz)

tBL® - LWL Frontplatte 3HE 8TE 6x SC Duplex für Hutschienenspleißmodul

Frontplatte Alu-Blech
  inkl. Beschriftungsleiste
Bestückung Zur Aufnahme von bis zu 6x SC Duplex, 6x LC Quad (12x LCD), 6x ST Duplex Adapter

LC Quad Adapter Keramik ohne Flansch, blau

Typ LC Quad
Anwendung Singlemode OS2 PC
Bauform ohne Flansch
Einbauform SC Duplex
Farbe Blau
Material Kunststoff
Hülse Keramik
Klappe --
Hersteller tde


LWL LC PC Simplexsteckverbinder tde Klasse C für 09/125µ Faser

Stecker Typ LC PC Unibody Simplex
Gehäuse Kunststoff, Blau
Ferrule Keramik, Axial Gefedert
Ferrul-Bohrung 125.5 µ
Ferrul-Konzentrizität ≤ 0.6 µ
Steckzyklen ca. 500
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 100 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
9/125µ LC 1550 nm ≤ 0.20 dB 0.45 dB 45 dB

LWL Kabel

Festader Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
  Nicht korrosive nach IEC 60754-2 und EN 50267
  Flammwidrig nach IEC 60332-3C und EN 50266-2-4
  Komplett trockener Aufbau
  Metallfrei, keine Erdungsprobleme und Potentialverschleppung
  Festadern für eine einfache und direkte Steckermontage
Eigenschaften
Faseranzahl 1 (Tight Buffer)
Ader-Ø 0.9 mm
Adergewicht 1 kg/km
Min. Biegeradius bei Installation 30 mm
Min. Biegeradius Betrieb 30 mm
Absetzbarkeit am Stück 1500 mm

Brandlast

0.15 MJ/m

Temperaturbereiche - Verlegung

-5 bis +50°C

Temperaturbereiche - Betrieb

-20 bis +60°C

Temperaturbereiche - Transport / Lagerung

-25 bis +70°C

Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser

Typ Corning Ultra SMF-28® 09/125µ OS2 Singlemode Faser
Maximale Dämpfung Bei 1310 nm max. 0.32 dB/km
Bei 1383 nm max. 0.32 dB/km
Bei 1490 nm max. 0.21 dB/km
Bei 1550 nm max. 0.18 dB/km
Bei 1625 nm max. 0.20 dB/km
Dämpfung gegen Wellenlänge Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km
Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust

Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm;
Induzierte Dämpfung: ≤ 0.50 dB
Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1625 nm;
Induzierte Dämpfung: ≤ 1.5 dB
Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1550 nm;
Induzierte Dämpfung: ≤ 0.05 dB
Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1625 nm;
Induzierte Dämpfung: ≤ 0.30dB
Mandrell Radius: 25mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310, 1550, 1625 nm;
Induzierte Dämpfung: ≤ 0.01dB

Unterbrechungspunkt Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB
Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf) λccf ≤ 1260 nm
Modenfelddurchmesser Bei 1310 nm = 9.2 ± 0.4 µm
Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion Bei 1550 nm = ≤ 18.0 [ps/(nm*km)]
Bei 1625 nm = ≤ 22.0 [ps/(nm*km)]
  Dispersions Null-Wellenlänge (λ0): 1304 nm ≤ λ0 ≤ 1324 nm
Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD) PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km
Maximal einzelne Faser = ≤ 0.1 ps/√km
Maßangaben
Faser Ring ≥ 4.0 m Krümmungsradius
Manteldurchmesser 125.0 ± 0.7 µm
Kern-Mantel Toleranz ≤ 0.5 µm
Mantel Unrundheit ≤ 0.7%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.05
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C bis zu 98% RH ≤ 0.05
Eintauchen in Wasser 23°C ± 2°C ≤ 0.05
Wärmealterung 85°C ± 2°C ≤ 0.05
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge Faserlängen bis zu 63.0 km/Spule verfügbar.
Performance Charakterisierungen
Kerndurchmesser 8.2 µm
Numerische Apertur 0.14
Effektiver Gruppen-Brechungsindex 1310 nm: 1.4676
1550 nm: 1.4682
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (3N)
Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) 1310 nm: -77 dB
1550 nm: -82 dB

tBL® - Spleißkassette für Hutschienenspleißmodul

Typ Spleißkassette für Hutschienenspleißmodul
Material Stahlblech
Farbe gepulvert in RAL 9005 (schwarz)
Bestückung bis zu 2x 12 Spleiße

LWL Spleißhalter für 12x Crimpspleißschutz

Typ Spleißhalter für 12x Crimpspleißschutz
Abmessungen 40 x 26 x 6 mm
Material Helles ABS, ähnlich RAL 1013

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tBL® - tde Basic Link (LWL-Verteiler)
Kategorie LWL Hutschienenspleißmodul
Medienobjekte
Steckertyp (Seite 1) LC Quad, LC Simplex
Fasertyp 09/125 µm OS2
Typ LC
Adapterfarbe Blau
Material Stahlblech
Verteilertyp tBL® - LWL Hutschienenmodul
