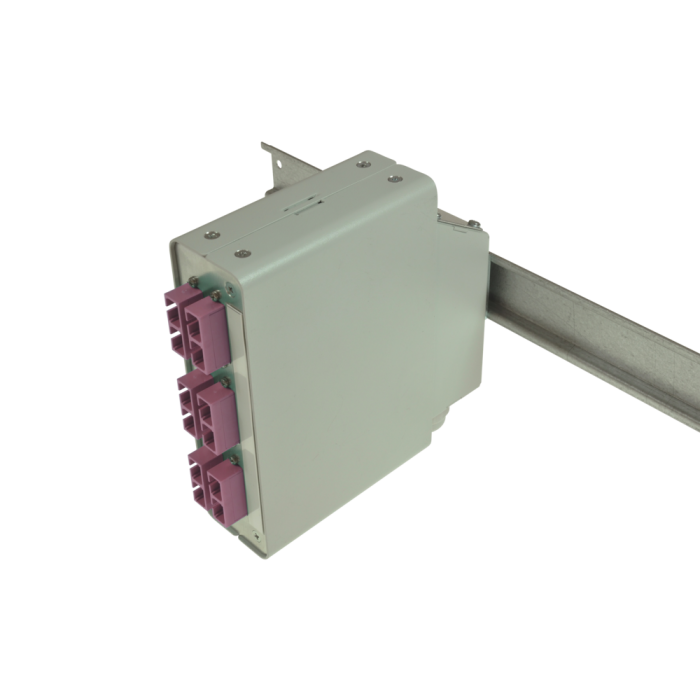

tBL® - Hutschienenspleißmodul MM 3x SC Duplex OM4, spleißfertig vorbereitet
Artikelnummer
TBL-H06-03SCD50-4PS
tBL® - Hutschienenspleißmodul MM 3x SC Duplex OM4, spleißfertig vorbereitet
| Bestückung |
3 SC Duplex Kupplungen MM |
| Alternativbestückung |
TBL-H06-xxSCD50-4Pyz (siehe unten) |
| xx | (01 - 06) Anzahl Duplex Kupplungen |
| y |
(S)pleißfertig |
| z |
(O)hne Crimpspleißschutz |
tBL® - Hutschienenspleißmodul Basisgehäuse
| Gehäuse | Alu-Blech, 1 mm |
| Abmessungen | 141.4 x 141 x 42.8 mm |
| Gehäusefarbe | gepulvert in RAL 9005 (schwarz) |
tBL® - LWL Frontplatte 3HE 8TE 6x SC Duplex für Hutschienenspleißmodul
| Frontplatte | Alu-Blech |
| inkl. Beschriftungsleiste | |
| Bestückung | Zur Aufnahme von bis zu 6x SC Duplex, 6x LC Quad (12x LCD), 6x ST Duplex Adapter |
SC Duplex Adapter Keramik mit Flansch, magenta
| Typ | SC Duplex |
| Anwendung | Multimode OM4 |
| Bauform | One-Piece mit Flansch |
| Einbauform | SC Duplex |
|
Farbe |
Magenta |
|
Material |
Kunststoff |
| Hülse | Keramik |
| Klappe | -- |
| Hersteller | tde |
LWL SC Simplexsteckverbinder tde Klasse B für 50/125µ OM4 Faser
| Stecker Typ | SC Simplex |
| Gehäuse | Kunststoff, Magenta |
| Ferrule | Keramik, Axial gefedert |
| Ferrul-Bohrung | 126 µ |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 150 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM4 | SC | 850 nm | ≤ 0.10 dB | 0.30 dB | 35 dB |
LWL Kabel
| Festader | Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H) |
| Nicht korrosive nach IEC 60754-2 und EN 50267 | |
| Flammwidrig nach IEC 60332-3C und EN 50266-2-4 | |
| Komplett trockener Aufbau | |
| Metallfrei, keine Erdungsprobleme und Potentialverschleppung | |
| Festadern für eine einfache und direkte Steckermontage |
| Faseranzahl | 1 (Tight Buffer) |
| Ader-Ø | 0.9 mm |
| Adergewicht | 1 kg/km |
| Min. Biegeradius bei Installation | 30 mm |
| Min. Biegeradius Betrieb | 30 mm |
| Absetzbarkeit am Stück | 1500 mm |
|
Brandlast |
0.15 MJ/m |
|
Temperaturbereiche - Verlegung |
-5 bis +50°C |
|
Temperaturbereiche - Betrieb |
-20 bis +60°C |
|
Temperaturbereiche - Transport / Lagerung |
-25 bis +70°C |
Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM4 Multimode Faser |
| Optimierte Datenrate über Entfernung | 40/100 Gb/s über 170 m* 10 Gb/s über 550 m 1 Gb/s über 1100 m |
| Normen | ISO/IEC 11801: Typ OM4 Faser IEC 60793-2-10: Typ A1a.3 Faser TIA/EIA: 492AAAD ITU: ITU G651.1 |
| * | Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich). |
| Bandbreite | Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km |
| Makrobiege Verlust |
Mandrell Radius (mm): 37.5 / 15 / 7.5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5 |
| Numerische Apertur | 0.200 ± 0.015 |
| * | Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s). |
| ** | OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s). |
| Kerndurchmesser | 50.0 ± 2.5 µm |
| Manteldurchmesser | 125.0 ± 1.0 µm |
| Kern-Mantel Toleranz | ≤ 1.5 µm |
| Mantel Unrundheit | ≤ 1.0% |
| Kern Unrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 850 nm & 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.10 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.10 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.20 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.20 |
| Hohe Luftfeuchtigkeit | 85°C bei 85% RH | ≤ 0.20 |
| Betriebstemperaturbereich: -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²). |
| Länge | Faserlängen bis zu 17.6 km/Spule verfügbar. |
| Brechungsindex Differenz | 1% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.480 1300 nm: 1.479 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N) |
| Chromatische Dispersion | Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km) |
tBL® - Spleißkassette für Hutschienenspleißmodul
| Typ | Spleißkassette für Hutschienenspleißmodul |
| Material | Stahlblech |
| Farbe | gepulvert in RAL 9005 (schwarz) |
| Bestückung | bis zu 2x 12 Spleiße |
LWL Spleißhalter für 12x Crimpspleißschutz
| Typ | Spleißhalter für 12x Crimpspleißschutz |
| Abmessungen | 40 x 26 x 6 mm |
| Material | Helles ABS, ähnlich RAL 1013 |
LWL Crimpspleißschutz
| Typ | Crimpspleißschutz |
| Abmessungen | 31 x 3 x 1 mm |
Kabelbinder
| Typ | Kabelbinder |
| Abmessungen | 75 x 2.5 mm |
LWL SC Duplex Blindstopfen
| Typ | Blindstopfen |
| Anwendung | Zur Abdeckung von nicht benötigten Adaptersteckplätzen |
LWL Kabelverschraubung M20, lichtgrau
| Typ | Kabelverschraubung M20 |
| Farbe | lichtgrau |
LWL Gegenmutter für Kabelverschraubung M20, lichtgrau
| Typ | Gegenmutter für Kabelverschraubung M20 |
| Farbe | lichtgrau |
tBL® - Adapterplatte Blind für Hutschienenspleißmodul
| Farbe | Alu-Zink |
tBL® - Montageclip für Hutschienenspleißmodul
| Farbe | verzinkt |
tBL® - Adapterplatte zur Aufnahme von PG Verschraubung für Hutschienenspleißmodul
| Farbe | Alu-Zink |
| Ausbruch | für 1x M20 (PG13.5) |
tBL® - PG-Aufnahme für Hutschienenspleißmodul
| Gehäuse | Alu-Blech, 1 mm |
| Gehäusefarbe | gepulvert in RAL 7035 (grau) |
| Kabeleinführung | über metrische Verschraubung |
| Befestigung | mittels Montageclip |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tBL® - tde Basic Link (LWL-Verteiler) |
| Kategorie | LWL Hutschienenspleißmodul Premium |
| Medienobjekte | |
| Steckertyp (Seite 1) | SC Duplex, SC Simplex |
| Fasertyp | 50/125 µm OM4 |
| Typ | SC |
| Adapterfarbe | Magenta |
| Material | Stahlblech |
| Verteilertyp | tBL® - LWL Hutschienenmodul |
