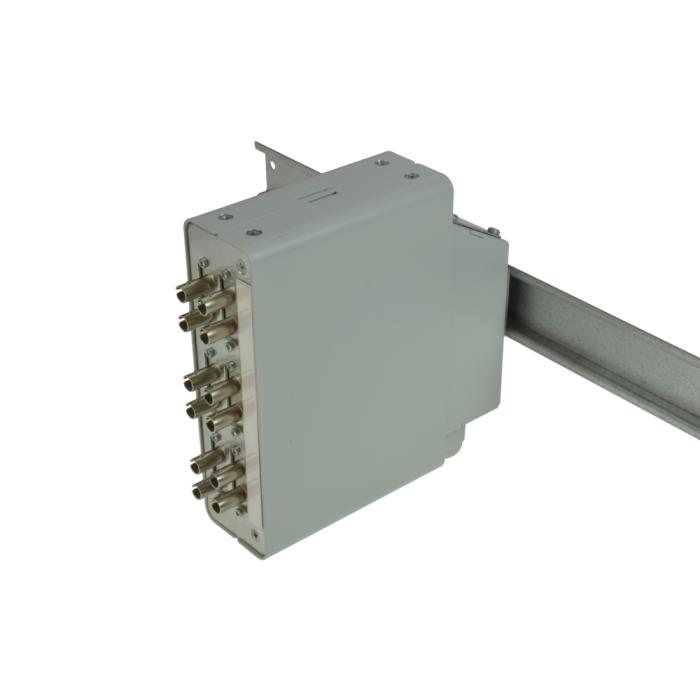

tBL® - Hutschienenspleißmodul MM 3x ST Duplex OM1, spleißfertig vorbereitet

Artikelnummer
TBL-H06-03STD62S
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage
tBL® - Hutschienenspleißmodul MM 3x ST Duplex OM1, spleißfertig vorbereitet
Bestückung

3 ST Duplex Kupplungen MM
6 ST Faserpigtails 62.5µ/125 OM1 2.0m 12 x Farben, spleißfertig vorbereitet
6 Crimpspleißschutz
1 Spleisskassette
1 Spleisshalter
1 Kabeleinführung senkrecht
1 Montageclip (zum montieren an die Hutschiene)
1 Verschraubung M20 für Kabeleinführung

Alternativbestückung

TBL-H06-xxSTD62yz (siehe unten)

xx (01 - 06) Anzahl Duplex Kupplungen
y

(S)pleißfertig

z

(O)hne Crimpspleißschutz

tBL® - Hutschienenspleißmodul Basisgehäuse

Gehäuse Alu-Blech, 1 mm
Abmessungen 141.4 x 141 x 42.8 mm
Gehäusefarbe gepulvert in RAL 9005 (schwarz)

tBL® - LWL Frontplatte 3HE 8TE 6x SC Duplex für Hutschienenspleißmodul

Frontplatte Alu-Blech
  inkl. Beschriftungsleiste
Bestückung Zur Aufnahme von bis zu 6x SC Duplex, 6x LC Quad (12x LCD), 6x ST Duplex Adapter

ST Duplex Adapter mit Flansch, Keramik, Metall Gehäuse

Typ ST Duplex
Anwendung Singlemode/Multimode
Bauform mit Flansch
Einbauform ST Duplex
Material Metall
Hülse Keramik
Klappe --
Hersteller tde

LWL ST Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ ST
Gehäuse Metall
Ferrule Keramik
Bohrung in der Ferrule 126 µ
Steckzyklen 1.000
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 150 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM2 ST 850 nm

≤ 0.25 dB

0.45 dB 30 dB
62.5µ/125µ OM1 ST 850 nm

≤ 0.25 dB

0.45 dB

LWL Kabel

Festader Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
  Nicht korrosive nach IEC 60754-2 und EN 50267
  Flammwidrig nach IEC 60332-3C und EN 50266-2-4
  Komplett trockener Aufbau
  Metallfrei, keine Erdungsprobleme und Potentialverschleppung
  Festadern für eine einfache und direkte Steckermontage



Eigenschaften
Faseranzahl 1 (Tight Buffer)
Ader-Ø 0.9 mm
Adergewicht 1 kg/km
Min. Biegeradius bei Installation 30 mm
Min. Biegeradius Betrieb 30 mm
Absetzbarkeit am Stück 1500 mm

Brandlast

0.15 MJ/m

Temperaturbereiche - Verlegung

-5 bis +50°C

Temperaturbereiche - Betrieb

-20 bis +60°C

Temperaturbereiche - Transport / Lagerung

-25 bis +70°C

Corning LWL 62,5/125µ OM1 Multimode Faser

Typ Corning 62.5/125µ OM1 Multimode Faser
Hersteller Corning
Optische Spezifikationen
Bandbreite 160/200 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 3.0 dB/km
Bei 1300 nm max. ≤ 0.7 dB/km
Numerische Apertur 0.275 ± 0.015
Abmessungen
Kerndurchmesser 62.5 ± 3.0 µm
Manteldurchmesser 125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität ≤ 3.0 µm
Mantelunrundheit < 2.0%
Kernunrundheit ≤ 5.0%
Beschichtungsdurchmesser 245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität < 12 µm
Umweltspezifikationen
UmwelttestTestbedingungInduzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.20
Temperatur-Feuchtigkeitszyklus -10°C bis +85°C und 4% bis 98% RH ≤ 0.20
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Zugfestigkeitstest Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich.
Charakteristische Eigenschaften
Differenz des Brechungsindex 2%
Effektiver Gruppen-Brechungsindex 850 nm: 1.496
1300 nm: 1.491
Korrosions-Faktor (Nd) 20
Abstreifkraft der Faserbeschichtung Trocken: 2.7N (0.6 lbs)
Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion Nulldispersionswellenlänge (λ0): 1332 nm ≤ λ0 ≤ 1354 nm
Nulldispersionssteigung (S0): ≤ 0.097 ps/(nm²*km)

tBL® - Spleißkassette für Hutschienenspleißmodul

Typ Spleißkassette für Hutschienenspleißmodul
Material Stahlblech
Farbe gepulvert in RAL 9005 (schwarz)
Bestückung bis zu 2x 12 Spleiße

LWL Spleißhalter für 12x Crimpspleißschutz

Typ Spleißhalter für 12x Crimpspleißschutz
Abmessungen 40 x 26 x 6 mm
Material Helles ABS, ähnlich RAL 1013

LWL Crimpspleißschutz

Typ Crimpspleißschutz
Abmessungen 31 x 3 x 1 mm

Kabelbinder

Typ Kabelbinder
Abmessungen 75 x 2.5 mm

LWL SC Duplex Blindstopfen

Typ Blindstopfen
Anwendung Zur Abdeckung von nicht benötigten Adaptersteckplätzen

LWL Kabelverschraubung M20, lichtgrau

Typ Kabelverschraubung M20
Farbe lichtgrau

LWL Gegenmutter für Kabelverschraubung M20, lichtgrau

Typ Gegenmutter für Kabelverschraubung M20
Farbe lichtgrau

tBL® - Adapterplatte Blind für Hutschienenspleißmodul

Farbe Alu-Zink

tBL® - Montageclip für Hutschienenspleißmodul

Farbe verzinkt

tBL® - Adapterplatte zur Aufnahme von PG Verschraubung für Hutschienenspleißmodul

Farbe Alu-Zink
Ausbruch für 1x M20 (PG13.5)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tBL® - tde Basic Link (LWL-Verteiler)
Kategorie LWL Hutschienenspleißmodul
Medienobjekte
Steckertyp (Seite 1) ST, ST Duplex
Fasertyp 62,5/125 µm OM1
Typ ST
Adapterfarbe Metall
Material Stahlblech
Verteilertyp tBL® - LWL Hutschienenmodul
