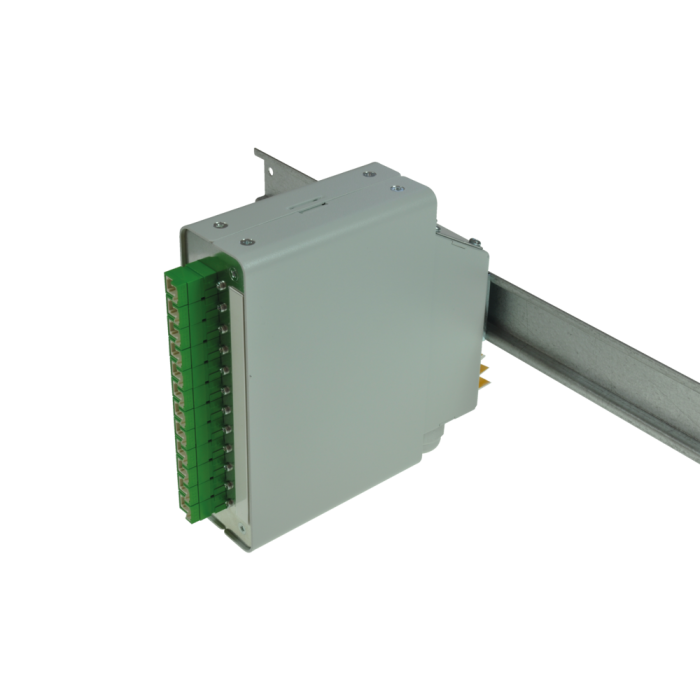

tBL® - Hutschienenspleißmodul SM 6x E2000 APC OS2, spleißfertig vorbereitet

Artikelnummer
TBL-H12-06E2A9AS
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage
tBL® - Hutschienenspleißmodul SM 6x E2000 APC OS2, spleißfertig vorbereitet
Bestückung

6 E2000 APC Kupplungen SM
6 E2000 APC Faserpigtails 9µ/125 OS2 2.0m 12 x Farben, spleißfertig vorbereitet
6 Crimpspleißschutz
1 Spleisskassette
1 Spleisshalter
1 Kabeleinführung senkrecht
1 Montageclip (zum montieren an die Hutschiene)
1 Verschraubung M20 für Kabeleinführung

Alternativbestückung

TBL-H12-xxE2A9Ayz (siehe unten)

xx (01 - 12) Anzahl Kupplungen
y

(S)pleißfertig

z

(O)hne Crimpspleißschutz

tBL® - Hutschienenspleißmodul Basisgehäuse

Gehäuse Alu-Blech, 1 mm
Abmessungen 141.4 x 141 x 42.8 mm
Gehäusefarbe gepulvert in RAL 9005 (schwarz)

tBL® - LWL Frontplatte 3HE 8TE 12x SC Simplex für Hutschienenspleißmodul

Frontplatte Alu-Blech
  inkl. Beschriftungsleiste
Bestückung Zur Aufnahme von bis zu 12x SC Simplex oder 12x E2000 Simplex Adapter

E2000™ APC Simplex Adapter, grün

Typ E2000™ APC Simplex Adapter mit Flansch
Flansch Kunststoff, 3.5mm Materialdicke
Standards (Norm) IEC61754-15
  TIA 604-16
  RoHS
Verbinderklasse Kupplung
Anzahl Verbinder (A) 1
Steckverbindertyp Anschluss (A) E2000™
Alinierungstechnologie Vollkeramik Präzisions-Sleeve (Zirkonia Zr02)
IL Reproduzierbarkeit < 0.1dB
Steckzyklen min. 1000
Verbinderfarbe (A) grün
Werkstoff der Hülse Keramik
Faserart Singlemode (SM)

LWL E2000 APC Steckverbinder tde Klasse C für 09/125µ Faser

Typ E2000 APC
Ferrule Keramik
Ferrul-Bohrung 125.5 µ
Ferrul-Konzentrizität ≤ 0.6 µ
Stecker Farbe Grün
Hebel Farbe Grün
Tüllen Farbe Grün
Hersteller RDM
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
9/125µ E2000 APC 1550 nm ≤ 0.20 dB 0.45 dB

70 dB

LWL Kabel

Festader Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
  Nicht korrosive nach IEC 60754-2 und EN 50267
  Flammwidrig nach IEC 60332-3C und EN 50266-2-4
  Komplett trockener Aufbau
  Metallfrei, keine Erdungsprobleme und Potentialverschleppung
  Festadern für eine einfache und direkte Steckermontage
Eigenschaften
Faseranzahl 1 (Tight Buffer)
Ader-Ø 0.9 mm
Adergewicht 1 kg/km
Min. Biegeradius bei Installation 30 mm
Min. Biegeradius Betrieb 30 mm
Absetzbarkeit am Stück 1500 mm

Brandlast

0.15 MJ/m

Temperaturbereiche - Verlegung

-5 bis +50°C

Temperaturbereiche - Betrieb

-20 bis +60°C

Temperaturbereiche - Transport / Lagerung

-25 bis +70°C

Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser

Typ Corning Ultra SMF-28® 09/125µ OS2 Singlemode Faser
Maximale Dämpfung Bei 1310 nm max. 0.32 dB/km
Bei 1383 nm max. 0.32 dB/km
Bei 1490 nm max. 0.21 dB/km
Bei 1550 nm max. 0.18 dB/km
Bei 1625 nm max. 0.20 dB/km
Dämpfung gegen Wellenlänge Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km
Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust

Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm;
Induzierte Dämpfung: ≤ 0.50 dB
Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1625 nm;
Induzierte Dämpfung: ≤ 1.5 dB
Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1550 nm;
Induzierte Dämpfung: ≤ 0.05 dB
Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1625 nm;
Induzierte Dämpfung: ≤ 0.30dB
Mandrell Radius: 25mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310, 1550, 1625 nm;
Induzierte Dämpfung: ≤ 0.01dB

Unterbrechungspunkt Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB
Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf) λccf ≤ 1260 nm
Modenfelddurchmesser Bei 1310 nm = 9.2 ± 0.4 µm
Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion Bei 1550 nm = ≤ 18.0 [ps/(nm*km)]
Bei 1625 nm = ≤ 22.0 [ps/(nm*km)]
  Dispersions Null-Wellenlänge (λ0): 1304 nm ≤ λ0 ≤ 1324 nm
Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD) PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km
Maximal einzelne Faser = ≤ 0.1 ps/√km
Maßangaben
Faser Ring ≥ 4.0 m Krümmungsradius
Manteldurchmesser 125.0 ± 0.7 µm
Kern-Mantel Toleranz ≤ 0.5 µm
Mantel Unrundheit ≤ 0.7%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.05
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C bis zu 98% RH ≤ 0.05
Eintauchen in Wasser 23°C ± 2°C ≤ 0.05
Wärmealterung 85°C ± 2°C ≤ 0.05
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge Faserlängen bis zu 63.0 km/Spule verfügbar.
Performance Charakterisierungen
Kerndurchmesser 8.2 µm
Numerische Apertur 0.14
Effektiver Gruppen-Brechungsindex 1310 nm: 1.4676
1550 nm: 1.4682
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (3N)
Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) 1310 nm: -77 dB
1550 nm: -82 dB

tBL® - Spleißkassette für Hutschienenspleißmodul

Typ Spleißkassette für Hutschienenspleißmodul
Material Stahlblech
Farbe gepulvert in RAL 9005 (schwarz)
Bestückung bis zu 2x 12 Spleiße

LWL Spleißhalter für 12x Crimpspleißschutz

Typ Spleißhalter für 12x Crimpspleißschutz
Abmessungen 40 x 26 x 6 mm
Material Helles ABS, ähnlich RAL 1013

LWL Crimpspleißschutz

Typ Crimpspleißschutz
Abmessungen 31 x 3 x 1 mm

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tBL® - tde Basic Link (LWL-Verteiler)
Kategorie LWL Hutschienenspleißmodul
Medienobjekte
Steckertyp (Seite 1) E2000 APC
Fasertyp 09/125 µm OS2
Typ E2000 APC
Adapterfarbe Grün
Material Stahlblech
Verteilertyp tBL® - LWL Hutschienenmodul
