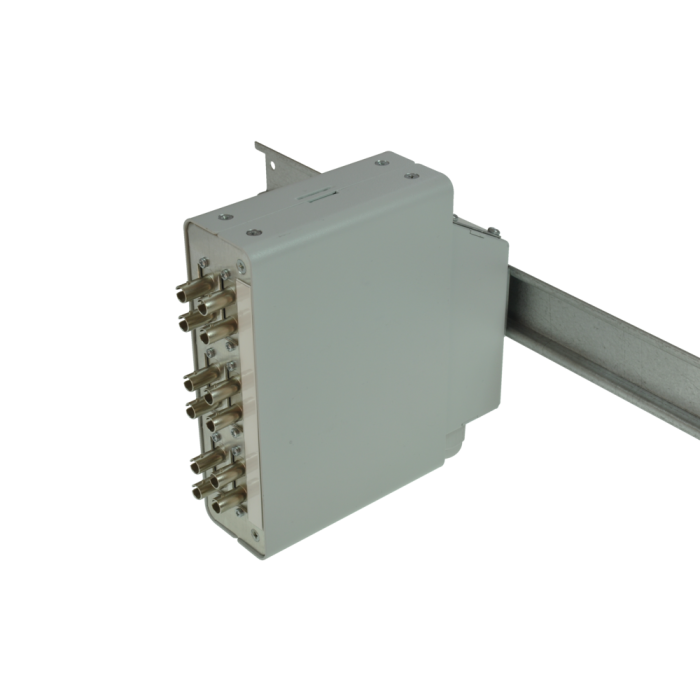

tBL® - Hutschienenspleißmodul SM 6x ST Duplex OS2, spleißfertig vorbereitet
Artikelnummer
TBL-H06-06STD9S
tBL® - Hutschienenspleißmodul SM 6x ST Duplex OS2, spleißfertig vorbereitet
| Bestückung |
6 ST Duplex Kupplungen SM |
| Alternativbestückung |
TBL-H06-xxSTD9yz (siehe unten) |
| xx | (01 - 06) Anzahl Duplex Kupplungen |
| y |
(S)pleißfertig |
| z |
(O)hne Crimpspleißschutz |
tBL® - Hutschienenspleißmodul Basisgehäuse
| Gehäuse | Alu-Blech, 1 mm |
| Abmessungen | 141.4 x 141 x 42.8 mm |
| Gehäusefarbe | gepulvert in RAL 9005 (schwarz) |
tBL® - LWL Frontplatte 3HE 8TE 6x SC Duplex für Hutschienenspleißmodul
| Frontplatte | Alu-Blech |
| inkl. Beschriftungsleiste | |
| Bestückung | Zur Aufnahme von bis zu 6x SC Duplex, 6x LC Quad (12x LCD), 6x ST Duplex Adapter |
ST Duplex Adapter mit Flansch, Keramik, Metall Gehäuse
| Typ | ST Duplex |
| Anwendung | Singlemode/Multimode |
| Bauform | mit Flansch |
| Einbauform | ST Duplex |
| Material | Metall |
| Hülse | Keramik |
| Klappe | -- |
| Hersteller | tde |
LWL ST Steckverbinder tde Klasse C für 09/125µ Faser
| Stecker Typ | ST |
| Gehäuse | Metall |
| Ferrule | Keramik |
| Ferrul-Bohrung | 125.5 µ |
| Ferrul-Konzentrizität | ≤ 0.6 µ |
| Steckzyklen | 500 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 150 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ | ST | 1550 nm | ≤ 0.20 dB | 0.45 dB |
45 dB |
LWL Kabel
| Festader | Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H) |
| Nicht korrosive nach IEC 60754-2 und EN 50267 | |
| Flammwidrig nach IEC 60332-3C und EN 50266-2-4 | |
| Komplett trockener Aufbau | |
| Metallfrei, keine Erdungsprobleme und Potentialverschleppung | |
| Festadern für eine einfache und direkte Steckermontage |
| Faseranzahl | 1 (Tight Buffer) |
| Ader-Ø | 0.9 mm |
| Adergewicht | 1 kg/km |
| Min. Biegeradius bei Installation | 30 mm |
| Min. Biegeradius Betrieb | 30 mm |
| Absetzbarkeit am Stück | 1500 mm |
|
Brandlast |
0.15 MJ/m |
|
Temperaturbereiche - Verlegung |
-5 bis +50°C |
|
Temperaturbereiche - Betrieb |
-20 bis +60°C |
|
Temperaturbereiche - Transport / Lagerung |
-25 bis +70°C |
Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser
| Typ | Corning Ultra SMF-28® 09/125µ OS2 Singlemode Faser |
| Maximale Dämpfung | Bei 1310 nm max. 0.32 dB/km Bei 1383 nm max. 0.32 dB/km Bei 1490 nm max. 0.21 dB/km Bei 1550 nm max. 0.18 dB/km Bei 1625 nm max. 0.20 dB/km |
| Dämpfung gegen Wellenlänge | Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km |
| Makrobiege Verlust |
Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm; |
| Unterbrechungspunkt | Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB |
| Kabel Cutoff Wellenlänge (λccf) | λccf ≤ 1260 nm |
| Modenfelddurchmesser | Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm |
| Dispersion | Bei 1550 nm = ≤ 18.0 [ps/(nm*km)] Bei 1625 nm = ≤ 22.0 [ps/(nm*km)] |
| Dispersions Null-Wellenlänge (λ0): 1304 nm ≤ λ0 ≤ 1324 nm Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km) |
|
| Polarisationsmodendispersion (PMD) | PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km |
| Faser Ring | ≥ 4.0 m Krümmungsradius |
| Manteldurchmesser | 125.0 ± 0.7 µm |
| Kern-Mantel Toleranz | ≤ 0.5 µm |
| Mantel Unrundheit | ≤ 0.7% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.05 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C bis zu 98% RH | ≤ 0.05 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.05 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.05 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa). |
| Länge | Faserlängen bis zu 63.0 km/Spule verfügbar. |
| Kerndurchmesser | 8.2 µm |
| Numerische Apertur | 0.14 |
| Effektiver Gruppen-Brechungsindex | 1310 nm: 1.4676 1550 nm: 1.4682 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N) |
| Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) | 1310 nm: -77 dB 1550 nm: -82 dB |
tBL® - Spleißkassette für Hutschienenspleißmodul
| Typ | Spleißkassette für Hutschienenspleißmodul |
| Material | Stahlblech |
| Farbe | gepulvert in RAL 9005 (schwarz) |
| Bestückung | bis zu 2x 12 Spleiße |
LWL Spleißhalter für 12x Crimpspleißschutz
| Typ | Spleißhalter für 12x Crimpspleißschutz |
| Abmessungen | 40 x 26 x 6 mm |
| Material | Helles ABS, ähnlich RAL 1013 |
LWL Crimpspleißschutz
| Typ | Crimpspleißschutz |
| Abmessungen | 31 x 3 x 1 mm |
Kabelbinder
| Typ | Kabelbinder |
| Abmessungen | 75 x 2.5 mm |
LWL Kabelverschraubung M20, lichtgrau
| Typ | Kabelverschraubung M20 |
| Farbe | lichtgrau |
LWL Gegenmutter für Kabelverschraubung M20, lichtgrau
| Typ | Gegenmutter für Kabelverschraubung M20 |
| Farbe | lichtgrau |
tBL® - Adapterplatte Blind für Hutschienenspleißmodul
| Farbe | Alu-Zink |
tBL® - Montageclip für Hutschienenspleißmodul
| Farbe | verzinkt |
tBL® - Adapterplatte zur Aufnahme von PG Verschraubung für Hutschienenspleißmodul
| Farbe | Alu-Zink |
| Ausbruch | für 1x M20 (PG13.5) |
tBL® - PG-Aufnahme für Hutschienenspleißmodul
| Gehäuse | Alu-Blech, 1 mm |
| Gehäusefarbe | gepulvert in RAL 7035 (grau) |
| Kabeleinführung | über metrische Verschraubung |
| Befestigung | mittels Montageclip |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tBL® - tde Basic Link (LWL-Verteiler) |
| Kategorie | LWL Hutschienenspleißmodul |
| Medienobjekte | |
| Steckertyp (Seite 1) | ST, ST Duplex |
| Fasertyp | 09/125 µm OS2 |
| Typ | ST |
| Adapterfarbe | Metall |
| Material | Stahlblech |
| Verteilertyp | tBL® - LWL Hutschienenmodul |
